محول عزل النوع الجاف 150 كيلو فولت أمبير

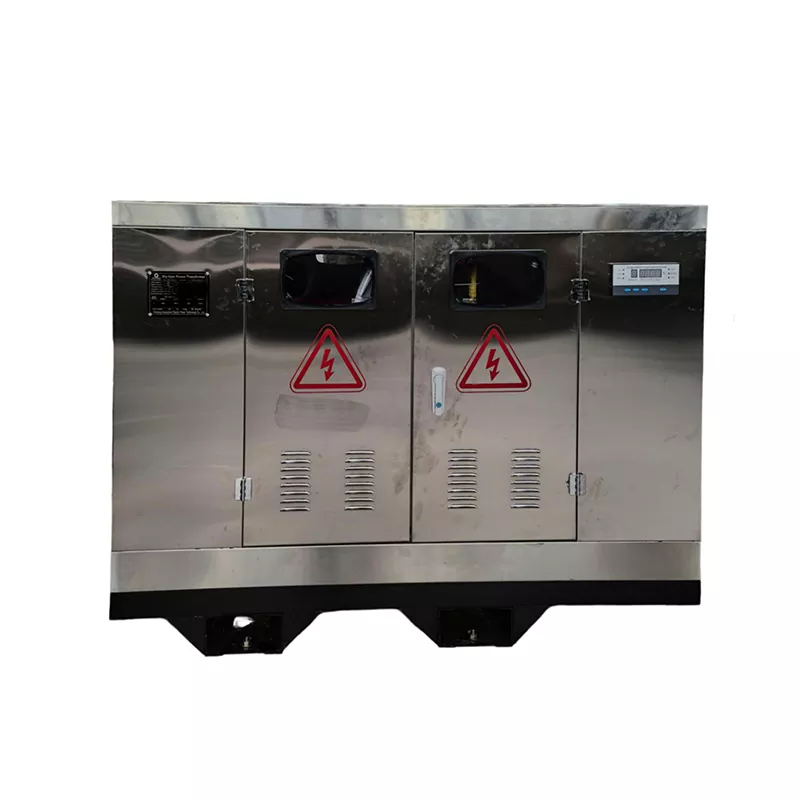

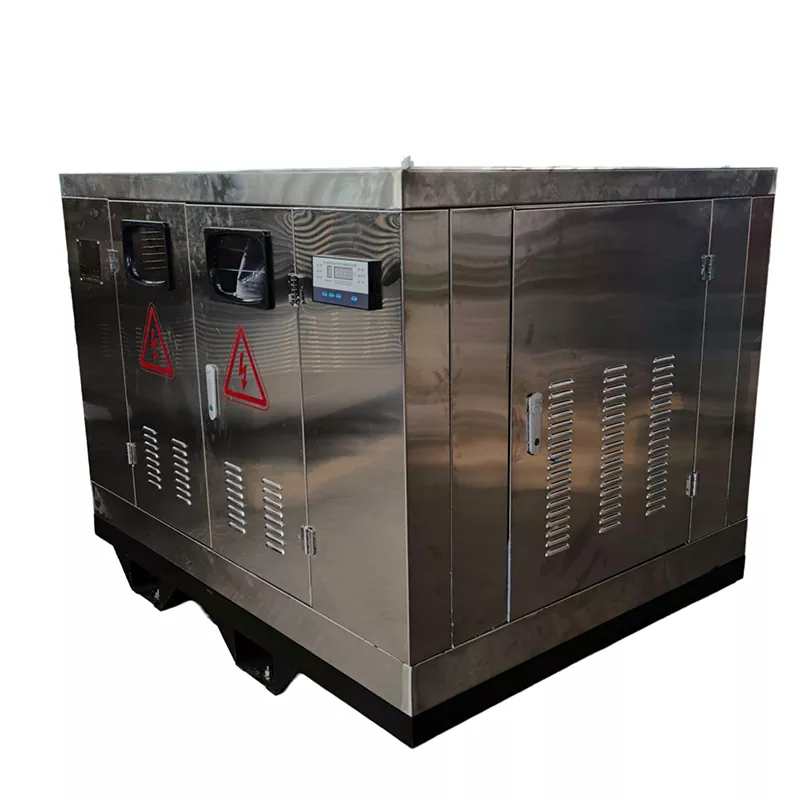

تقوم GUANGBIAN بتصنيع محول العزل من النوع الجاف بقدرة 150KVA للتطبيقات التي تتطلب العزل الكهربائي وتوزيع الجهد المنخفض. تم تصميم الوحدة الموضحة هنا لمشروع بناء في المملكة العربية السعودية وتم تكوينها بغلاف من الفولاذ المقاوم للصدأ، وحماية IP43، ولفائف نحاسية كاملة، ووصلة Delta-Star (Δ-Y)، ومروحة تبريد أوتوماتيكية، واثنين من MCCBs الإضافيين.

يوفر الجانب ذو الجهد المنخفض طاقة 400 فولت ثلاثية الطور و230 فولت أحادية الطور. وهذا يسمح بتزويد معدات البناء ثلاثية الطور والأحمال المساعدة أحادية الطور من نفس المحول، مع مراعاة حساب الحمل في الموقع وتصميم التوزيع الكهربائي.

التكوين لأحمال 400 فولت و230 فولت

يمكن استخدام مصدر 400V ثلاثي الطور لمعدات مثل الرافعات، وخلاطات الخرسانة، وآلات اللحام، والمضخات، وغيرها من الآلات ثلاثية الطور. يعتبر مصدر 230 فولت مناسبًا للإضاءة والمعدات المكتبية والأدوات المحمولة ووحدات تكييف الهواء وغيرها من الأحمال أحادية الطور.

بالنسبة لموقع البناء، فإن استخدام محول واحد لكلا النوعين من الأحمال يمكن أن يبسط ترتيب التوزيع. ومع ذلك، فإن تصنيف 150 كيلو فولت أمبير لا يعني أن كل حمل متصل يمكن أن يعمل في وقت واحد بكامل طاقة اللوحة. يجب أن يأخذ اختيار المحول في الاعتبار الحد الأقصى للطلب في الموقع، وتيار بدء تشغيل المحرك، وعامل الحمل، وعامل الطاقة، والجمع المتوقع للأحمال.

يستخدم المحول اللفات النحاسية الكاملة. يتمتع النحاس بمقاومة كهربائية أقل من الألومنيوم، لذلك يمكن التحكم في فقد الموصل من خلال الحجم المناسب للموصل وتصميم اللف. بالنسبة للتركيبات في المناخات الحارة، فإن مادة اللف ليست سوى جزء واحد من التصميم الحراري؛ يجب أيضًا مراعاة درجة الحرارة المحيطة ونظام العزل والتهوية والتحميل وطريقة التبريد.

يتم استخدام اتصال Delta-Star (Δ-Y) للملفات الأولية والثانوية. يوفر جانب الجهد المنخفض المتصل بالنجمة نقطة محايدة للإمداد أحادي الطور 230 فولت، في حين يوفر ملف دلتا مسارًا للتيارات التوافقية الثلاثية للتداول داخل الملف. يجب أن يتبع ترتيب التأريض المحايد التصميم الكهربائي للمشروع والمتطلبات المحلية المعمول بها.

التبريد والضميمة

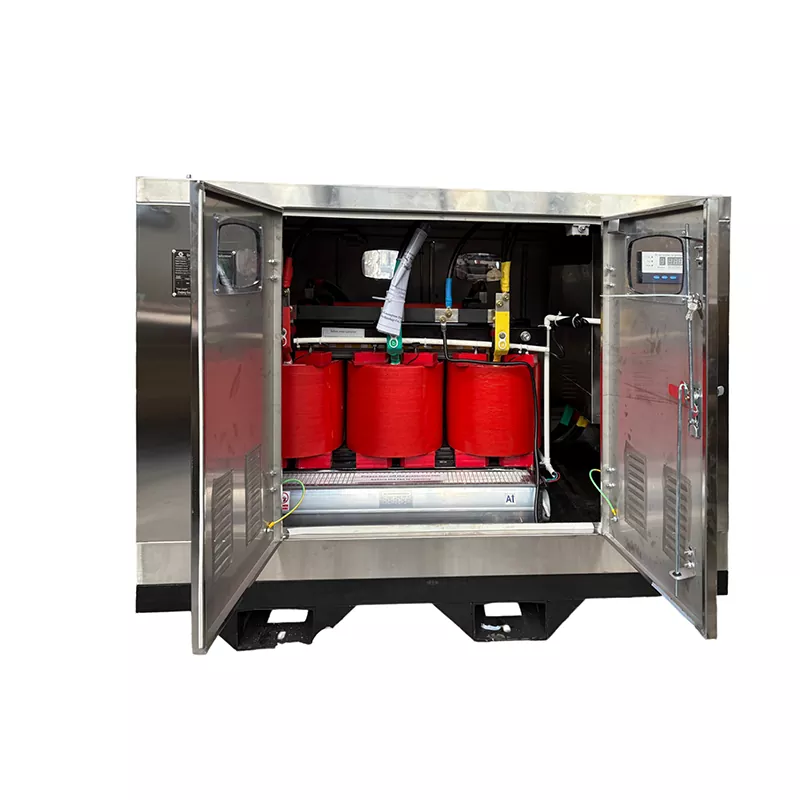

تستخدم أجهزة استشعار درجة الحرارة لمراقبة درجة حرارة اللف. عند الوصول إلى درجة الحرارة المحددة مسبقًا، تبدأ مراوح التبريد الأوتوماتيكية في زيادة تبديد الحرارة. يعد هذا مفيدًا للمنشآت التي يتغير فيها الحمل أثناء التشغيل أو حيث تكون درجة الحرارة المحيطة مرتفعة نسبيًا.

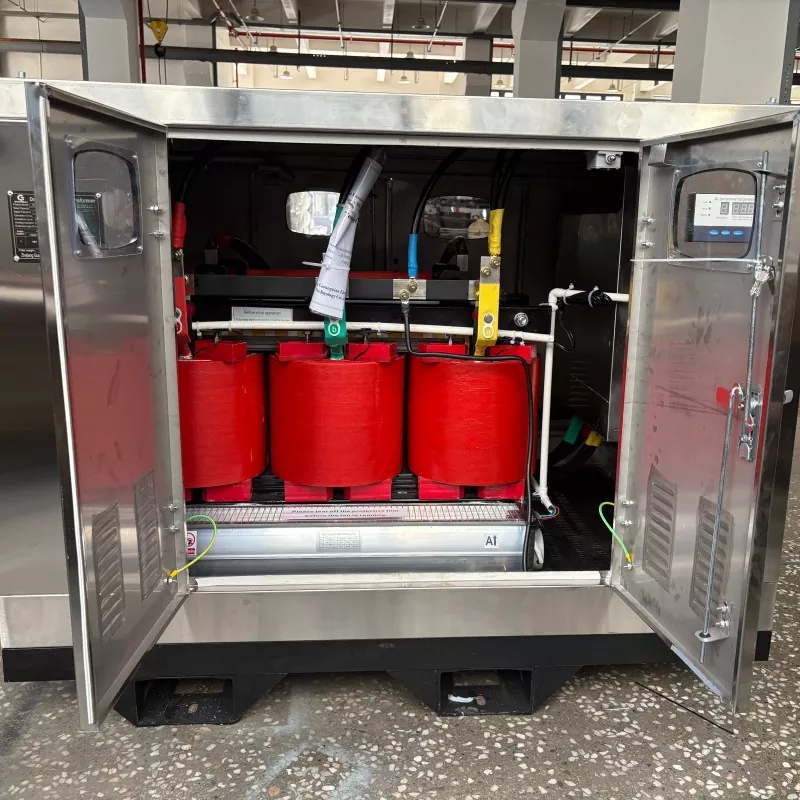

العلبة مصنوعة من الفولاذ المقاوم للصدأ ولها تصنيف IP43. وفقًا للمواصفة IEC 60529، يشير الرقم الأول من IP43 إلى الحماية ضد الأجسام الغريبة الصلبة التي يزيد حجمها عن 1 مم، بينما يشير الرقم الثاني إلى الحماية ضد رذاذ الماء في ظل الشروط المحددة لـ IPX3. يوفر التصنيف الحماية لبيئة التثبيت المقصودة ولكن لا ينبغي تفسيره على أنه محكم تمامًا للغبار أو مقاوم للماء.

بالنسبة لمواقع البناء الخارجية أو المكشوفة جزئيًا، يجب أن يوفر التثبيت الحماية المناسبة من الأمطار الغزيرة المباشرة والمياه الراكدة وتراكم الغبار الزائد وغيرها من الظروف خارج مستوى الحماية المحدد للعلبة.

التفاصيل الفنية واختيار المشروع

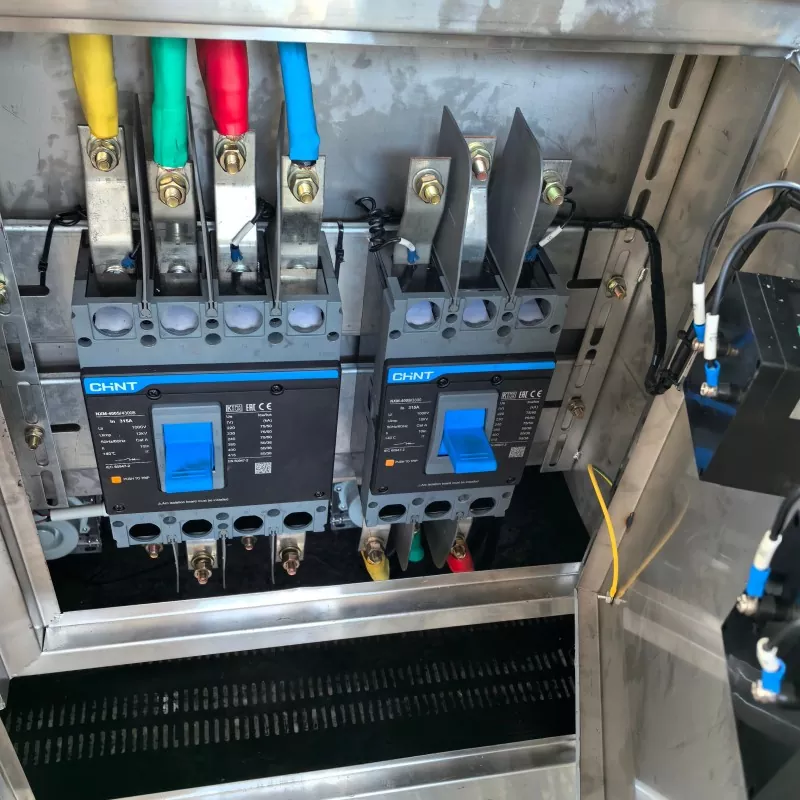

يوفر اثنان من MCCBs الإضافيين حماية وعزلًا منفصلين للدائرة النهائية. وينبغي اختيار تصنيفاتها وفقًا للمعدات المتصلة وحجم الكابل والتيار المتوقع ومتطلبات تنسيق الحماية. إنها مفيدة بشكل خاص حيث يلزم توصيل مجموعات مختلفة من أحمال البناء بالمحول.

قبل الإنتاج، يجب التأكد من جهد الإدخال المطلوب، وجهد الخرج، والتردد، وتكوين الطور، ونوع الحمل، ودرجة الحرارة المحيطة، ومتطلبات العلبة، وترتيب التأريض، والمعايير الكهربائية المطبقة. يجب أيضًا تحديد المعدات التي تعمل بمحرك لأن تيار البدء يمكن أن يؤثر على حجم المحول حتى عندما يبدو حمل التشغيل العادي ضمن 150 كيلو فولت أمبير.

التصنيع والاختبار والتخصيص

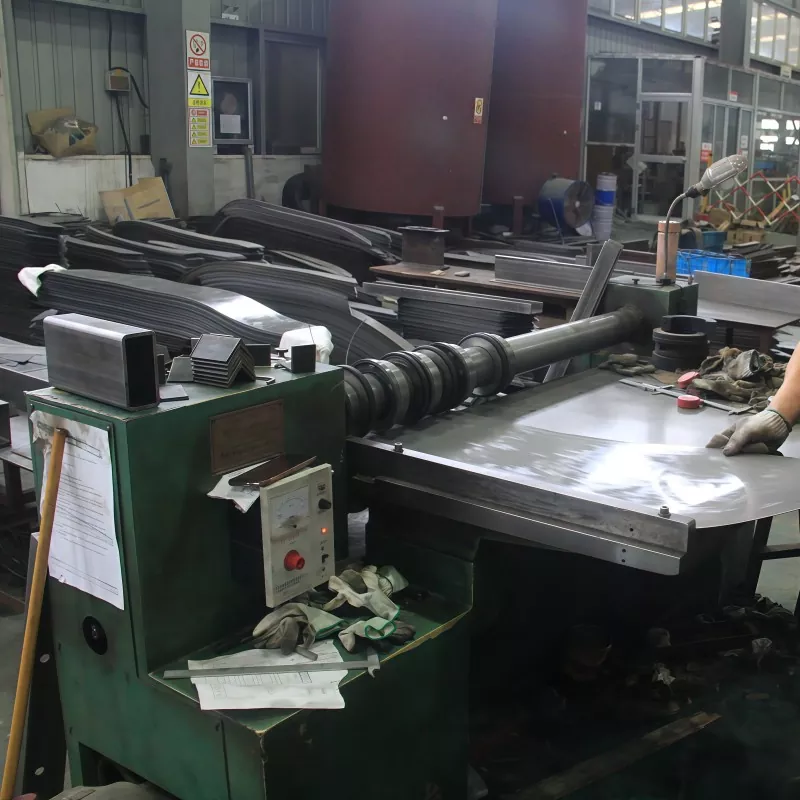

تقوم شركة GUANGBIAN بتصنيع محول العزل من النوع الجاف بقدرة 150KVA وفقًا للمواصفات الكهربائية لكل مشروع. بالنسبة لهذا التكوين، تتضمن المتطلبات الرئيسية سعة 150 كيلو فولت أمبير، والتوزيع الثانوي 400 فولت/230 فولت، والملفات النحاسية، واتصال Delta-Star، وحاوية IP43، والتبريد التلقائي للمروحة، وMCCBs الإضافية.

يمكن تغيير المواصفات الأخرى عند الحاجة، بما في ذلك جهد الإدخال والإخراج، والتردد، وترتيب اللف، وتصميم العلبة، وطريقة التبريد، وتكوين الحماية. يعتمد التصميم النهائي على النظام الكهربائي وظروف التثبيت بدلاً من استخدام نفس التكوين لكل مشروع.

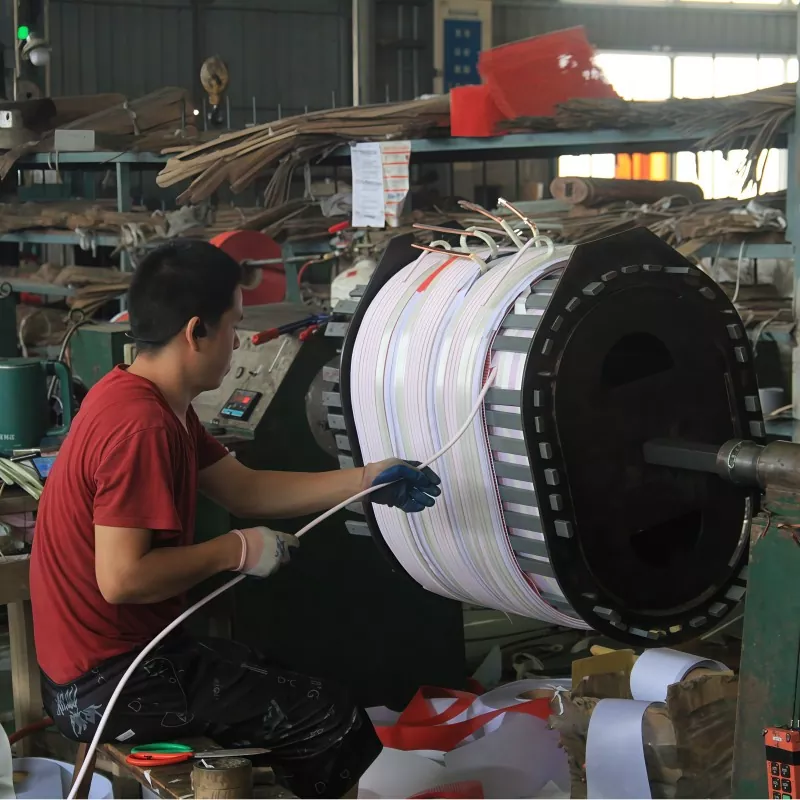

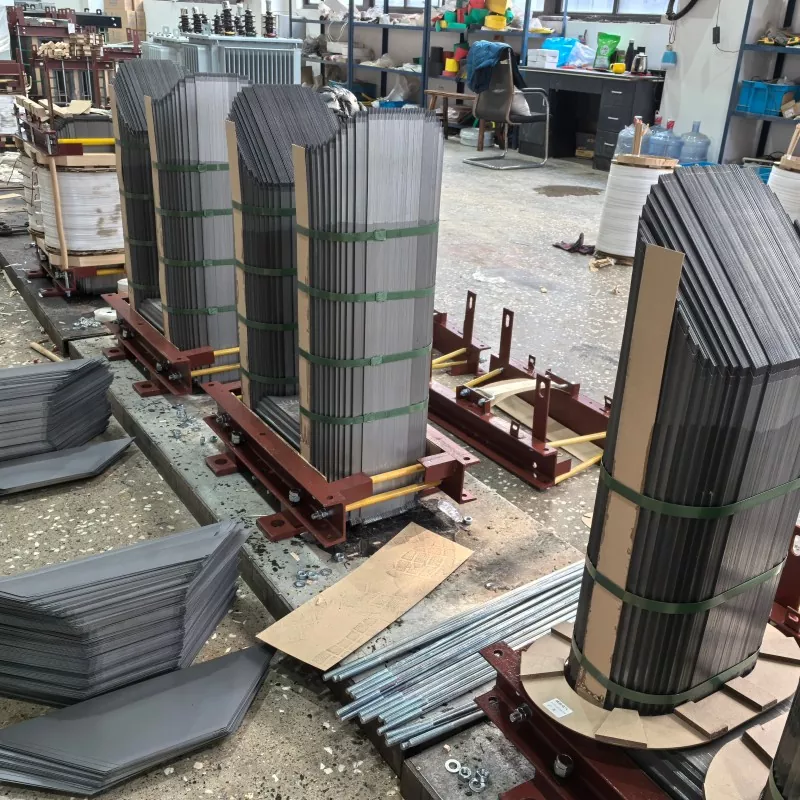

يتم إجراء اختبار المصنع وفقًا للمواصفات الفنية المتفق عليها والمعايير المعمول بها. يمكن ترتيب سجلات الاختبار والتفتيش من طرف ثالث عندما يطلب المشروع ذلك.

التعليمات

ما هو الجهد الناتج لهذا المحول؟

يوفر هذا التكوين خرج 400 فولت ثلاثي الطور و230 فولت أحادي الطور. يمكن تصنيع مجموعات الجهد الأخرى وفقًا لمتطلبات المشروع.

هل يمكن توفير أحمال 400 فولت و 230 فولت بواسطة نفس المحول؟

نعم. يوفر اتصال Delta-Star مصدرًا ثانويًا ثلاثي الطور ونقطة محايدة للتوزيع أحادي الطور. يجب أن يتم توزيع الأحمال المتصلة بشكل صحيح وأن تظل ضمن السعة المقدرة للمحول.

كيف يتم التحكم بمروحة التبريد؟

تقوم أجهزة استشعار درجة حرارة اللف بمراقبة درجة حرارة التشغيل. عند الوصول إلى درجة الحرارة المحددة مسبقًا، يقوم نظام التحكم بتشغيل مراوح التبريد. يتم ضبط درجة حرارة التحكم وفقًا للتصميم الحراري للمحول.

ماذا يعني IP43؟

يشير IP43 إلى الحماية ضد الأجسام الغريبة الصلبة التي يزيد حجمها عن 1 مم والحماية ضد رذاذ الماء في ظل ظروف اختبار IPX3. إنها ليست حاوية مقاومة للغبار أو مقاومة للماء تمامًا.

هل 150 كيلو فولت أمبير مناسبة لموقع البناء؟

ذلك يعتمد على الحمل الفعلي. يجب أن يشمل الحساب تيار التشغيل العادي، بالإضافة إلى تيار بدء تشغيل المحرك، وأحمال اللحام، والتشغيل المتزامن، وأحمال الذروة المؤقتة الأخرى. يجب التأكد من قدرة المحول من جدول الأحمال الخاص بالمشروع وليس من عدد الأجهزة المتصلة فقط.

هل يمكن تصنيع المحول بمواصفات أخرى؟

نعم. يمكن تحديد متطلبات جهد الإدخال والإخراج والتردد وتكوين الاتصال والعلبة والتبريد والحماية وفقًا للمشروع. يجب تأكيد المواصفات الكهربائية الكاملة قبل الإنتاج.
