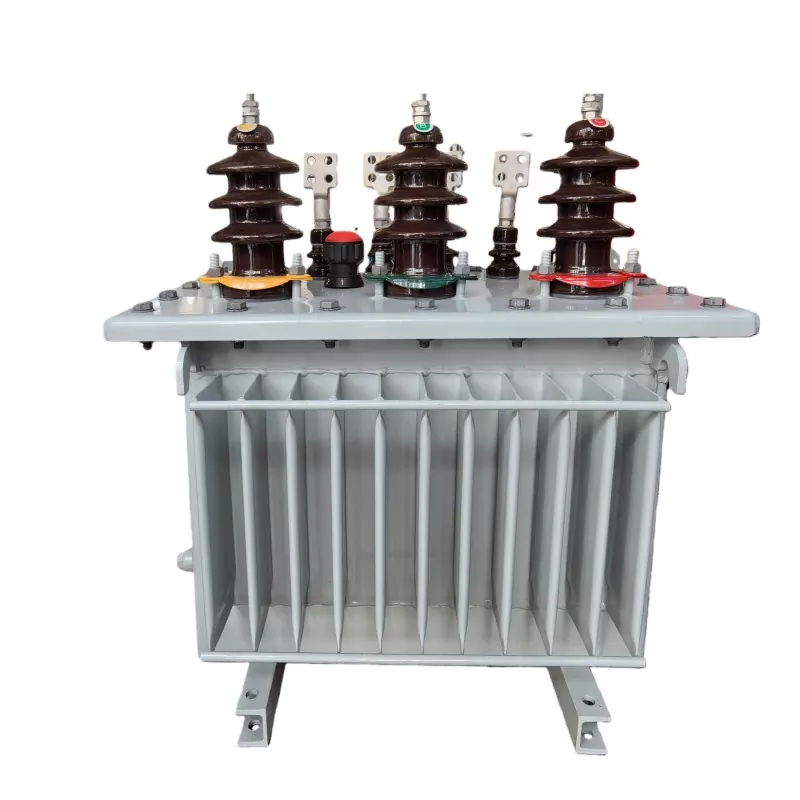

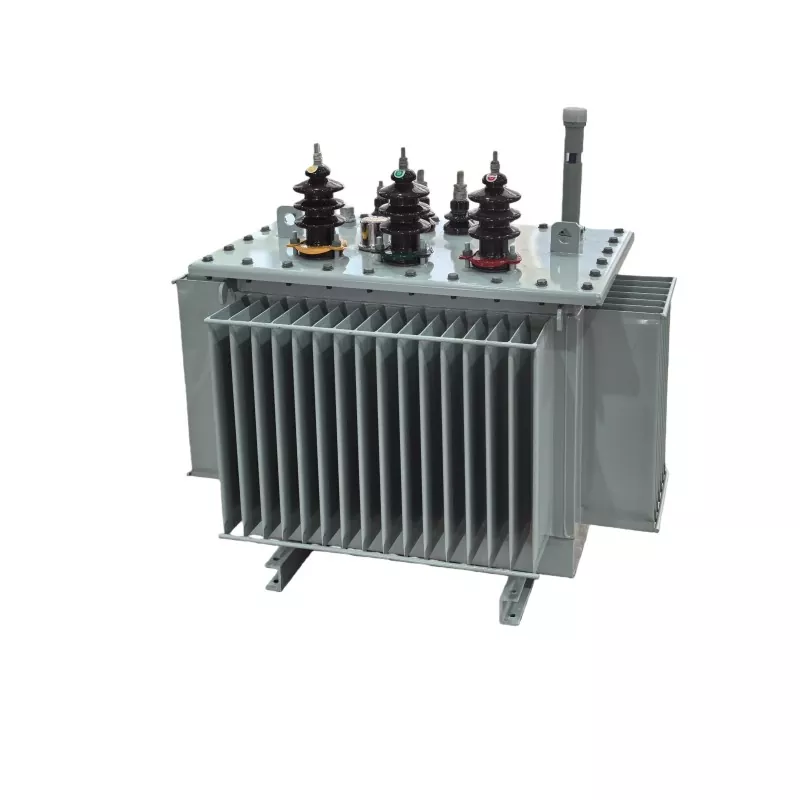

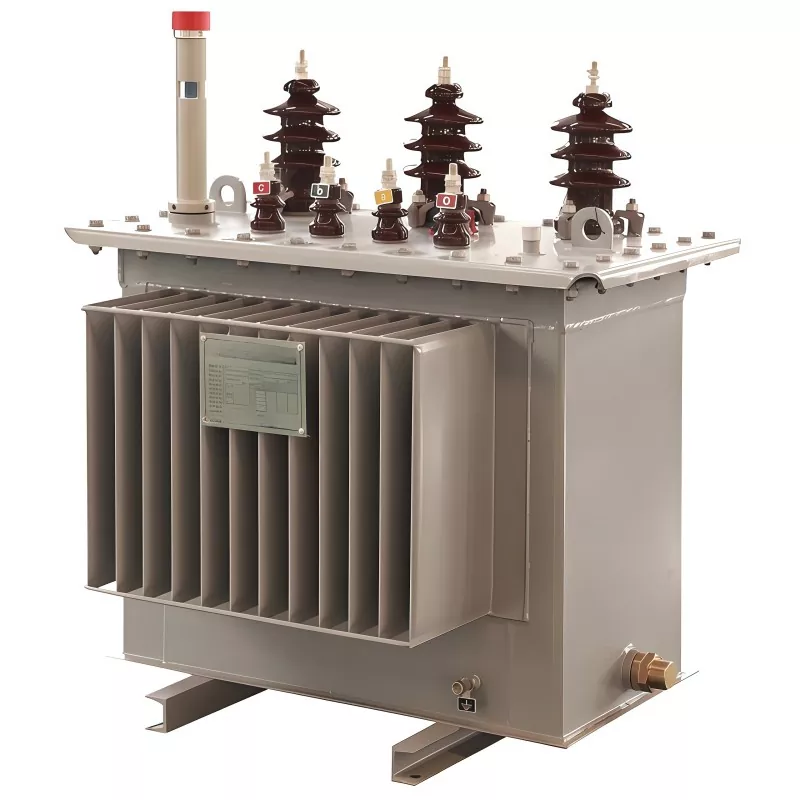

محول مغمور بالزيت 100KVA 11KV

المحول المغمور بالزيت 100KVA 11KV هو محول توزيع متوسط ​​الجهد مصمم لخفض الجهد الأساسي 11kV إلى مستويات الجهد المنخفض (عادة 400V / 415V / 0.4kV) لأنظمة توزيع الطاقة الصناعية والتجارية والمرافق.

إنه يستخدم الزيت المعدني العازل كوسيط تبريد وعزل، مما يضمن الأداء الحراري المستقر وقوة العزل الكهربائية العالية في ظل ظروف الحمل المستمر.

حالة التطبيق

تم نشر المحول المغمور بالزيت 100KVA 11KV الذي تنتجه شركة GUANGBIAN مؤخرًا بواسطة عميل أفريقي ليحل محل محول فاشل تعرض لأضرار ماس كهربائى في نظام توزيع الطاقة المحلي.

في هذا المشروع، استخدم المحول الأصلي ملفات الألومنيوم، والتي تم اختيارها لأسباب تتعلق بتوفير التكلفة. ومع ذلك، نظرًا لظروف الشبكة غير المستقرة وتقلبات الجهد المتكررة من جانب المستخدم، تعرض المحول بشكل متكرر للحمل الزائد وإجهاد الدائرة القصيرة، مما أدى إلى التسخين المفرط وفشل اللف في نهاية المطاف.

اللفات النحاسية والألومنيوم لمحولات 100KVA

بالنسبة لمحول التوزيع 100KVA، توفر GUANGBIAN كلا من:

● خيار لف النحاس

● خيار لف الألومنيوم

في حين أن اللفات المصنوعة من الألومنيوم توفر تكلفة أولية أقل، إلا أن قدرتها على التحمل الحراري والقوة الميكانيكية أقل نسبيًا مقارنة باللفات النحاسية.

في بيئات الطاقة غير المستقرة - مثل:

● تقلبات الجهد المتكررة

● الظروف الحالية تدفق عالية

● أحداث الدائرة القصيرة المتكررة

اللفات الألومنيوم أكثر عرضة لما يلي:

● ارتفاع درجة الحرارة في ظل ظروف التحميل الزائد

● تدهور العزل

● انخفاض العمر في تطبيقات الشبكة القاسية

اعتبارات التكلفة مقابل الموثوقية

على الرغم من أن محولات لف الألمنيوم لها تكلفة شراء أولية أقل، إلا أن التطبيقات الواقعية تظهر أنه في بيئات الشبكة غير المستقرة، قد تزيد تكلفة دورة الحياة الإجمالية بسبب:

● متطلبات الصيانة

● حالات فشل غير متوقعة

● تكاليف الاستبدال

لذلك، يجب أن يعتمد اختيار المواد على ظروف التشغيل الفعلية بدلاً من السعر الأولي وحده، وذلك لضمان استقرار النظام على المدى الطويل وتقليل وقت التوقف غير المخطط له.

الوثيقة الفنية

بيئة التشغيل

ظروف درجة الحرارة:

درجة حرارة التشغيل المحيطة على المدى الطويل: -25 درجة مئوية ~ +45 درجة مئوية.

أقصى درجة حرارة محيطة للتشغيل: لا تتجاوز +50 درجة مئوية.

درجة حرارة التخزين والنقل:

-40 درجة مئوية ~ +60 درجة مئوية.

ظروف الرطوبة:

الرطوبة النسبية: ≥95% عند 25 درجة مئوية

متطلبات الارتفاع:

نطاق التكيف مع الارتفاع المقدر: ≥1000 متر

تحديد المواقع الفنية مقابل المنافسين

مغمورة بالزيت مقابل المحولات من النوع الجاف

تعد المحولات المغمورة بالزيت أكثر ملاءمة للتطبيقات الشاقة والخارجية وطويلة العمر.

مقارنة بالمعايير المنخفضة (اتجاه سلسلة S9 / S11 / S13)

● S9: خسائر أعلى، معيار كفاءة قديم

● S11: الكفاءة الحديثة الأساسية

● S13: تصميم منخفض الخسارة وعالي الكفاءة (مفضل في أسواق التصدير)

يمكن لمحول 100 كيلو فولت أمبير المصمم بتقنية S13 الأساسية أن يقلل من خسائر عدم التحميل بنسبة 15-30% مقارنة بـ S11، مما يحسن عائد الاستثمار على المدى الطويل.

تحديد موقع المنافسين على مستوى السوق

مقارنة مع الشركات المصنعة العامة:

● تحكم أفضل في الخسارة (عدم التحميل + تحسين فقدان التحميل)

● قدرة أقوى على تحمل ماس كهربائى

● تحسين تكنولوجيا الختم (منع تسرب الزيت)

● توثيق أفضل للامتثال لأسواق التصدير

مصنعنا

ورشة الصفائح المعدنية

ورشة لف الفويل

ورشة لف

ورشة فرن اللف

ورشة تجميع المحولات

ورشة تشغيل المحولات

التعليمات

Q1: ما هو العمر الافتراضي للمحول المغمور بالزيت 100KVA؟

عادة من 20 إلى 30 عامًا، اعتمادًا على ظروف التحميل والصيانة وبيئة التثبيت.

س2: هل يمكن استخدامه في الخارج؟

نعم. تم تصميم المحولات المغمورة بالزيت خصيصًا للمحطات الفرعية الخارجية والبيئات القاسية.

س3: ما هي الصيانة المطلوبة؟

● الفحص الدوري لمستوى الزيت

● إجراء فحص عازل الزيت بشكل دوري

● البطانة وربط الوصلات

● مراقبة درجة الحرارة

عادة ما تكون فترات الصيانة أطول من المحولات من النوع الجاف.

س 4: ما الفرق بين محولات 11 كيلو فولت و 10 كيلو فولت؟

11 كيلو فولت هو مستوى جهد أعلى للنظام، ويشيع استخدامه في شبكات التوزيع الدولية. تظل مبادئ الأداء متشابهة، لكن متطلبات العزل أكثر صرامة.

س5: هل هو مناسب لمشاريع الطاقة المتجددة؟

نعم. يتم استخدامه على نطاق واسع في أنظمة التوزيع المتدرجة للطاقة الشمسية وطاقة الرياح نظرًا لاستقراره وتحمله للحمل الزائد.
