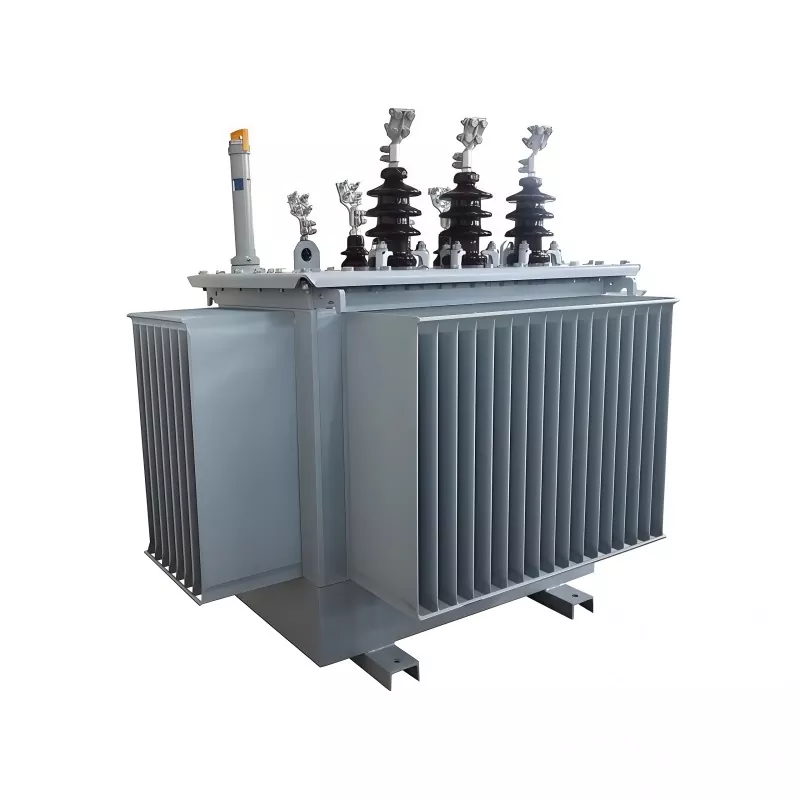

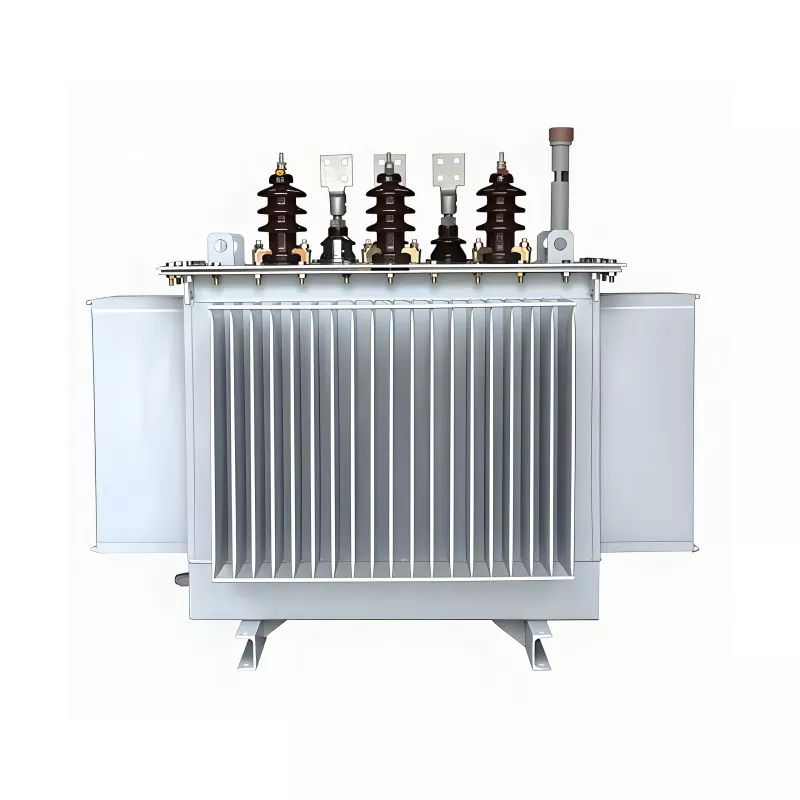

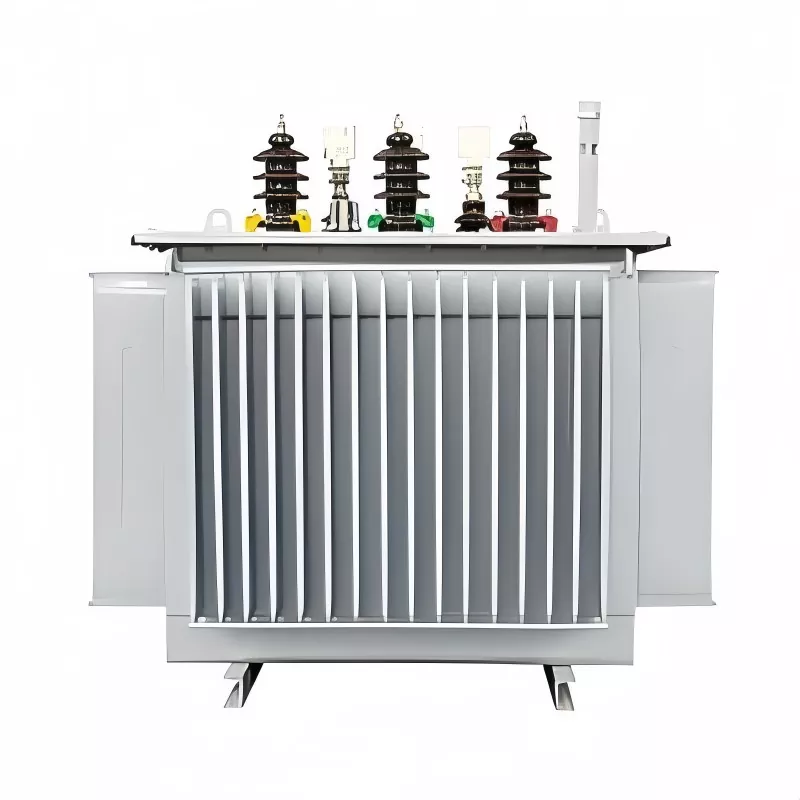

محول مغمور بالزيت ثلاثي الطور 100KVA 20KV

إن المحول المغمور بالزيت ثلاثي الطور 100KVA 20KV، الذي تم إنتاجه في الصين بواسطة GUANGBIAN، يتميز بمجموعة التوصيل Yzn5 الخاصة به. إنه تكوين اتصال حيث يعتمد ملف الجهد العالي اتصالاً نجميًا (اتصال Y)، ويستخدم ملف الجهد المنخفض اتصالًا متعرجًا (مشتقًا من اتصال دلتا)، ويتم رسم النقطة المحايدة على جانب الجهد المنخفض، ويتم تحديد علاقة الطور بين اللفات العالية والمنخفضة الجهد باستخدام "طريقة الساعة".

يتم استخدام هذا المحول ثلاثي الطور من قبل عملائنا في ورش الأدوات الآلية الدقيقة التي تتطلب جودة عالية لإمدادات الطاقة، مما يعمل على تقليل أعطال المعدات الناتجة عن التداخل التوافقي.

يتم تثبيته عادة في:

أنظمة توزيع الطاقة الصناعية

مشاريع كهربة الريف

محطات فرعية صغيرة

مواقع البنية التحتية والبناء

شبكات الطاقة التجارية والمرافق

بالمقارنة مع المحولات من النوع الجاف، توفر المحولات المغمورة بالزيت أداء تبريد أفضل ومقاومة أعلى للحمل الزائد، مما يجعلها أكثر ملاءمة للتطبيقات الخارجية والتطبيقات الثقيلة.

الميزات والمزايا الرئيسية

1. أداء مستقر في أنظمة الجهد المتوسط ​​20KV

مصممة لشبكات توزيع 20 كيلو فولت، مما يضمن تحويل الجهد المستقر والتشغيل الموثوق حتى في ظل ظروف الشبكة المتقلبة. إنه يحسن الاستقرار العام لنظام الطاقة وحماية المعدات.

2. كفاءة عالية مع فقدان منخفض للطاقة

يعمل التصميم الأساسي والملف المحسّن على تقليل خسائر عدم التحميل والتحميل بشكل كبير، مما يساعد على تقليل استهلاك الطاقة وتكاليف التشغيل على المدى الطويل.

3. التبريد المغمور بالزيت لتبديد الحرارة بشكل قوي

يضمن نظام التبريد المغمور بالزيت ONAN إزالة الحرارة بكفاءة، ودعم التشغيل المستمر بالحمل الكامل وإطالة عمر العزل.

4. ارتفاع التحميل الزائد وقوة ماس كهربائى

تم تصميمه خصيصًا للبيئات الصناعية، فهو يتحمل الزيادات المفاجئة في بدء تشغيل المحرك وإجهاد الدائرة القصيرة، مما يضمن التشغيل الآمن والمستقر في ظل ظروف الحمل الثقيل.

5. هيكل مدمج، سهل التركيب

تصميم موفر للمساحة مع تركيب بسيط ومتطلبات صيانة منخفضة، مما يجعله مناسبًا لمشاريع توزيع الطاقة الجديدة والمحدثة.

معلمة المنتج

متطلبات بيئة التشغيل

1. نطاق درجة الحرارة

◦ التشغيل القياسي: -25 درجة مئوية ~ 45 درجة مئوية

◦ يجب ألا تتجاوز درجة الحرارة المحيطة 40 درجة مئوية للتشغيل المستمر على المدى الطويل (لضمان تبريد ONAN الكفاءة).

2. الرطوبة النسبية

◦ الحد الأقصى 95% (عند درجة حرارة محيطة تبلغ 25 درجة مئوية)

3. ارتفاع

◦ التكيف القياسي: ≥1000 متر فوق مستوى سطح البحر

◦ التخصيص على ارتفاعات عالية: ≥3000 م (مع العزل المحسن وتبديد الحرارة الأمثل، اختياري).

4. موقع التثبيت

◦ داخلي أو خارجي (يتطلب التثبيت الخارجي درجة حماية IP23، اختيارية؛ IP20 الافتراضي الداخلي).

- الابتعاد عن الغازات القابلة للاشتعال والانفجار والغازات المسببة للتآكل ومصادر الغبار.

◦ لا يوجد اهتزاز شديد (تسارع الاهتزاز أقل من أو يساوي 0.1 جرام) أو تأثير ميكانيكي.

5. حالة التهوية

◦ مساحة تهوية كافية: ≥0.5 متر خلوص حول المحول لتدوير الهواء الطبيعي (أمر بالغ الأهمية لـ تبريد أونان).

◦ تجنب الأماكن المغلقة التي لا يتدفق فيها الهواء لمنع ارتفاع درجة الحرارة.

6. بيئة شبكة الطاقة

◦ توافق التردد: 50 هرتز / 60 هرتز ثنائي التردد قابل للتكيف.

◦ تقلب الجهد الكهربائي: ±±5% من جهد الإدخال المقدر (20 كيلو فولت) لضمان التشغيل المستقر.

ما هي المشاكل التي يحلها؟

في أنظمة توزيع الطاقة الحقيقية، غالبًا ما يحدث فشل المعدات بسبب الجهد غير المستقر، والحمل الزائد، وتراكم الحرارة.

تم تصميم هذا المحول لحل:

● عدم استقرار الجهد في شبكات الجهد المتوسط ​​20 كيلو فولت

● التأثير المتكرر لبدء تشغيل المحرك في الأنظمة الصناعية

● مشاكل ارتفاع درجة الحرارة أثناء التشغيل المستمر

● فقدان الطاقة في توزيع الطاقة على المدى الطويل

● أداء غير موثوق به في البيئات الخارجية القاسية

ومن خلال معالجة هذه المشكلات على مستوى النظام، فإنه يضمن توصيل طاقة مستقرًا وفعالًا في التطبيقات كثيرة المتطلبات.

مصنعنا

ورشة الصفائح المعدنية

ورشة لف الفويل

ورشة لف

ورشة فرن اللف

ورشة تجميع المحولات

ورشة تشغيل المحولات

لماذا تختار المحولات المغمورة بالزيت؟

بالمقارنة مع المحولات من النوع الجاف، توفر المحولات المغمورة بالزيت ما يلي:

● أداء أفضل لتبديد الحرارة

● قدرة التحميل الزائد أعلى

● عمر تشغيلي أطول

● أداء أكثر استقرارًا تحت الأحمال الثقيلة

بالنسبة لأنظمة التوزيع بقدرة 20 كيلو فولت، غالبًا ما يكون التصميم المغمور بالزيت هو الحل المفضل للتطبيقات الخارجية والصناعية.

مراقبة الجودة وضمان التصنيع

يتم تصنيع كل محول وفقًا لإجراءات مراقبة الجودة الصارمة لضمان الأداء المستقر والامتثال للسلامة.

يشمل الاختبار:

● اختبار الأداء الكهربائي الروتيني

● اختبار مقاومة العزل

● اختبار ارتفاع درجة الحرارة

● اختبار فقدان الحمل وعدم التحميل

● تقييم مقاومة الدائرة القصيرة

يتبع التصنيع المعايير الدولية لضمان الموثوقية في الأسواق العالمية.

الصيانة وعمر الخدمة

تم تصميم المحول المغمور بالزيت ثلاثي الطور 100KVA 20KV لمتطلبات الصيانة المنخفضة. مع التركيب الصحيح والفحص الدوري، يمكن أن يتجاوز عمر الخدمة 20-25 سنة.

الصيانة الموصى بها تشمل:

● فحص حالة الزيت بشكل منتظم

● فحص الاتصال الطرفي

● مراقبة درجة الحرارة

● تنظيف المكونات الخارجية

التعليمات

1. هل يمكن لهذا المحول أن يعمل بشكل متواصل لمدة 24 ساعة؟

نعم، إنه مصمم للتشغيل المستمر في ظل ظروف الحمل المقدرة.

2. هل محول 100KVA مناسب للتركيب الخارجي؟

نعم، المحولات المغمورة بالزيت مناسبة لكل من البيئات الداخلية والخارجية.

3. هل يمكن تخصيص الجهد؟

نعم، يمكن تخصيص الفولتية الأولية والثانوية بناءً على متطلبات المشروع.

4. ما هي الميزة الرئيسية لتوافق نظام 20KV؟

إنه يسمح بالتكامل المستقر في شبكات التوزيع ذات الجهد المتوسط ​​مع تقليل فقدان النقل.

يعد المحول المغمور بالزيت ثلاثي الطور 100KVA 20KV حلاً موثوقًا وفعالًا لأنظمة توزيع الطاقة ذات الجهد المتوسط. وبفضل قدرته القوية على التحميل الزائد، وتصميمه المنخفض لفقد الطاقة، وهيكل التبريد المتين المغمور بالزيت، فإنه يوفر أداءً مستقرًا طويل الأمد للتطبيقات الصناعية وتطبيقات المرافق في جميع أنحاء العالم.
