كيف يمكن لمحول العزل من النوع الجاف بقدرة 150 كيلو فولت أمبير تحسين توزيع الطاقة بشكل آمن ومرن

ملخص المقال:يمكن للمحول المختار بشكل صحيح أن يحدث فرقًا كبيرًا في سلامة توزيع الطاقة، وتحويل الجهد، وتوافق المعدات، وموثوقية الموقع. المحول عزل النوع الجاف 150 كيلو فولت أمبيرمنقوانغبيانتم تصميمه للتطبيقات التي تتطلب العزل الكهربائي وتوزيع الجهد المنخفض، مع مدخل 480 فولت، و400 فولت ثلاثي الطور و230 فولت مخرج أحادي الطور، ولفائف نحاسية كاملة، واتصال Delta-Star، وغطاء من الفولاذ المقاوم للصدأ IP43، وتبريد المروحة التلقائي، وحماية MCCB. تشرح هذه المقالة تكوينها ومبادئ العمل وسيناريوهات التطبيق والاعتبارات الفنية وعوامل الاختيار للمشاريع الصناعية والإنشائية.

جدول المحتويات

1. ما هو محول العزل من النوع الجاف 150KVA؟
2. ما هي المواصفات الفنية الرئيسية؟
3. ما هي المزايا التي يقدمها هذا المحول؟
4. أين يمكن استخدامه؟
5. كيف يجب عليك تحديد التكوين الصحيح؟
6. كيف يمكن مقارنتها بخيارات المحولات الأخرى؟
7. كيف يتم تصنيعها واختبارها؟
8. الأسئلة المتداولة
9. هل تحتاج إلى حل محول مخصص؟

ما هو محول العزل من النوع الجاف 150KVA؟

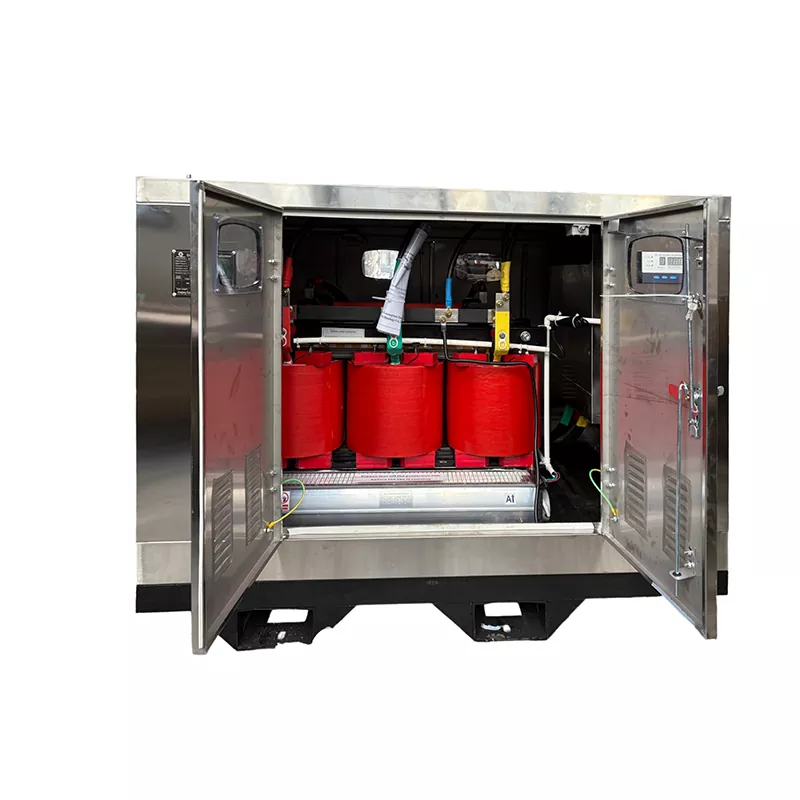

محول العزل من النوع الجاف 150KVA عبارة عن محول ثلاثي الطور مصمم لتوفير العزل الكهربائي أثناء تحويل الطاقة الواردة إلى مستوى توزيع الجهد المنخفض المطلوب. على عكس المحولات المغمورة بالزيت، تستخدم تصميمات النوع الجاف العزل الصلب وترتيبات التبريد القائمة على الهواء بدلاً من الزيت العازل، مما يجعلها مناسبة بشكل خاص للتركيبات الداخلية والبيئات الصناعية أو الإنشائية المختارة.

يستخدم تكوين GUANGBIAN ملفمدخلات خط الجهد 480 فولتويقدم400 فولت ثلاث مراحل و 230 فولت مرحلة واحدة. يسمح اتصالها المتعرج Delta-Star (Δ-Y) للجانب الثانوي بتوفير نقطة محايدة للتوزيع أحادي الطور مع دعم الأحمال ثلاثية الطور.

مع قدرة مقدرة تبلغ 150 كيلو فولت أمبير، يمكن للمحول أن يخدم مزيجًا من الآلات والأحمال الكهربائية المساعدة عندما يتم حساب الطلب الفعلي للموقع، وتيار البدء، وعامل الطاقة، وعامل التحميل، والتشغيل المتزامن بشكل صحيح.

ما هي المواصفات الفنية الرئيسية؟

يعد فهم التكوين الكهربائي قبل شراء المحول أمرًا ضروريًا لأن الجهد والتردد وترتيب الطور وحماية العلبة ومواد اللف وطريقة التبريد كلها تؤثر على توافق النظام.

يعد هذا التكوين عمليًا بشكل خاص عندما يحتاج مصدر طاقة واحد إلى دعم كل من الآلات ثلاثية الطور والمعدات المساعدة أحادية الطور. ومع ذلك، لا ينبغي التعامل مع سعة اللوحة كإشارة إلى أن كل جهاز متصل يمكنه العمل بكامل طاقته المقدرة في وقت واحد.

ما هي المزايا التي يقدمها هذا المحول؟

العزل الكهربائي للأحمال النهائية

يفصل العزل بين الدوائر الكهربائية الأولية والثانوية من خلال اقتران المحولات. يمكن أن يساعد هذا الترتيب في إنشاء نظام طاقة متحكم فيه وهو مفيد في التطبيقات التي يكون فيها العزل الكهربائي جزءًا من تصميم التوزيع الشامل.

توزيع مرن 400 فولت و230 فولت

يوفر التكوين الثانوي Delta-Star إمكانيات التوزيع ثلاثية الطور وأحادية الطور. يمكن للطاقة ثلاثية الطور 400 فولت أن تدعم معدات مثل المضخات والرافعات وآلات اللحام وخلاطات الخرسانة والآلات الصناعية الأخرى، بينما يمكن أن تخدم طاقة 230 فولت الإضاءة والمعدات المكتبية والأدوات المحمولة ووحدات تكييف الهواء والأحمال المساعدة.

اللفات النحاسية الكاملة

يستخدم المحول اللفات النحاسية الكاملة. يتمتع النحاس بمقاومة كهربائية منخفضة نسبيًا، ويمكن أن تساعد الموصلات النحاسية المصممة بشكل صحيح في التحكم في فقد الملفات. لا يزال الأداء الحراري الفعلي يعتمد على حجم الموصل، وتصميم المحولات، ودرجة الحرارة المحيطة، ونظام العزل، والتهوية، وظروف التحميل.

إدارة التبريد التلقائي

تقوم أجهزة استشعار درجة الحرارة بمراقبة ظروف اللف. عند الوصول إلى درجة الحرارة المحددة مسبقًا، تبدأ المراوح الأوتوماتيكية في زيادة تبديد الحرارة. يعد هذا الأسلوب مفيدًا للتطبيقات التي تتقلب فيها الأحمال الكهربائية أو ترتفع فيها درجات حرارة التشغيل.

حماية MCCB المتكاملة

يتم توفير قواطع دوائر الحالة المقولبة على الجوانب الواردة والصادرة. يمكن أن توفر هذه القواطع حماية وعزلًا إضافيًا للدائرة، في حين يجب تحديد تصنيفاتها النهائية وفقًا لحجم الكابل والأحمال المتصلة والتيار المتوقع ومتطلبات تنسيق الحماية للمشروع.

أين يمكن استخدامه؟

تعتبر سعة 150 كيلو فولت أمبير مناسبة للعديد من تطبيقات التوزيع الكهربائي متوسطة الحجم عندما يقع الحمل المحسوب ضمن حدود تصميم المحول.

• مواقع البناء:يوفر الطاقة المؤقتة للرافعات والخلاطات والمضخات ومعدات اللحام والإضاءة ومكاتب الموقع.
• المنشآت الصناعية:يدعم آلات الإنتاج مع الأحمال الكهربائية المساعدة أحادية الطور.
• المرافق التجارية:يوفر توزيعاً معزولاً للجهد المنخفض حيث يستدعي التصميم الكهربائي ذلك.
• أنظمة الطاقة المؤقتة:يمكن دمجها في ترتيبات توزيع الطاقة القائمة على المشاريع.
• المنشآت ذات الأحمال المختلطة:يدعم كلا من الآلات ثلاثية الطور والمعدات أحادية الطور 230 فولت من نفس النظام الثانوي.

بالنسبة لمشاريع البناء، يوضح تكوين المشروع في المملكة العربية السعودية المقدم من GUANGBIAN كيف يمكن دمج حاوية من الفولاذ المقاوم للصدأ، واتصال Delta-Star، والتبريد التلقائي للمروحة، والملفات النحاسية، وMCCBs الإضافية في تصميم محول خاص بالمشروع.

كيف يجب عليك تحديد التكوين الصحيح؟

يجب أن يبدأ اختيار المحول بالنظام الكهربائي بدلاً من مجرد اختيار تصنيف كيلو فولت أمبير. يجب أن تغطي المراجعة الفنية الكاملة العوامل التالية:

1. حساب الحد الأقصى للطلب:حدد حمل التشغيل الفعلي بدلاً من إضافة تصنيفات لوحة الاسم لكل جهاز متصل فقط.
2. التحقق من تيار بدء تشغيل المحرك:قد تتطلب المحركات والضواغط والمضخات والأحمال الحثية الأخرى تيارًا أعلى بشكل ملحوظ أثناء بدء التشغيل.
3. تأكيد جهد الإدخال:تحقق من أن الجهد الأساسي يطابق مصدر التيار الكهربائي المتاح.
4. تأكيد متطلبات الإخراج:تحديد ما إذا كان المشروع يتطلب 400 فولت ثلاثي الطور، 230 فولت أحادي الطور، أو مجموعة جهد أخرى.
5. التحقق من التردد:تأكد مما إذا كان التثبيت يعمل عند 50 هرتز أو 60 هرتز.
6. مراجعة الظروف المحيطة:تؤثر درجة الحرارة والتهوية والغبار والرطوبة وموقع التثبيت على المتطلبات الحرارية ومتطلبات التغليف.
7. تحديد متطلبات الحماية:ينبغي تنسيق تقييمات MCCB والحماية النهائية مع الكابلات والمعدات المتصلة.
8. تأكيد ترتيبات التأريض:يجب أن يتبع التكوين المحايد والتأريض التصميم الكهربائي للمشروع واللوائح المحلية المعمول بها.

تعتبر هذه الاعتبارات ذات أهمية خاصة لأن المحول يمكن أن يبدو بحجم مناسب في ظل ظروف التشغيل العادية ولكنه لا يزال يتعرض لضغط مفرط إذا تم تشغيل عدة محركات عالية التيار في وقت واحد.

كيف يمكن مقارنتها بخيارات المحولات الأخرى؟

يجب أن يعتمد الاختيار بين النوع الجاف والتكنولوجيا المغمورة بالزيت على بيئة التركيب، والسعة، ومتطلبات الجهد، والمعايير المطبقة، ومتطلبات التبريد، والمساحة المتاحة، والتصميم العام للنظام الكهربائي.

كيف يتم تصنيعها واختبارها؟

بالنسبة لشراء المحولات على أساس المشروع، فإن جودة التصنيع ليست سوى جزء واحد من العملية. إن التفسير الدقيق للمواصفات الكهربائية للعميل له نفس القدر من الأهمية.

تقوم GUANGBIAN بتصنيع تكوينات المحولات وفقًا لمتطلبات المشروع. اعتمادًا على التطبيق، يمكن تعديل المواصفات مثل جهد الإدخال والإخراج، والتردد، وترتيب اللف، وتصميم العلبة، وطريقة التبريد، وتكوين الحماية.

يجب أن تؤكد عملية الإنتاج المعلمات الكهربائية الرئيسية قبل بدء التصنيع. يمكن بعد ذلك إجراء اختبار المصنع وفقًا للمواصفات الفنية المتفق عليها والمعايير المعمول بها، مع توفر سجلات الاختبار والتفتيش من طرف ثالث عندما يطلب المشروع ذلك.

المعلومات الأساسية التي يجب تقديمها عند طلب عرض الأسعار

• القدرة المطلوبة كيلو فولت أمبير
• الجهد الابتدائي والثانوي
• تردد 50 هرتز أو 60 هرتز
• متطلبات مرحلة واحدة أو ثلاث مراحل
• لف تفضيل المواد
• تكوين الاتصال المطلوب
• ظروف التثبيت الداخلية أو الخارجية
• متطلبات حماية الضميمة
• متطلبات التبريد
• MCCB أو متطلبات الحماية الأخرى
• نوع الحمل وخصائص بدء تشغيل المحرك
• المعايير الكهربائية المحلية المطبقة

إن توفير هذه التفاصيل في مرحلة عرض الأسعار يساعد الشركة المصنعة على تطوير تكوين محول يتوافق مع المشروع الفعلي بدلاً من الاعتماد على نموذج قياسي عام.

الأسئلة المتداولة

ما هو الجهد الناتج لهذا المحول؟

يوفر هذا التكوين خرج 400 فولت ثلاثي الطور و230 فولت أحادي الطور. يمكن تطوير مجموعات جهد أخرى وفقًا لمتطلبات المشروع.

هل يمكن تشغيل الأحمال 400 فولت و230 فولت من نفس المحول؟

نعم. يوفر اتصال Delta-Star مصدرًا ثانويًا ثلاثي الطور ونقطة محايدة للتوزيع أحادي الطور. يجب أن تكون الأحمال المتصلة متوازنة بشكل صحيح وأن تظل ضمن السعة المقدرة للمحول.

كيف تعمل مروحة التبريد الأوتوماتيكية؟

أجهزة استشعار درجة الحرارة تراقب درجة حرارة اللف. عند الوصول إلى درجة الحرارة المحددة مسبقًا، يقوم نظام التحكم بتنشيط مراوح التبريد لزيادة تبديد الحرارة. يجب أن تتبع درجة حرارة التحكم الفعلية التصميم الحراري للمحول.

ماذا تعني حماية IP43؟

يشير IP43 إلى الحماية ضد الأجسام الغريبة الصلبة التي يزيد حجمها عن 1 مم والحماية ضد رذاذ الماء في ظل ظروف اختبار IPX3 المطبقة. لا ينبغي تفسيره على أنه مقاوم للغبار أو مقاوم للماء تمامًا.

هل 150 كيلو فولت أمبير كافية لموقع البناء؟

ذلك يعتمد على الطلب الكهربائي المحسوب للموقع. يجب أخذ تيار بدء تشغيل المحرك، ومعدات اللحام، والتشغيل المتزامن، وأحمال الذروة المؤقتة، وعامل الطاقة، وعامل التحميل في الاعتبار قبل التأكد من سعة المحول المطلوبة.

هل يمكن تخصيص المحول؟

نعم. يمكن تخصيص جهد الإدخال والإخراج، والتردد، وتكوين الاتصال، والعلبة، وطريقة التبريد، وترتيب اللف، وتكوين الحماية وفقًا للمتطلبات الكهربائية للمشروع.

هل تحتاج إلى حل محول مخصص؟

إن اختيار المحول المناسب يتعلق في النهاية بمطابقة القدرة الكهربائية، وتحويل الجهد، والعزل، والحماية، والتبريد، وظروف التثبيت مع بيئة التشغيل الحقيقية. من خلال المواصفات الكهربائية القابلة للتكوين والتصنيع الموجه نحو المشاريع، يمكن لشركة GUANGBIAN دعم العملاء الذين يبحثون عن حل محول عملي للتطبيقات الصناعية والبناء وغيرها من تطبيقات التوزيع ذات الجهد المنخفض. إذا كنت تخطط لمشروع جديد أو استبدال وحدة موجودة،اتصل بنامع متطلبات الجهد والسعة والتردد ونوع الحمل والتثبيت لمناقشة تكوين المحول المناسب والحصول على عرض أسعار خاص بالمشروع.
