ملخص المقال:يمكن لمحول العزل الذي تم تكوينه بشكل صحيح تحسين سلامة توزيع الطاقة وتكييف الجهد وحماية المعدات في الأنظمة الكهربائية التجارية والصناعية. المحول عزل النوع الجاف 50KVA مع MCCBيجمع بين عزل المحولات، وتحويل الجهد، والحماية المتكاملة لقواطع الدائرة، وميزات التثبيت العملية في حل واحد مدمج. مع دخل ثلاثي الطور 415 فولت، ومخرج رباعي الأسلاك ثلاثي الطور 220 فولت، ولفائف نحاسية، وعزل من الفئة F، وصنابير جهد بخمسة مواضع، وحماية IP23، وMCCBs المدمجة، تم تصميم هذا التكوين للتطبيقات التي يكون فيها توصيل الطاقة الموثوق والتركيب المبسط أمرًا مهمًا.
جدول المحتويات
لماذا يعد محول العزل من النوع الجاف مهمًا؟
كيف يعمل MCCB على تحسين حماية المحولات؟
كيف يعمل مغير الصنبور ذو المواضع الخمسة على تحسين القدرة على التكيف مع الجهد؟
كيف يعمل التصميم المتكامل على تبسيط عملية التثبيت؟
أين يمكن استخدام محول العزل 50KVA؟
كيف يتم التحقق من جودة المحولات قبل التسليم؟
ما الذي يجب على المشترين التحقق منه قبل الطلب؟
لماذا يعد محول العزل من النوع الجاف مهمًا؟
لا تعمل المعدات الكهربائية دائمًا في ظل ظروف الطاقة المثالية. إن اختلافات الجهد بين إمدادات المرافق والمعدات النهائية، والاضطرابات الكهربائية، والحاجة إلى عزل كلفاني يمكن أن تؤثر جميعها على موثوقية النظام. يوفر محول العزل من النوع الجاف طريقة عملية لتكييف الجهد أثناء إنشاء فصل كهربائي بين الدوائر الأولية والثانوية.

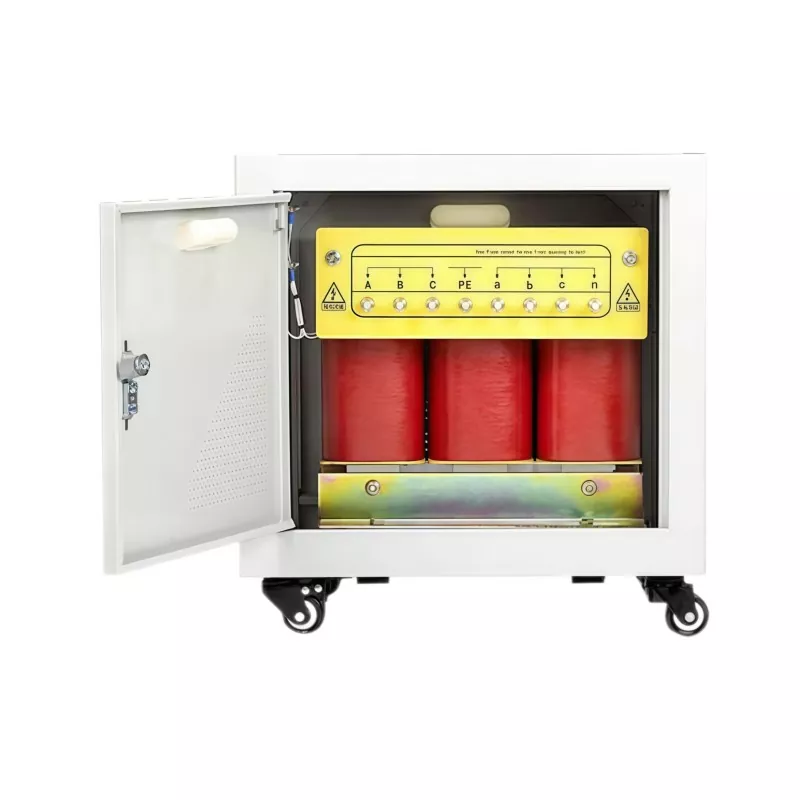

المحول عزل النوع الجاف 50KVA مع MCCBمنقوانغبيانتم تصميمه حول مدخل ثلاثي الطور بجهد 415 فولت تيار متردد ومخرج رباعي الأسلاك بجهد 220 فولت. وهذا يجعل الوحدة مناسبة للتطبيقات التي تتطلب مصدرًا ثلاثي الطور بجهد 220 فولت يتم التحكم فيه من مصدر ثلاثي الطور عالي الجهد.
على عكس المحولات المغمورة بالزيت، لا تستخدم تصميمات النوع الجاف الزيت العازل كوسيلة تبريد وعزل أساسية. وهذا يمكن أن يجعلها جذابة للغرف الكهربائية الداخلية والمرافق التجارية وبيئات التصنيع والمواقع الأخرى التي يفضل فيها التركيب النظيف والمباشر نسبيًا.
كيف يعمل MCCB على تحسين حماية المحولات؟
واحدة من أكثر الميزات العملية لتكوين المحول هذا هو تكامل قواطع الدائرة المقولبة (MCCBs). بدلاً من التعامل مع المحول ومعدات الحماية كمكونات منفصلة تمامًا، يدمج التصميم أجهزة الحماية في حاوية المحول.
تستخدم الوحدة MCCBs على جانبي الإدخال والإخراج. يتم توصيل قاطع جانب الإدخال بمصدر 415 فولت، بينما يتم ترتيب حماية جانب الإخراج للدائرة الثانوية ثلاثية الطور وأربعة أسلاك.
يمكن لهذا النهج المتكامل أن يوفر العديد من الفوائد العملية:
- يقلل من الحاجة إلى معدات حماية خارجية إضافية.
- يساعد على تبسيط اتصالات الكابلات الواردة والصادرة.
- يوفر حماية من التيار الزائد وقصر الدائرة للدوائر المرتبطة بها.
- إنشاء تركيب محولات أكثر تنظيماً.
- يمكن أن يقلل من أعمال الأسلاك والتركيب في موقع المشروع.
- يسمح بتكوين المحولات وأجهزة الحماية كمجموعة واحدة منسقة.
بالنسبة للمشترين الصناعيين، فإن هذه التفاصيل مهمة لأن تعقيد التثبيت يمكن أن يؤثر على وقت المشروع، ومتطلبات العمالة، وكفاءة التشغيل.
ما هي المواصفات الرئيسية؟
يعد فهم التكوين الكهربائي أمرًا ضروريًا قبل اختيار المحول. يلخص الجدول التالي المواصفات الرئيسية لهذا التكوين 50KVA.
| المعلمة | مواصفة |
|---|---|
| القدرة المقدرة | 50 كيلو فولت أمبير |
| مرحلة | 3 المرحلة |
| جهد الإدخال | 415 فولت تيار متردد، 3 فاز |
| الجهد الناتج | 220 فولت، 3 المرحلة 4 سلك |
| اضغط على المواضع | 380 فولت / 400 فولت / 415 فولت / 430 فولت / 450 فولت |
| تكرار | 50 هرتز |
| مادة اللف | نحاس |
| فئة العزل | الفئة ف |
| ارتفاع درجة حرارة اللف | ≥100 درجة مئوية |
| مستوى الضوضاء | <60 ديسيبل عند 1 متر |
| حماية الضميمة | IP23، التهوية |
| مادة الضميمة | الفولاذ المقاوم للصدأ |
| حماية | MCCB على جانبي الإدخال والإخراج |
| يراقب | الفولتميتر المثبت |
إن الجمع بين هذه المواصفات يجعل المحول مناسبًا للمشاريع التي يجب فيها النظر في تحويل الجهد والعزل الكهربائي والحماية المتكاملة معًا بدلاً من شراؤها كمكونات غير ذات صلة.
كيف يعمل مغير الصنبور ذو المواضع الخمسة على تحسين القدرة على التكيف مع الجهد؟
يمكن أن يختلف جهد الشبكة الفعلي بين المواقع وظروف التشغيل. إن المحول المصمم حول جهد أساسي ثابت واحد فقط قد يتطلب اعتبارًا إضافيًا عند تركيبه في منطقة يختلف فيها جهد الإمداد عن القيمة الاسمية.
يوفر هذا الطراز خمسة مواضع لصنبور الجهد الأساسي:380 فولت، 400 فولت، 415 فولت، 430 فولت، و450 فولت. يمنح مغير الصنبور فريق التثبيت مرونة أكبر عند مطابقة المحول مع العرض المتاح.
على سبيل المثال، عندما تختلف ظروف الإمداد الفعلية عن الإدخال القياسي 415 فولت، يمكن اختيار الصنبور المناسب للمساعدة في الحفاظ على الجهد الثانوي المقصود. هذه الميزة مفيدة بشكل خاص للمشاريع التي تحتاج إلى مراعاة ظروف جهد الإمداد أثناء اختيار المحول.
ومع ذلك، فإن مغير الصنبور هو نوع غير نشط. يجب إيقاف تشغيل المحول بالكامل قبل تغيير موضع الصنبور. لا ينبغي أبدًا تعديله أثناء تنشيط المحول.
كيف يعمل التصميم المتكامل على تبسيط عملية التثبيت؟
تركيب المحولات لا يتعلق فقط بالمواصفات الكهربائية. يمكن أن يؤثر توجيه الكابلات ومعدات الحماية وإمكانية الوصول وبناء العلبة والتشغيل على النتيجة النهائية للمشروع.
يقلل تكوين MCCB المتكامل من كمية المعدات المنفصلة التي قد تكون مطلوبة حول المحول. يمكن أن تساعد أيضًا أسلاك المصنع بين المحول وقواطع الحماية الخاصة به في تقليل كمية الأسلاك الميدانية المطلوبة أثناء التثبيت.
يتم تهوية العلبة المصنوعة من الفولاذ المقاوم للصدأ وتصنيف IP23. تستخدم الوحدة أيضًا عجلات دوارة قابلة للقفل مع فرامل، مما يجعل تحديد الموقع والحركة أكثر ملاءمة أثناء أنشطة التثبيت أو الصيانة.
يوفر الفولتميتر المثبت في الأمام طريقة مباشرة لمراقبة الجهد في حجرة الجهد المنخفض. وهذا مفيد أثناء التشغيل والفحص الروتيني لأنه يمكن للمشغلين التحقق من الجهد المشار إليه دون الحاجة إلى ترتيب قياس خارجي منفصل.
أين يمكن استخدام محول العزل 50KVA؟
تعد سعة 50 كيلو فولت أمبير مناسبة للعديد من التطبيقات الكهربائية متوسطة الحجم حيث يتطلب الأمر إمدادًا ثلاثي الطور يتم التحكم فيه. يجب دائمًا التأكد من الملاءمة الفعلية مقابل الحمل المتصل، وتيار البدء، ودورة العمل، والظروف البيئية، والمتطلبات الكهربائية المحلية.
يمكن أن تتضمن بيئات التطبيقات النموذجية ما يلي:
- مرافق الإنتاج الصناعي
- المباني التجارية
- غرف الكهرباء بالمصنع
- أنظمة الأتمتة والتحكم
- إمدادات الطاقة للآلات
- المعدات التي تتطلب العزل الكهربائي
- ورش العمل ومرافق المعالجة
- أنظمة التوزيع الكهربائية التي تتطلب تحويل 415 فولت إلى 220 فولت
بالنسبة للمشاريع ذات المعدات الحساسة، يجب تقييم المحول كجزء من نظام توزيع الطاقة الكامل بدلاً من اعتباره مكونًا معزولًا.
كيف يتم التحقق من جودة المحولات قبل التسليم؟
يعتمد أداء المحول بشكل كبير على جودة اللف، وسلامة العزل، ودقة النسبة الكهربائية، واتساق التصنيع بشكل عام. ولهذا السبب، يجب أن يكون الاختبار جزءًا مهمًا من تقييم الموردين.
وفقاً لمعلومات المنتج، تستخدم GUANGBIAN منصة اختبار المحولات المتكاملة قبل الشحن. تتضمن عملية الاختبار فحوصات تتعلق بمقاومة اللف، ونسبة الدوران، ومقاومة العزل، وفقد عدم التحميل، وتنظيم الجهد.
تتبع عملية التصنيع أيضًا متطلبات الاختبار المستندة إلى IEC للوحدات المشحونة. يوفر أسلوب الاختبار الموثق للمشترين أدلة فنية مفيدة عند مراجعة المعدات قبل التثبيت.
بالنسبة للطلبات المخصصة، يمكن للمشترين أيضًا مناقشة متطلبات الفحص والمواصفات الخاصة بالمشروع مع الشركة المصنعة قبل الإنتاج. وهذا مهم بشكل خاص عندما يجب أن يلبي المحول بيئة تركيب معينة أو تكوين النظام الكهربائي.
ما الذي يجب على المشترين التحقق منه قبل الطلب؟
يمكن أن يؤدي اختيار محول يعتمد فقط على تصنيف KVA الخاص به إلى تكوين غير مناسب. يجب على فرق المشتريات مراجعة المتطلبات الكهربائية والميكانيكية الكاملة قبل تأكيد الطلب.
تشمل النقاط الرئيسية التي يجب التحقق منها ما يلي:
- الجهد الأساسي:تأكد من جهد الإمداد المتاح وتكوين الطور.
- الجهد الثانوي:تحقق من أن جهد الخرج يطابق المعدات المتصلة.
- الحمولة:قم بحساب الحمل المستمر وذروة الحمل المتوقع بدلاً من الاعتماد فقط على تقييمات المعدات الاسمية.
- تكرار:تأكد ما إذا كان المشروع يتطلب 50 هرتز، 60 هرتز، أو تردد آخر.
- حماية:تحقق من مواصفات MCCB وحدد ما إذا كانت هناك حاجة إلى حماية إضافية عند المنبع أو عند المصب بموجب اللوائح المحلية.
- بيئة التثبيت:تأكد مما إذا كانت حماية IP23 كافية للموقع المقصود.
- تعديل الجهد:ضع في اعتبارك ما إذا كان مبدل الصنبور متعدد المواضع مفيدًا لظروف الشبكة المحلية.
- التوثيق:طلب الرسومات الفنية وتقارير الاختبار ومعلومات الأسلاك وغيرها من المستندات المطلوبة للموافقة على المشروع.
بالنسبة للمشاريع الدولية، من المفيد أيضًا توضيح أبعاد الشحن والتعبئة ومتطلبات التثبيت والمعايير المطبقة وإجراءات التشغيل قبل بدء الإنتاج.
الأسئلة المتداولة
هل يمكن ضبط مغير الصنبور أثناء تشغيل المحول؟
لا. إن مغير الصنبور هو من النوع الذي لا يتم تنشيطه ويجب ضبطه فقط بعد إيقاف تشغيل المحول بالكامل. يجب دائمًا اتباع إجراءات السلامة الكهربائية المناسبة قبل تغيير موضع الصنبور.
هل يشمل المحول MCCBs على كلا الجانبين؟
نعم. يقوم هذا التكوين بدمج MCCBs في حاوية المحولات، مع توفير الحماية على جانبي الإدخال والإخراج. يجب التأكد من الترتيب الدقيق للقواطع وفقًا للمتطلبات الكهربائية للمشروع قبل الطلب.
هل لا يزال هناك حاجة إلى صندوق توزيع منفصل؟
في العديد من التركيبات، يمكن لوحدات MCCB المدمجة تقليل الحاجة إلى حاوية حماية منفصلة. ومع ذلك، قد تتطلب القوانين الكهربائية المحلية وتصميم التوزيع الشامل حماية إضافية أو معدات تبديل.
هل هذا المحول 50KVA مناسب للتركيب الخارجي؟
تم تصنيف العلبة IP23 وهي مخصصة للأماكن الداخلية أو المغطاة بشكل مناسب. بالنسبة للبيئات الخارجية المكشوفة بالكامل والتي تنطوي على أمطار غزيرة أو غبار أو ظروف قاسية أخرى، قد يكون مستوى الحماية الأعلى للحاوية أكثر ملاءمة.
ما نوع مادة اللف المستخدمة؟
يستخدم المحول اللفات النحاسية. يتم اختيار النحاس على نطاق واسع لملفات المحولات بسبب موصليته الكهربائية وملاءمته لنقل الطاقة بشكل موثوق.
هل يمكن تخصيص المحول؟
نعم. يمكن مناقشة تكوينات المحولات وفقًا لمتطلبات المشروع، بما في ذلك المعلمات الكهربائية، وترتيبات الحماية، وإعدادات الصنبور، ومتطلبات العلبة، والاعتبارات الأخرى الخاصة بالتطبيق.
لماذا تختار تكوين المحول هذا؟
يجب أن يقوم المحول المصمم جيدًا بأكثر من مجرد تحويل الجهد. يجب أن يتناسب مع النظام الكهربائي، ويبسط التركيب، ويوفر الحماية المناسبة، ويظل عمليًا للتشغيل على المدى الطويل. المحول عزل النوع الجاف 50KVA مع MCCBيجمع بين سعة 50 كيلو فولت أمبير ثلاثية الطور، وتحويل الجهد من 415 فولت إلى 220 فولت، والملفات النحاسية، وعزل الفئة F، وتعديل الجهد بخمسة مواضع، وMCCBs المتكاملة، وبناء حاوية من الفولاذ المقاوم للصدأ IP23، ومراقبة الجهد، واختبار المصنع في حل هندسي واحد.
بالنسبة للمشترين الذين يبحثون عن شركة تصنيع محولات صينية قادرة على توفير حلول مخصصة لمحولات العزل من النوع الجاف، توفر GUANGBIAN خيارًا عمليًا للمشاريع التي تتطلب حماية متكاملة وتكوينات خاصة بالتطبيقات. إذا كنت تقوم بتقييم المواصفات، أو التخطيط لتركيب كهربائي جديد، أو مقارنة موردي المحولات، فراجع محول العزل من النوع الجاف بقدرة 50 كيلو فولت أمبير مع MCCB وناقش متطلبات مشروعك مباشرة مع الشركة المصنعة. بالنسبة لمواصفات الجهد الكهربي، أو تكوين MCCB، أو متطلبات التغليف، أو وثائق الاختبار، أو حلول المحولات المخصصة،اتصل بنالتلقي التوجيه الفني والحل المطابق لتطبيقك.
