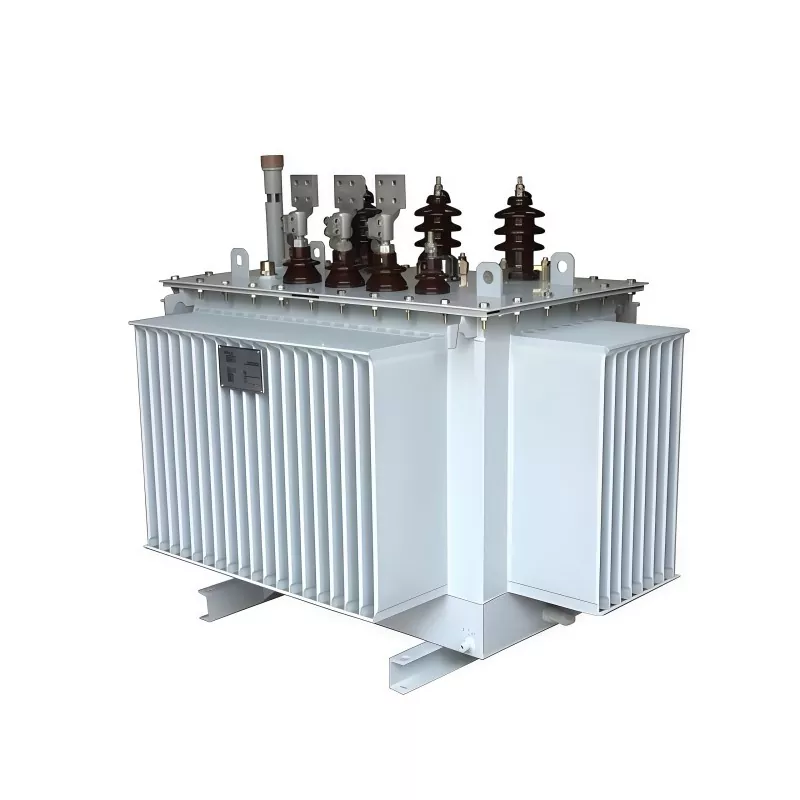

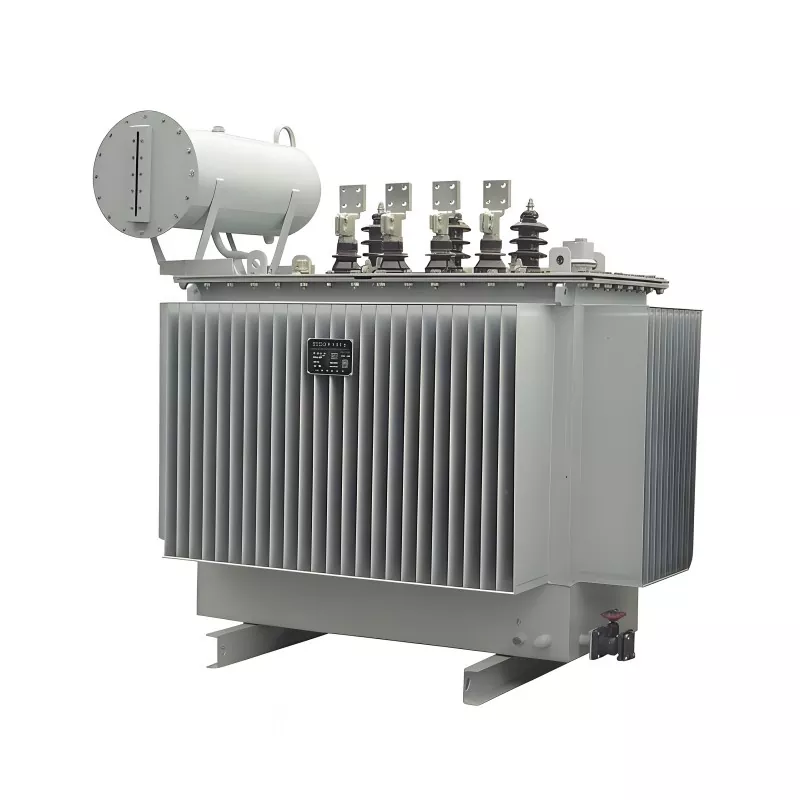

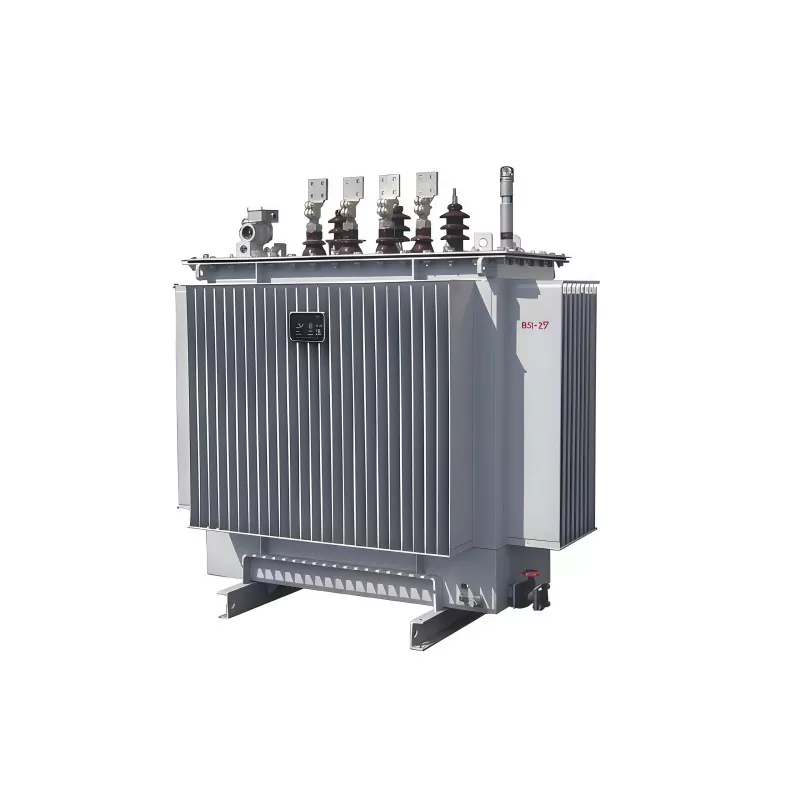

محول مغمور بالزيت 800KVA 15KV

المحول المغمور بالزيت 800 كيلو فولت أمبير 15 كيلو فولت هو محول توزيع طاقة ثلاثي الطور مصمم لخفض الجهد المتوسط ​​(فئة 15 كيلو فولت) إلى مستويات الجهد المنخفض القابلة للاستخدام للتطبيقات الصناعية والتجارية والمرافقية.

يستخدم زيت المحولات (زيت عازل معدني أو بديل) كوسيلة عازلة وتبريد. يدور الزيت بشكل طبيعي لتبديد الحرارة الناتجة عن اللفات، مما يضمن أداءً مستقرًا في ظل ظروف التحميل المستمر.

تشمل الخصائص الرئيسية ما يلي:

القدرة المقدرة: 800 كيلو فولت أمبير

الجهد الأساسي: فئة 15 كيلو فولت (أنظمة 13.8 كيلو فولت / 15 كيلو فولت عادةً)

طريقة التبريد: التبريد الذاتي المغمور بالزيت (ONAN)

كفاءة عالية وتصميم منخفض الخسارة

قدرة التحميل الزائد القوية وعمر الخدمة الطويل

يتم استخدامه على نطاق واسع في شبكات توزيع الطاقة حيث تعد الموثوقية وتبديد الحرارة والمتانة أمرًا بالغ الأهمية.

معايير اختبار المصنع

اختبار مقاومة اللف

يتم اختبار كل وحدة باستخدام جهاز اختبار مقاومة التيار المستمر وجسر مزدوج الذراع للتحقق من مقاومة الملف. وهذا يضمن عدم وجود عيوب في التصنيع أو توصيلات فضفاضة داخل المحول المغمور بالزيت 800 كيلو فولت أمبير 15 كيلو فولت.

التحقق من نسبة الجهد وتحول الطور

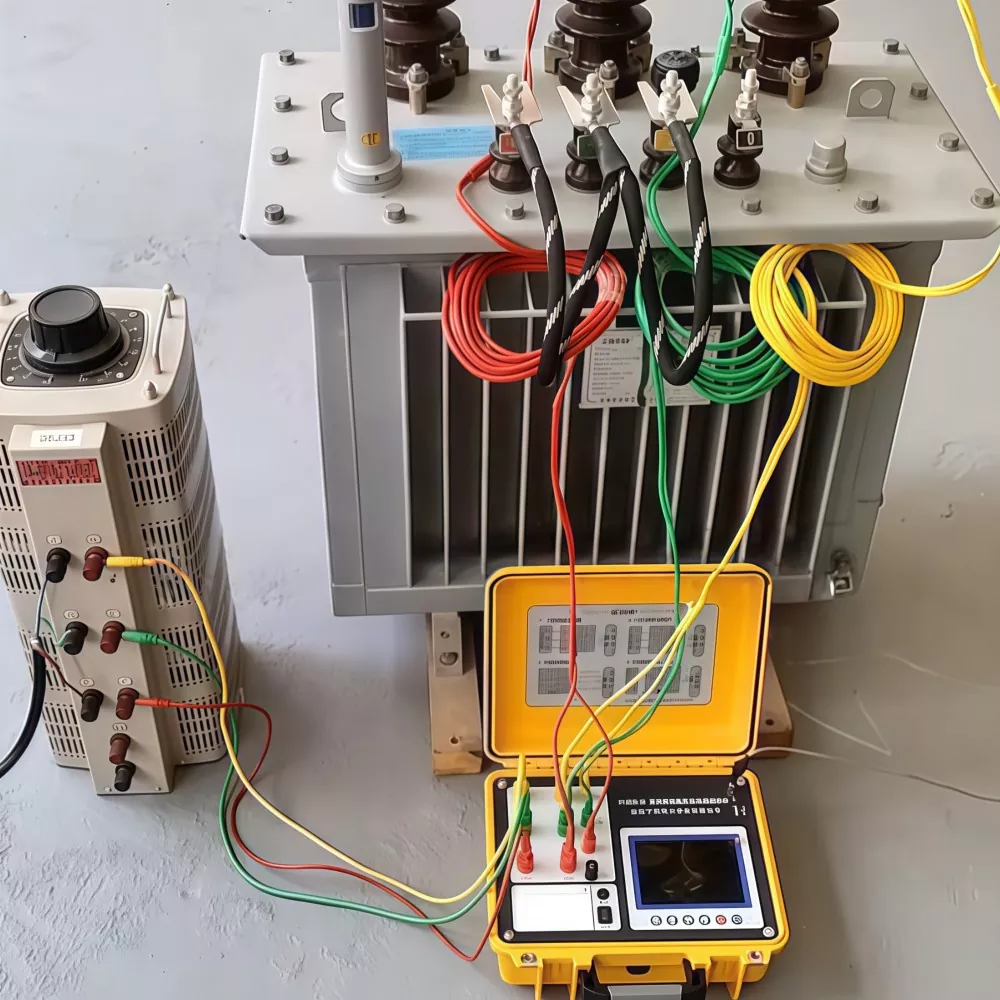

يتم استخدام جهاز اختبار نسبة المحولات وإمدادات الطاقة بالتردد الصناعي ومقياس الفولتميتر للتأكد من أن نسب الجهد الأولي والثانوي تتوافق مع قيم التصميم وأن اتصال مجموعة المتجهات صحيح.

اختبار مقاومة الدائرة القصيرة وفقدان الحمل

يتم إجراء اختبار ماس كهربائى للتحقق من خصائص المعاوقة وفقدان الحمل. وهذا يضمن أن أداء المحول يلبي متطلبات التصميم والتشغيل.

عدم فقدان التحميل واختبار عدم التحميل الحالي

مع فتح الجانب الثانوي وتطبيق الجهد المقنن على الجانب الأساسي، يتم قياس فقدان عدم التحميل والتيار لتأكيد الامتثال لبيانات الأداء المتفق عليها.

بعد الانتهاء من جميع الاختبارات، يتم إصدار تقرير اختبار المصنع لكل وحدة. تتم إعادة صياغة أي عنصر غير مطابق وإعادة اختباره.

تحافظ GUANGBIAN على رقابة صارمة على الجودة لضمان مغادرة كل محول للمصنع بشكل كامل وجاهز للتشغيل الموثوق به على المدى الطويل.

معدات اختبار مصنع المحولات GUANGBIAN

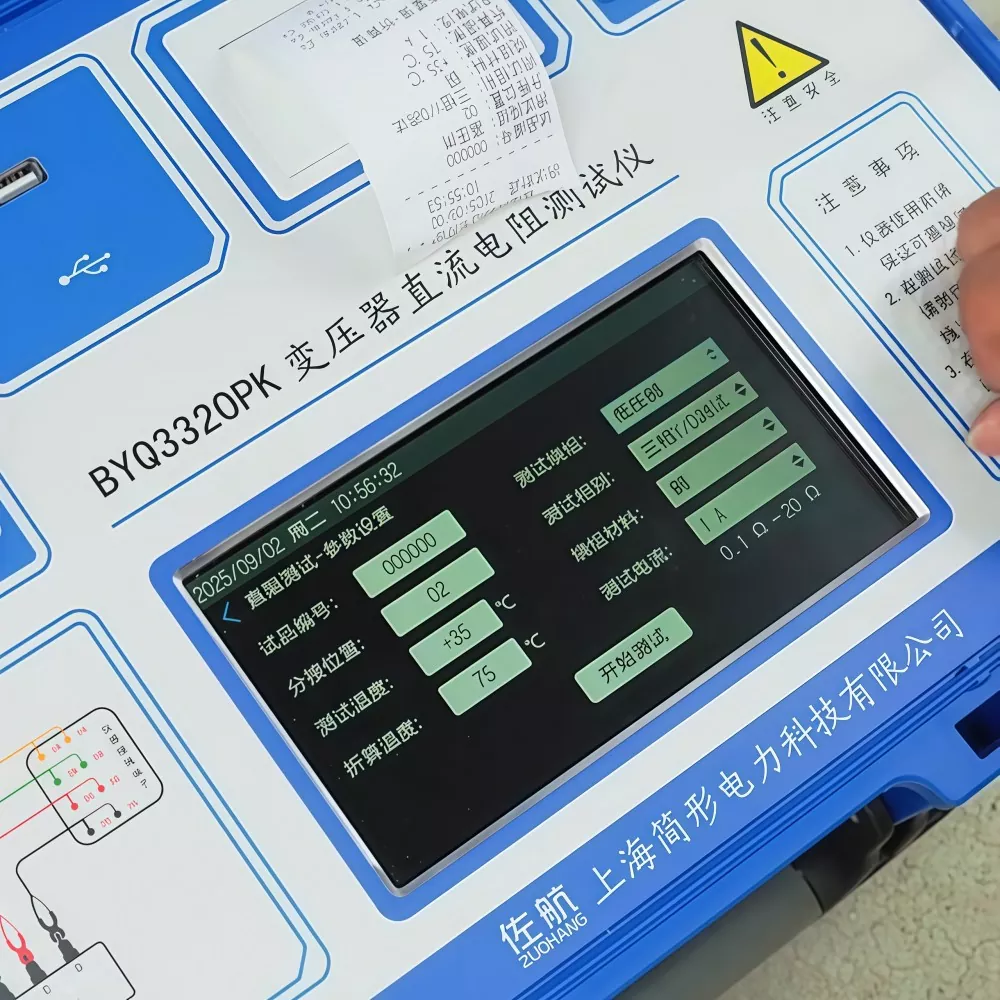

اختبار المقاومة العاصمة

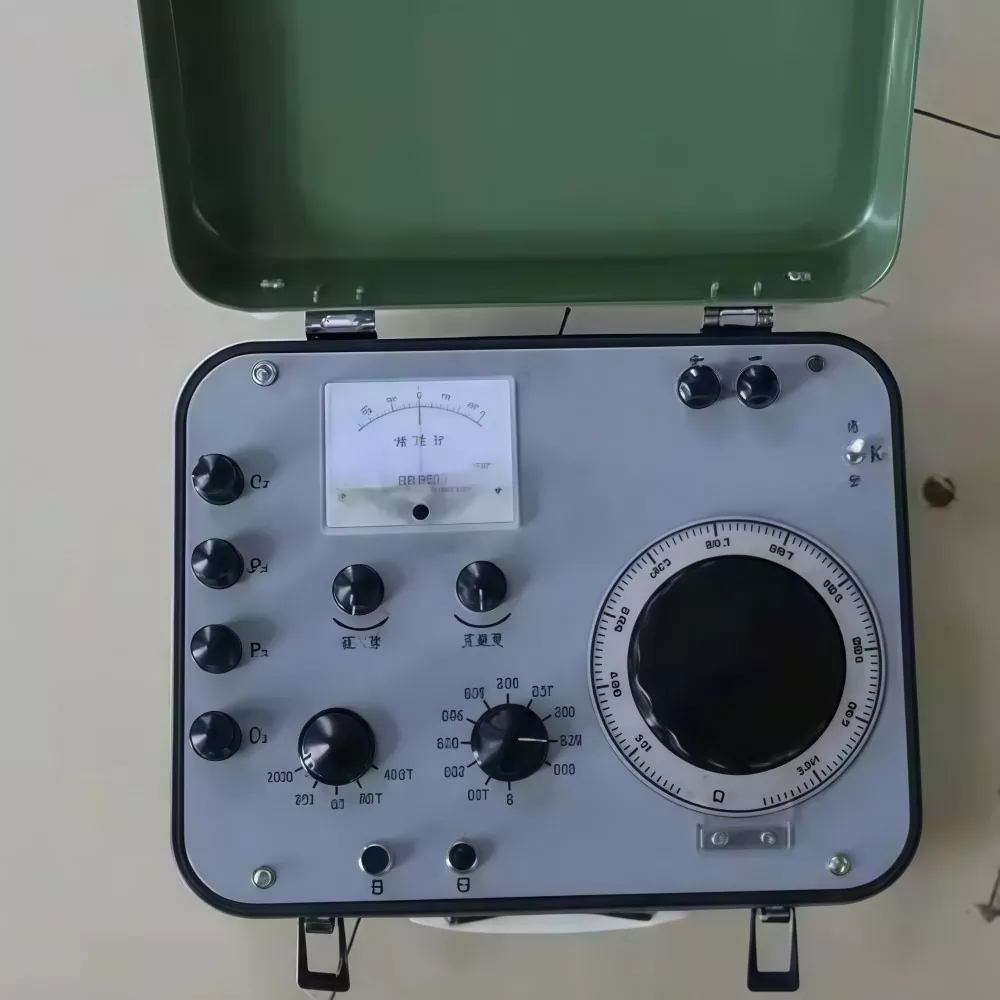

جسر كلفن

جهاز اختبار نسبة المحولات ومصدر طاقة لتنظيم الجهد الكهربي بتردد الطاقة قابل للتعديل

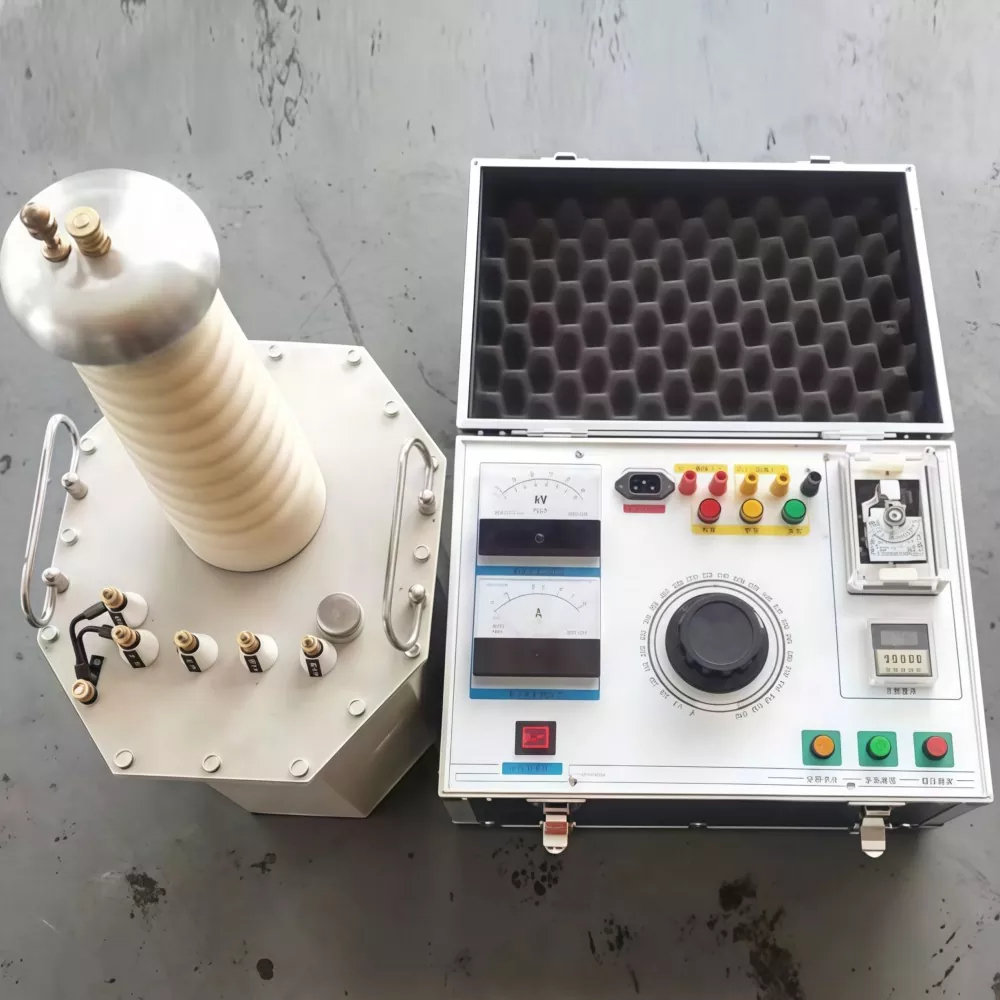

محول الإثارة ومولد الطاقة متعدد التردد

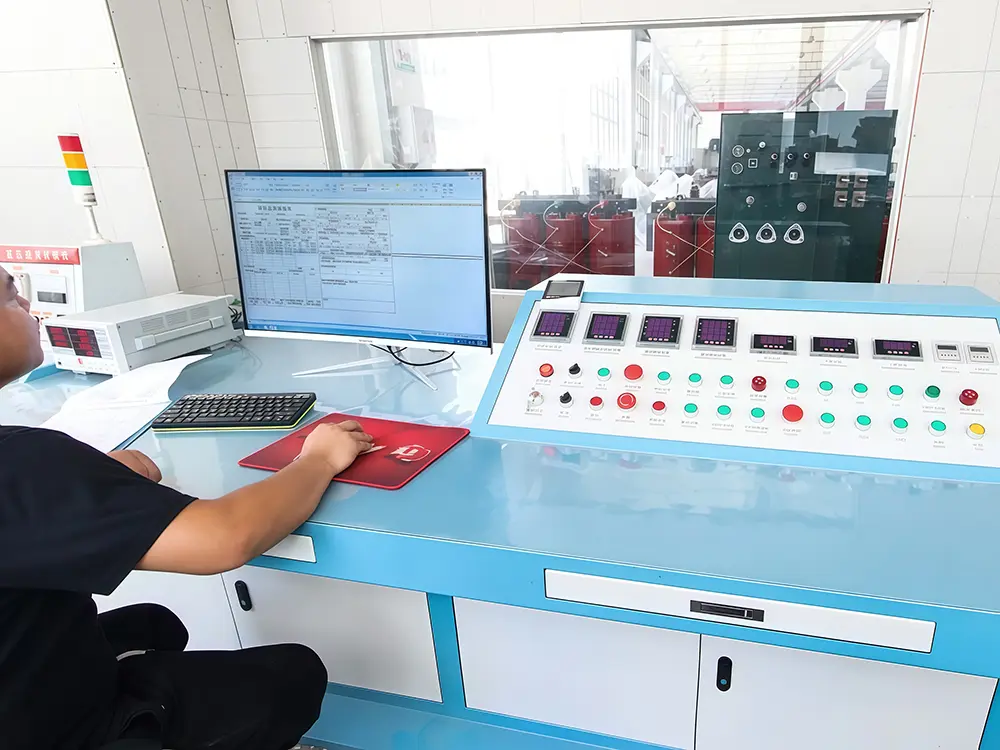

ورشة غوانغبيان للاختبار الشامل للمحولات

الوثيقة الفنية

مصنعنا

ورشة الصفائح المعدنية

ورشة لف الفويل

ورشة لف

ورشة فرن اللف

ورشة تجميع المحولات

ورشة تشغيل المحولات

التعليمات

Q1: ما هي الوظيفة الرئيسية لمحول 800kVA 15kV؟

إنه يخفض الكهرباء ذات الجهد المتوسط ​​(فئة 15 كيلو فولت) إلى مستويات الجهد المنخفض المناسبة لاستهلاك المستخدم النهائي في الأنظمة الصناعية والتجارية.

س2: لماذا نستخدم المحول المغمور بالزيت بدلاً من النوع الجاف؟

توفر المحولات المغمورة بالزيت ما يلي:

● تبديد أفضل للحرارة

● قدرة التحميل الزائد أعلى

● عمر عزل أطول

● انخفاض الخسائر التشغيلية تحت الحمل الثقيل

وهي مفضلة للتطبيقات الخارجية وذات السعة العالية.

Q3: هل هذا المحول مناسب للتركيب الخارجي؟

نعم. تم تصميم المحولات المغمورة بالزيت للاستخدام الخارجي مع خزانات محكمة الغلق، وحماية من التآكل، وبنية مقاومة للطقس.

س4: ما هي الصيانة المطلوبة؟

الصيانة الروتينية تشمل:

● فحص مستوى الزيت وجودة الزيت

● اختبار مقاومة العزل

● مراقبة درجة الحرارة

● البطانة والتفتيش الطرفي

س 5: هل يمكنه التعامل مع ظروف التحميل الزائد؟

نعم، يتم دعم سعة التحميل الزائد على المدى القصير اعتمادًا على التصميم وظروف التبريد، ولكن لا يوصى بالتحميل الزائد المستمر.
