كيف يعمل المحول المثبت على عمود 75KVA على تحسين توزيع الطاقة؟

ملخص المقال

يتضمن اختيار محول التوزيع الصحيح أكثر من مجرد اختيار رقم مثل 75KVA. يجب أن يتطابق المحول مع الجهد الأساسي والجهد الثانوي وتكوين الطور والحمل المتوقع والظروف البيئية ومتطلبات الحماية وهيكل التثبيت والمعايير الكهربائية المعمول بها. يمكن للمحول المثبت على عمود 75KVA الذي تم اختياره بشكل صحيح أن يوفر حلاً فعالاً وعمليًا حيث تحتاج الطاقة الكهربائية إلى تحويل بالقرب من نقطة الاستهلاك.

في هذه المقالة، ندرس كيفية عمل وحدة 75 كيلو فولت أمبير، ولماذا يكون تكوينها المدمج المثبت على عمود مفيدًا، وكيف تؤثر المواد الأساسية والملفوفة على الأداء، وما تعنيه مواصفات الكفاءة، وكيف يمكن لمهندسي المشروع تجنب الأخطاء الشائعة في الحجم والتركيب. نوضح أيضًا كيف تتعامل شركة Guangbian مع التصنيع والتخصيص لشبكات التوزيع المختلفة.

جدول المحتويات

1. فهم المحول المثبت على عمود 75 كيلو فولت أمبير
2. كيف يعمل المحول المثبت على عمود 75 كيلو فولت أمبير
3. القدرة وتكوين المرحلة
4. اختيار الجهد الابتدائي والثانوي
5. الأساسية واللفات والعزل والتبريد
6. معلمات الأداء الهامة
7. حيث يتم استخدام محول مثبت على عمود بقدرة 75 كيلو فولت أمبير
8. كيفية اختيار المحول المناسب
9. اعتبارات التثبيت والصيانة
10. كيف يدعم Guangbian مشاريع المحولات
11. الأسئلة المتداولة
12. خاتمة

الخطوط العريضة للمادة

• تحديد الغرض وهيكل محولات التوزيع 75KVA.
• شرح عملية التحول الكهرومغناطيسي الأساسية.
• ناقش توافق السعة والمرحلة والجهد.
• فحص المواد وطريقة التبريد التي تؤثر على موثوقية التشغيل.
• شرح فقدان عدم التحميل، وفقدان الحمل، والمقاومة، وتيار الإثارة.
• تحديد التطبيقات المناسبة ومتطلبات المشروع المشتركة.
• توفير اختيار عملي وقائمة مرجعية للصيانة.
• الإجابة على أسئلة المشتريات والهندسة الشائعة.

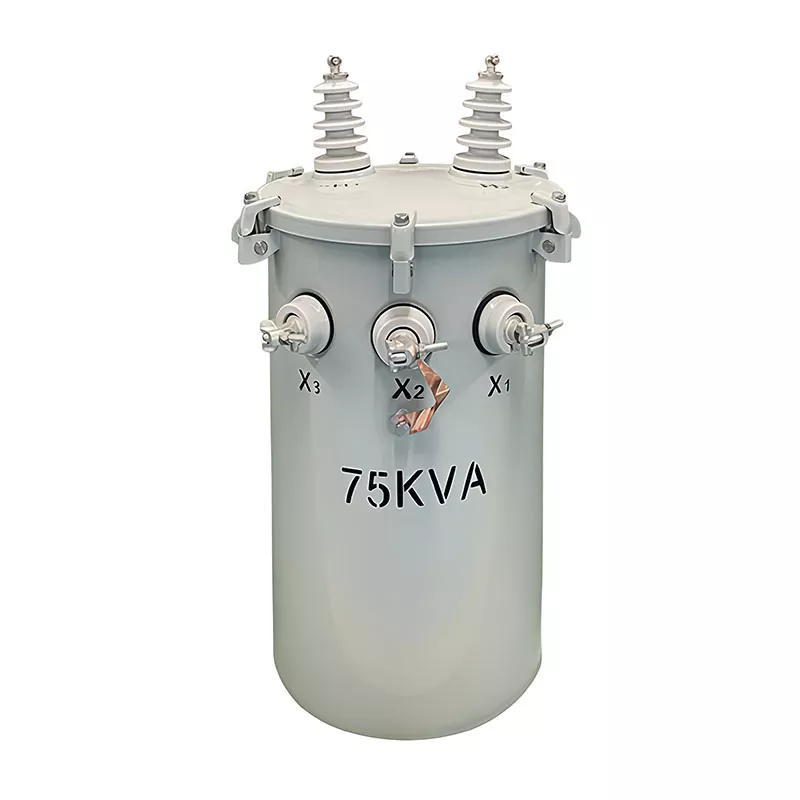

فهم المحول المثبت على عمود 75 كيلو فولت أمبير

المحول المثبت على عمود 75KVA هو محول توزيع يهدف إلى تقليل الكهرباء ذات الجهد المتوسط ​​إلى جهد أقل مناسب للمستخدمين النهائيين. على عكس محولات المحطة الفرعية الكبيرة المثبتة على الأساس، يتم وضع الوحدة المثبتة على عمود على عمود المرافق أو هيكل التوزيع العلوي المناسب. يضع هذا الترتيب المحول بالقرب من الحمل الكهربائي مع تقليل متطلبات الأرض.

على المدى75 كيلو فولت أمبيريصف تصنيف الطاقة الواضح للمحول. يمثل KVA، أو كيلو فولت أمبير، مزيج الجهد والتيار الذي تم تصميم المحول للتعامل معه. لا ينبغي تفسيرها على أنها توصية بتشغيل الوحدة بشكل مستمر بأقصى تصنيف لها في كل الظروف.

في تخطيط التوزيع العملي، يأخذ المهندسون في الاعتبار عادةً الطلب المتوقع، وتنوع الأحمال، والتوسع المستقبلي، ودرجة الحرارة المحيطة، والتوافقيات، وظروف التشغيل قبل تحديد ما إذا كان 75 كيلو فولت أمبير يوفر سعة كافية. يعد تقييم الحمل المناسب أمرًا ضروريًا لأن التحميل الزائد المستمر والحجم الزائد غير الضروري يمكن أن يزيد من تكاليف دورة الحياة.

تنتج شركة Guangbian حلول محولات مثبتة على عمود بقدرة 75 كيلو فولت أمبير لتلبية متطلبات التوزيع المختلفة، بما في ذلك تكوينات الجهد المخصصة للأسواق الدولية. تم تصميم المنتج لتوزيع الطاقة في الهواء الطلق ويمكن تكييفه وفقًا للنظام الكهربائي ومواصفات المشروع.

كيف يعمل المحول المثبت على عمود 75 كيلو فولت أمبير

يعتمد مبدأ التشغيل على الحث الكهرومغناطيسي. تدخل الطاقة الكهربائية إلى الملف الأساسي للمحول عند جهد توزيع أعلى. ينتج التيار المتردد تدفقًا مغناطيسيًا متغيرًا داخل قلب المحول. هذا التدفق المغناطيسي يستحث الجهد في الملف الثانوي.

تحدد النسبة بين اللفات الأولية والثانوية نسبة تحويل الجهد. إذا كان الجهد الأولي أعلى بكثير من الجهد الثانوي، يقوم المحول بتخفيض الجهد مع زيادة التيار المتاح وفقا لعلاقة الطاقة وخسارة المحول العادية.

يمكن فهم تسلسل التشغيل المبسط على النحو التالي:

1. تدخل الكهرباء ذات الجهد المتوسط ​​إلى اللف الأساسي.
2. التيار المتردد ينشئ التدفق المغناطيسي في القلب.
3. يحفز التدفق المغناطيسي الجهد في الملف الثانوي.
4. يوفر الملف الثانوي طاقة كهربائية ذات جهد منخفض.
5. ينقل زيت المحولات الحرارة بعيدًا عن المكونات النشطة.
6. تساعد مكونات الحماية والمراقبة في دعم التشغيل الآمن.

نظرًا لأن المحول يتم تركيبه في الخارج، فإن غلافه ونظام العزل والختم ومقاومة التآكل والحماية من الطقس هي أجزاء مهمة من الأداء على المدى الطويل. لا يزال التصميم الكهربائي الصحيح تقنيًا يتطلب حماية ميكانيكية وبيئية مناسبة.

القدرة وتكوين المرحلة

تعد السعة إحدى المواصفات الأولى التي يجب على المشترين التحقق منها، ولكن يجب تقييمها دائمًا مع تكوين المرحلة. يتناسب محول 75KVA أحادي الطور مع بعض أنظمة التوزيع السكنية والإضاءة وأنظمة التوزيع التجارية الصغيرة، في حين يتم اختيار المعدات ثلاثية الطور عادةً عندما تتطلب الشبكة أحمال ثلاثية الطور أو طاقة صناعية.

أحد الأخطاء المهمة هو افتراض أن كل محول بقدرة 75 كيلو فولت أمبير له خصائص كهربائية متطابقة. يحدد تصنيف KVA السعة فقط. ويجب أيضًا تحديد الجهد، والطور، والتردد، وتكوين الاتصال، والممانعة، ومستوى العزل، والمعايير المطبقة.

اختيار الجهد الابتدائي والثانوي

يعد توافق الجهد أمرًا بالغ الأهمية عند شراء محول مثبت على عمود. على سبيل المثال، لا يمكن ببساطة توصيل التكوين المصمم لجهد مرافق واحد بشبكة أخرى دون التأكد من أن نظام العزل وترتيب الملفات والملحقات والتقييمات مناسبة.

يستخدم التكوين التمثيلي Guangbian 75KVA ترتيب جهد أولي يبلغ 4160 Grd Y / 2400V وإخراج ثانوي 120/240V. هذه القيم خاصة بالتطبيقات ولا يجب معاملتها كمواصفات عالمية لكل محول بقدرة 75 كيلو فولت أمبير.

يمكن أن تكون مواضع النقر مهمة أيضًا عندما يختلف الجهد الكهربي الوارد. يسمح تكوين الصنبور المحدد بشكل صحيح للمهندسين بالتعويض عن ظروف معينة لجهد الإمداد مع الحفاظ على جهد ثانوي مناسب. يجب دائمًا تأكيد نطاق النقر الدقيق وفقًا لمواصفات المشروع قبل الطلب.

الأساسية واللفات والعزل والتبريد

تعتمد كفاءة المحولات وعمر الخدمة بشكل كبير على المواد النشطة وجودة التصنيع. يوفر القلب المسار المغناطيسي، بينما تقوم اللفات بنقل الطاقة الكهربائية بين جوانب الجهد العالي والجهد المنخفض.

يستخدم تكوين Guangbian 75KVA المشار إليه اللفات النحاسية والفولاذ السليكوني الموجه نحو الحبوب للقلب. يتمتع النحاس بموصلية كهربائية عالية ويستخدم على نطاق واسع حيث يكون نقل التيار الفعال والأداء الحراري أمرًا مهمًا. يساعد الفولاذ الكهربائي الموجه نحو الحبوب على تقليل الفقد المغناطيسي عند معالجته وتجميعه بشكل صحيح.

تستخدم الوحدة تصميمًا مغمورًا بالزيت مع تبريد ONAN، مما يعني زيت طبيعي وهواء طبيعي. يدور زيت المحولات بشكل طبيعي لأنه يمتص الحرارة من القلب واللفات. يتم بعد ذلك نقل الحرارة عبر سطح الخزان إلى الهواء المحيط. يمكن أن يؤدي عدم وجود مضخات أو مراوح قسرية إلى تبسيط نظام التبريد وتقليل عدد المكونات المساعدة.

ومع ذلك، تتطلب المعدات المغمورة بالزيت اهتمامًا دقيقًا بسلامة الخزان، والختم، والبطانات، وحالة الزيت، وحماية البيئة. يساعد الفحص المنتظم في تحديد التسرب أو التآكل أو ارتفاع درجة الحرارة أو تدهور التوصيلات قبل أن تتحول هذه المشكلات إلى فشل كبير.

معلمات الأداء الهامة

تحتوي ورقة بيانات المحول على عدة قيم تؤثر بشكل مباشر على أداء التشغيل. يساعد فهم هذه الأرقام فرق الشراء على مقارنة المنتجات بشكل أكثر دقة بدلاً من التركيز فقط على سعر الشراء.

يمكن أن يساهم انخفاض الخسائر في تحسين كفاءة دورة الحياة، خاصة بالنسبة للمحولات التي تظل نشطة لفترات طويلة. ولهذا السبب فإن فقدان عدم التحميل يستحق الاهتمام حتى عندما يختلف الحمل المتصل بشكل كبير على مدار اليوم.

المعاوقة لها نفس القدر من الأهمية لتصميم النظام. إنه يؤثر على انخفاض الجهد تحت الحمل والتيار المتاح أثناء الأعطال. لذلك يجب على مهندسي الحماية استخدام قيمة المعاوقة التي تم التحقق منها من قبل الشركة المصنعة عند تنسيق معدات الحماية الأولية والنهائية.

حيث يتم استخدام محول مثبت على عمود بقدرة 75 كيلو فولت أمبير

يمكن أن تناسب سعة 75 كيلو فولت أمبير مجموعة واسعة من متطلبات التوزيع الأصغر. إن تركيبها العلوي المدمج يجعلها مفيدة بشكل خاص عندما يكون توفر الأرض وتكلفة التركيب والقرب من الحمل من الاعتبارات المهمة.

• التجمعات السكنية:توفير الكهرباء ذات الجهد المنخفض لمجموعات من المنازل حيث يكون الطلب المحسوب مناسبًا.
• كهربة الريف:دعم الوصول إلى الكهرباء في المناطق التي لا يزال توزيع النفقات العامة فيها عمليا.
• إنارة الشوارع والمناطق:توفير التوزيع المحلي للجهد المنخفض لشبكات الإضاءة.
• المرافق التجارية الصغيرة:تخدم المحلات التجارية والمكاتب ومباني الخدمات وغيرها من الأحمال الكهربائية المتوسطة.
• المدارس والمرافق العامة:توفير توزيع موضعي حيث يتطابق ملف تعريف الحمل مع قدرة المحول.
• التطبيقات الصناعية الصغيرة:دعم الأحمال الصناعية المساعدة أو منخفضة الطلب المناسبة.
• مشاريع البنية التحتية:توفير تحويل الطاقة المحلية لمشاريع عامة ومشاريع المرافق المختارة.

يعتمد التطبيق الأنسب على حساب الحمل الفعلي. لا ينبغي اختيار المحول لمجرد أن 75KVA يبدو قريبًا من الاستهلاك المتوقع. ينبغي النظر في تيارات البدء، وأحمال المحركات، والطلب الموسمي، وعامل الطاقة، والتوسع المستقبلي، وتنوع الأحمال.

كيفية اختيار المحول المناسب

يبدأ اختيار المحول الصحيح المثبت على عمود 75KVA بتحديد البيئة الكهربائية الكاملة. يمكن لقائمة المراجعة التالية أن تساعد المشترين على تجنب عدم تطابق المواصفات المكلفة.

1. حساب الحمل المتوقع.تحديد الطلب العادي وذروة الطلب ومتطلبات تشغيل المحرك والتوسع المستقبلي المحتمل.
2. تأكيد الجهد الأساسي.قم بمطابقة المحول بشبكة توزيع المرافق.
3. تأكيد الجهد الثانوي.تأكد من أن الإخراج يتطابق مع المعدات المتصلة والنظام الكهربائي المحلي.
4. اختر تكوين المرحلة الصحيح.الأنظمة أحادية الطور وثلاثية الطور لها متطلبات تطبيق مختلفة.
5. تحقق من التردد.تأكد من أن المحول مصمم لتردد الشبكة.
6. مراجعة المعاوقة.تأكيد التوافق مع حسابات خطأ التيار وتنسيق الحماية.
7. مراجعة متطلبات العزل.النظر في جهد النظام والظروف البيئية.
8. النظر في بيئة التثبيت.يمكن أن تؤثر درجة الحرارة والرطوبة والارتفاع والرياح والتعرض للملح والغبار والتآكل على متطلبات التصميم.
9. تحقق من المعايير المعمول بها.تأكد من أن وثائق المحولات واختبارها تلبي متطلبات السوق الوجهة.
10. مناقشة التخصيص قبل الإنتاج.يجب على الشركة المصنعة تأكيد المعايير الفنية بدلاً من الاعتماد على الافتراضات.

اعتبارات التثبيت والصيانة

التثبيت الصحيح ضروري لتشغيل المحولات بشكل موثوق. يجب أن تكون المعدات المثبتة على الأعمدة مدعومة بهيكل مناسب قادر على التعامل مع الوزن الميكانيكي والقوى البيئية. يجب أيضًا مراعاة الموافقات الكهربائية، والتأريض، وتوصيلات الموصلات، وأجهزة الحماية، والوصول للصيانة وفقًا للمتطلبات المحلية المعمول بها.

قبل التنشيط، يجب على الفنيين التحقق من معلومات لوحة الاسم، والوصلات، والتأريض، وحالة العزل، والمثبتات الميكانيكية، والبطانات، ومكونات الحماية. يجب أن تتبع إجراءات الاختبار مواصفات المشروع والمعايير المعمول بها.

بعد التشغيل، يمكن أن تساعد عمليات الفحص الروتينية في اكتشاف المشكلات الناشئة. يجب على موظفي الصيانة إيلاء اهتمام خاص لما يلي:

• تسرب الزيت أو تغيرات غير عادية في مستوى الزيت
• تآكل الخزان أو التركيبات أو أجهزة التثبيت
• البطانات التالفة أو الملوثة
• التوصيلات الكهربائية فضفاضة
• ارتفاع غير طبيعي في درجة الحرارة
• ضجيج أو اهتزاز غير عادي
• علامات ارتفاع درجة الحرارة أو تغير اللون
• حالة اتصالات التأريض
• الأضرار الناجمة عن الطقس القاسي أو التأثير الخارجي

تتطلب المحولات المغمورة بالزيت اهتمامًا خاصًا للتحكم في التسرب. لا ينبغي ببساطة تجاهل التسرب الصغير لأنه يمكن أن يشير إلى تدهور الختم أو الجلبة أو اللحام أو الحشية أو مكون الخزان. يمكن أن يؤدي التحقيق الفوري إلى تقليل مخاطر تلف المعدات وانقطاع الخدمة والمشاكل البيئية.

كيف يدعم Guangbian مشاريع المحولات

يعد اتساق التصنيع مهمًا بشكل خاص لمحولات التوزيع لأن الانحرافات الصغيرة في اللف أو التجميع الأساسي أو العزل أو الختم أو الاختبار يمكن أن تؤثر على الأداء الميداني على المدى الطويل. تتبع شركة Guangbian عملية إنتاج متعددة المراحل لحلول المحولات المثبتة على عمود 75KVA.

يتضمن سير عمل التصنيع المعالجة الأساسية، وإنتاج اللف، وتصنيع الخزانات واللحام، والتجفيف الفراغي، والتجميع، وتعبئة الزيت وختمه، والاختبار الكهربائي، والفحص النهائي، والتعبئة والتغليف. تتناول كل مرحلة جانبًا مختلفًا من موثوقية المحولات.

توفر Guangbian أيضًا حلول محولات مخصصة لمختلف الأسواق وأنظمة التوزيع. بالنسبة للمشاريع التي تتطلب تكوينات جهد محددة، أو ترتيبات مراحل، أو معايير، أو ملحقات، أو وثائق، يجب تأكيد المتطلبات الفنية قبل بدء الإنتاج.

الأسئلة المتداولة

ماذا يعني 75KVA على المحول؟

75 كيلو فولت أمبير هو معدل الطاقة الواضح للمحول. فهو يصف القدرة الكهربائية للمحول وليس كمية الطاقة التي سيستهلكها دائمًا. يعتمد حمل التشغيل الفعلي على المعدات المتصلة وعامل الطاقة وملف تعريف الحمل وظروف النظام.

هل محول 75KVA مناسب لتوزيع الطاقة السكنية؟

يمكن أن يكون مناسبًا للتوزيع السكني عندما يكون الطلب المحسوب متوافقًا مع سعة المحول والتكوين الكهربائي. يجب على المهندسين أن يأخذوا في الاعتبار عدد المستهلكين، وذروة الطلب، والتنوع، وأحمال المحركات، ومعدات التدفئة والتبريد، والنمو المستقبلي المحتمل.

ما هو الجهد الثانوي الذي يمكن أن يوفره المحول المثبت على عمود 75KVA؟

لا يتم تحديد الجهد الثانوي من خلال تصنيف 75KVA وحده. ويجب تحديده وفقًا للنظام الكهربائي الوجهة. يوفر تكوين Guangbian التمثيلي مخرجًا ثانويًا بقدرة 120/240 فولت، ولكن قد تكون هناك حاجة إلى تكوينات جهد أخرى لأسواق مختلفة.

لماذا يستخدم النحاس في لفات المحولات؟

يوفر النحاس موصلية كهربائية عالية وأداء حراري جيد. هذه الخصائص تجعلها مادة لف مستخدمة على نطاق واسع لمحولات التوزيع حيث يكون نقل التيار الموثوق والتشغيل الفعال أمرًا مهمًا.

ما هو تبريد أونان؟

ONAN يعني الزيت الطبيعي والهواء الطبيعي. يدور زيت المحولات بشكل طبيعي لأنه يمتص الحرارة من القلب والملفات، في حين يتم نقل الحرارة من خزان المحولات إلى الهواء المحيط دون مضخات أو مراوح قسرية.

ما الذي يجب التحقق منه قبل شراء محول 75KVA؟

يجب على المشترين تأكيد السعة المقدرة، والطور، والجهد الأساسي، والجهد الثانوي، والتردد، والممانعة، ومتطلبات العزل، وطريقة التبريد، وبيئة التثبيت، والمعايير المطبقة، والملحقات، ومتطلبات الاختبار، ووثائق التسليم.

هل يمكن لشركة Guangbian تخصيص محول مثبت على عمود 75KVA؟

يمكن لشركة Guangbian توفير حلول محولات مخصصة على أساس متطلبات المشروع. يجب على العملاء تقديم المواصفات الكهربائية التفصيلية ومتطلبات السوق المقصودة حتى يتمكن الفريق الهندسي من تحديد التكوين المناسب.

كيف يمكن تحسين عمر خدمة المحول المثبت على عمود؟

يمكن أن يساهم الحجم المناسب، والتركيب الصحيح، والحماية المناسبة، والتحميل المناسب، والفحص المنتظم، والتأريض الفعال، والانتباه الفوري لدرجة الحرارة غير الطبيعية، أو الضوضاء، أو تسرب الزيت، أو الظروف الكهربائية في التشغيل الموثوق به على المدى الطويل.

خاتمة

يمكن أن يكون المحول المثبت على عمود بقدرة 75 كيلو فولت أمبير حلاً فعالاً لتوزيع الطاقة المحلية ذات الجهد المتوسط ​​إلى الجهد المنخفض عندما تتوافق مواصفاته الكهربائية والميكانيكية بشكل صحيح مع المشروع. يمكن أن يؤدي تركيبه العلوي إلى تقليل متطلبات الأرض، في حين يوفر نظام التبريد ONAN المغمور بالزيت أسلوبًا مباشرًا لإدارة الحرارة للتطبيقات الخارجية.

ومع ذلك، لا ينبغي أبدًا أن تحدد القدرة وحدها قرار الشراء. الجهد الأولي والثانوي، تكوين الطور، التردد، المعاوقة، الخسائر، العزل، الظروف البيئية، هيكل التثبيت، الحماية، والمعايير المطبقة كلها تؤثر على ما إذا كان المحول سيعمل بشكل موثوق في هذا المجال.

جوانجبيانتجمع بين خبرة تصنيع المحولات وحلول المنتجات المخصصة لشبكات التوزيع المختلفة والتطبيقات الدولية. بدءًا من إنتاج القلب والملفات وحتى تصنيع الخزانات والتجفيف وتعبئة الزيت والاختبار الكهربائي والفحص النهائي، تساهم كل مرحلة في موثوقية المحول النهائي.
