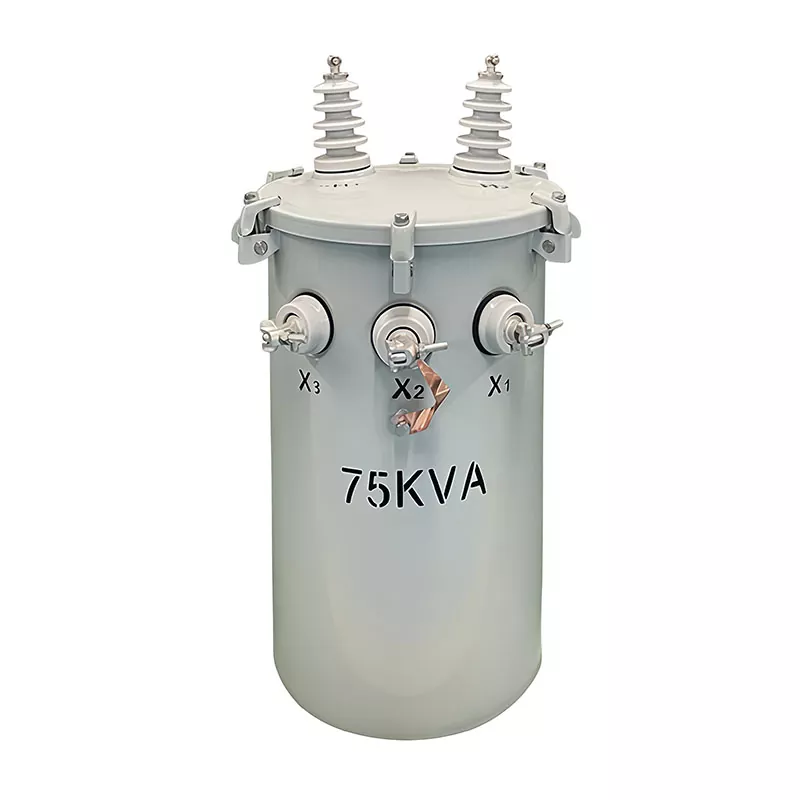

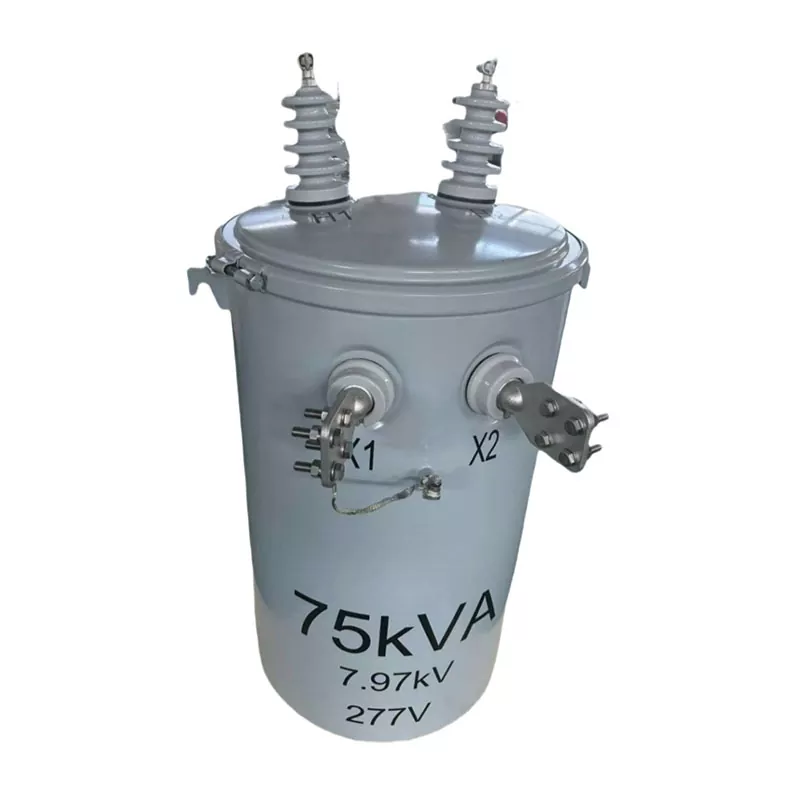

محول مثبت على عمود 75 كيلو فولت أمبير

تم تصميم المحول المثبت على عمود 75KVA من Guangbian لتوزيع الطاقة الخارجية بشكل مستقر في المجتمعات السكنية ومشاريع كهربة الريف والمجمعات الصناعية والمدارس والمستشفيات والمرافق التجارية. تم تصميم هذا المحول بأنظمة عزل متقدمة وتكنولوجيا متينة مغمورة بالزيت، ويوفر تنظيمًا موثوقًا للجهد، وفقدانًا منخفضًا للطاقة، وعمر خدمة طويل في مختلف الظروف البيئية.

باعتبارها شركة صينية متخصصة في تصنيع المحولات تتمتع بأكثر من 20 عامًا من الخبرة، تتخصص Guangbian في إنتاج محولات مثبتة على أعمدة عالية الجودة أقل من 35KV للعملاء في جميع أنحاء أفريقيا وجنوب شرق آسيا وآسيا الوسطى وأمريكا الجنوبية والشرق الأوسط.

ما هو المحول المثبت على القطب 75KVA؟

المحول المثبت على القطب بقدرة 75 كيلو فولت أمبير هو محول توزيع مدمج مغمور بالزيت يتم تركيبه مباشرة على أعمدة الكهرباء لتقليل الكهرباء ذات الجهد المتوسط ​​إلى طاقة منخفضة الجهد مناسبة للمنازل والمباني التجارية والتطبيقات الصناعية الصغيرة.

يستخدم هذا النوع من المحولات على نطاق واسع لأنه يقدم:

● توزيع الطاقة بكفاءة

● سهولة التركيب والصيانة

● تقليل إشغال الأراضي

● مقاومة ممتازة للعوامل الجوية

● عملية مستقرة على المدى الطويل

يتم تصنيع محول Guangbian 75KVA وفقًا لمعايير المحولات الدولية ويمكن تخصيصه لأنظمة الشبكة المختلفة ومتطلبات الجهد.

القدرة والمرحلة

ابدأ بـ "75KVA، مرحلة واحدة" في الجزء العلوي من ورقة بيانات المحول. KVA يرمز إلى كيلوفولت أمبير - وهو مقياس للقوة الظاهرة. 75 كيلو فولت أمبير هو الحد الأقصى للحمل الذي يمكن لهذه الوحدة التعامل معه. الكلمة الأساسية: "يمكن التعامل معها"، وليس "يجب تشغيلها". من الناحية العملية، حافظ على الحمولة عند حوالي 80% من السعة المقدرة. يؤدي ذلك إلى إطالة عمر خدمة المحول بشكل كبير.

يحتوي المحول أحادي الطور على مرحلة إدخال واحدة ومرحلة إخراج واحدة. يناسب المناطق السكنية وإضاءة الشوارع والمنشآت التجارية الصغيرة. من ناحية أخرى، تخدم الوحدات ثلاثية الطور المصانع ومباني المكاتب حيث تتطلب الطاقة الصناعية 380 فولت.

معلمات الجهد

الجهد الأساسي: 4160 جيجا Y / 2400 فولت

يخبرك هذا بما يمكن أن يتصل به الجانب عالي الجهد. "Grd Y" تعني اتصال واي مؤرض - محايد مرتبط بالأرض. 4160 فولت هو جهد خط إلى خط، 2400 فولت هو جهد خط إلى محايد. يعد هذا تصنيفًا شائعًا في أنظمة التوزيع في أمريكا الشمالية، ولهذا السبب غالبًا ما ترى محول 4160 فولت مدرجًا في المواصفات لأسواق التصدير.

يحتوي مغير الصنبور على 5 أوضاع: +2.5%، 0%، -2.5%، -5%، -7.5%. عندما يتقلب الجهد الكهربي الوارد، يمكنك ضبط الصنبور للحفاظ على استقرار الإخراج. يشير الموضع B أو 2 إلى الإعداد الاسمي.

الجهد الثانوي: 120/240 فولت

هذا هو جانب إخراج الجهد المنخفض. عادةً ما يوفر المحول أحادي الطور 120 فولت أو 240 فولت. يتعامل مخرج 240 فولت مع الأحمال الأكبر مثل وحدات التيار المتردد وسخانات المياه. الجانب 120 فولت؟ هذا للأضواء ومنافذ الحائط. مع وجود كلا الجهدين في وحدة واحدة، لن تحتاج إلى إعداد تنحي منفصل.

المواد والتصنيع

مادة اللف: النحاس

النحاس موصل أفضل من الألومنيوم، لذا فهو يعمل بشكل أكثر برودة ويهدر طاقة أقل. نحن نبني بالنحاس في منشأة GUANGBIAN بالصين - بتكلفة أكبر مقدمًا، لكن الموثوقية على المدى الطويل تستحق العناء.

النواة: فولاذ السيليكون الموجه للحبوب

السيليكون الصلب هو ما يجعل المحول يعمل مغناطيسيا. "الموجه نحو الحبوب" يعني فقط أن البلورات تصطف في اتجاه واحد، وهذا يقلل من الخسائر المغناطيسية. نتيجة؟ تظل خسائر عدم التحميل منخفضة، وترتفع الكفاءة.

طريقة التبريد: أونان

ONAN = الزيت الطبيعي، الهواء الطبيعي. يتحرك الزيت من تلقاء نفسه، ويسحب الحرارة من القلب واللفات. لا مضخات. لا المشجعين. أشياء أقل للفشل. بالنسبة لوحدة مثبتة على عمود في مكان مجهول، فإن هذا النوع من البساطة مهم.

مقاييس الكفاءة

فقدان عدم التحميل: 225 وات | فقدان الحمل: ≥750 وات | المعاوقة: .52.5%

فقدان عدم التحميل هو ما يرسمه المحول وهو جالس هناك، نشطًا ولكن مفرغًا. 225 واط منخفضة جدًا. يحدث فقدان الحمل بكامل طاقته — 750 واط أمر طبيعي بالنسبة لفئة الحجم هذه. تؤثر المعاوقة، حوالي 2.5%، على تيار الدائرة القصيرة وتنظيم الجهد.

يخبرك تيار الإثارة ≥2.5% أن الجودة الأساسية صلبة. لا يتطلب الأمر الكثير من القوة للمغناطيس. هذه هي الأرقام التي ستجدها في كل ورقة بيانات محولات GUANGBIAN - التي نقوم بتصنيعها في الصين واختبار كل وحدة قبل أن تغادر المصنع.

معايير الشهادة

سلسلة IEEE C57.12، ANSI C57.12.20

IEEE C57 هو المعيار الفني للمحولات من معهد مهندسي الكهرباء والإلكترونيات. ANSI هو المعهد الوطني الأمريكي للمعايير. عندما تلبي الوحدة كلا الأمرين، فأنت تعلم أن طرق التصميم والاختبار ترقى إلى المستوى الدولي.

تتطلب قراءة ورقة بيانات المحولات بعض الممارسة، ولكنها مهارة أساسية في الشراء. لا تزال لديك أسئلة؟ تواصل مع فريق GUANGBIAN الفني. نقوم بالتصنيع في مصنعنا في الصين ويمكننا إرشادك خلال عملية الاختيار الفردية.

مصنعنا

ورشة الصفائح المعدنية

ورشة لف الفويل

ورشة لف

ورشة فرن اللف

ورشة تجميع المحولات

ورشة تشغيل المحولات

عملية التصنيع

يتبع إنتاج كل محول مثبت على عمود بقدرة 75 كيلو فولت أمبير إجراءات تصنيع صارمة:

● قطع وتكديس قلب المحولات

● إنتاج لفائف المتعرجة

● تصنيع ولحام الخزانات

● عملية التجفيف بالفراغ

● تجميع المحولات

● تعبئة وختم الزيت

● اختبار الأداء الكهربائي

● التفتيش النهائي والتعبئة والتغليف

نظام التصنيع المتكامل هذا يساعد Guangbian في الحفاظ على جودة المنتج المتسقة والقدرة التنافسية من حيث التكلفة.

الاتصال قوانغبيان

إذا كنت تبحث عن مصنع ومورد محترف للمحولات في الصين، فإن Guangbian يمكنها توفير حلول مخصصة للمحولات المثبتة على عمود 75KVA وفقًا لمتطلبات مشروعك.

سواء كان مشروعك مخصصًا لكهربة الريف، أو التوزيع الصناعي، أو البنية التحتية العامة، أو أنظمة الطاقة المتجددة، يمكن لفريقنا الهندسي أن يدعمك بمنتجات محولات موثوقة وحلول تقنية.

اتصل بـ Guangbian اليوم للحصول على:

● الاستشارة الفنية

● مواصفات المحولات

● دعم صانعي القطع الأصلية وتصنيع التصميم الشخصي

● اقتباس المصنع

● حلول الشحن الدولي
