SWER محول مثبت على قطب واحد

إن المحول المثبت على قطب واحد SWER من شركة Zhejiang Guangbian Electric Power Technology Co., Ltd هو حل توزيع عالي الكفاءة مصمم لأنظمة الطاقة الريفية والنائية ذات السلك الواحد (SWER). مع أكثر من 20 عامًا من الخبرة في تصنيع المحولات والامتثال الكامل للمعايير العالمية، توفر Guangbian تحويل جهد مستقر وآمن وفعال من حيث التكلفة للبيئات خارج الشبكة والضعيفة.

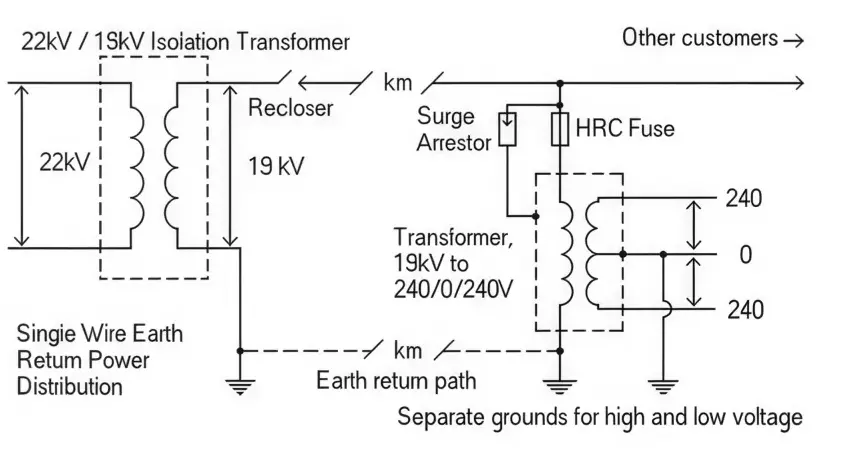

ما هو محول SWER المثبت على قطب واحد؟

محول SWER المثبت على قطب واحد هو محول توزيع متخصص مثبت على عمود يستخدم في أنظمة إعادة الأرض ذات السلك الواحد، ويتم نشره عادةً في مشاريع كهربة الريف حيث لا تتوفر البنية التحتية التقليدية ثلاثية الطور.

إنه يخفض بكفاءة طاقة توزيع الجهد المتوسط ​​إلى جهد منخفض قابل للاستخدام في التطبيقات السكنية والزراعية والصناعية الصغيرة.

يستخدم على نطاق واسع في الشبكات النائية بسبب:

● هيكل التثبيت المبسط

● انخفاض تكلفة البنية التحتية

● كفاءة عالية في التوزيع لمسافات طويلة

● قدرة قوية على التكيف في المناطق الريفية

ما الذي يجعل محول SWER مختلفًا؟

لم يتم تصميم معظم المحولات القياسية مع وضع مبادئ تشغيل SWER في الاعتبار. النتيجة؟ انهيار العزل المبكر، وعدم استقرار الجهد، وفشل عمليات التفتيش، وتقصير عمر الخدمة بشكل كبير. صممت GUANGBIAN هذه الوحدة خصيصًا لتلبية متطلبات شبكات SWER - مما أدى إلى التخلص من نقاط الألم هذه من الألف إلى الياء.

ما الذي يميز هذه الوحدة؟

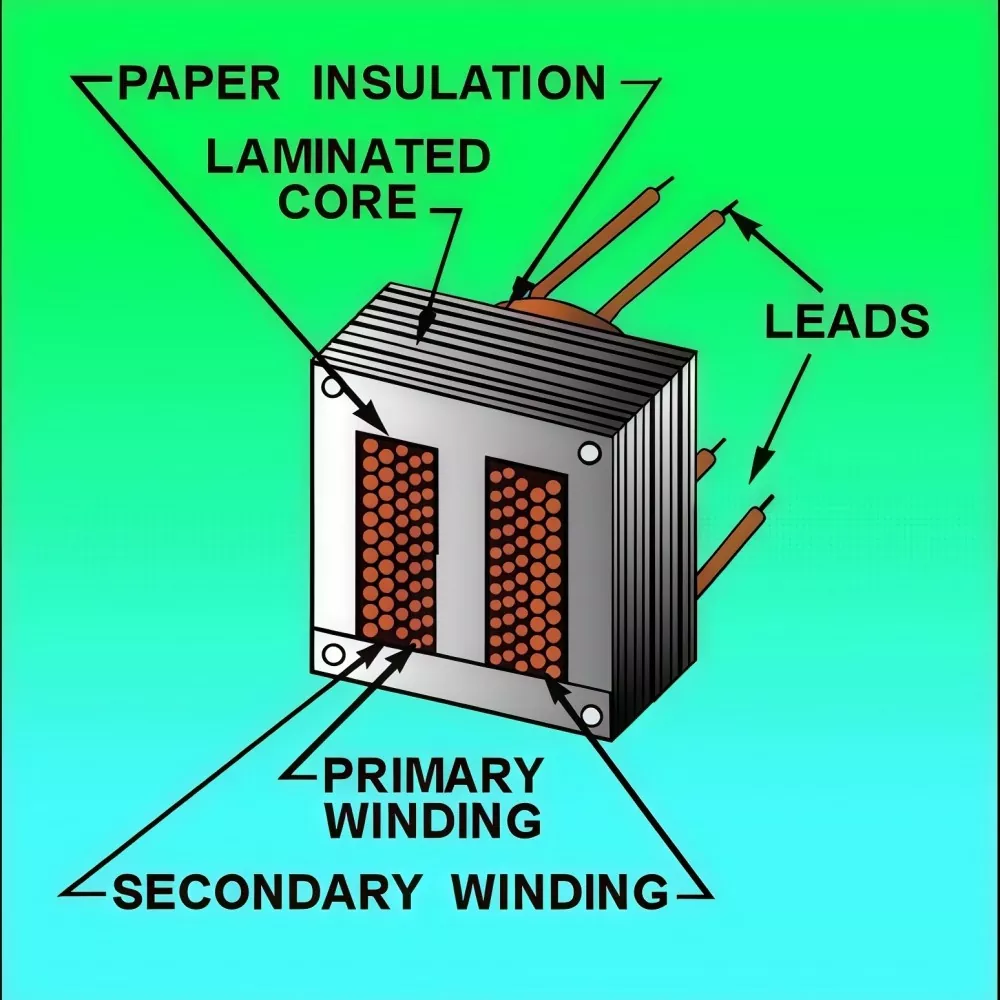

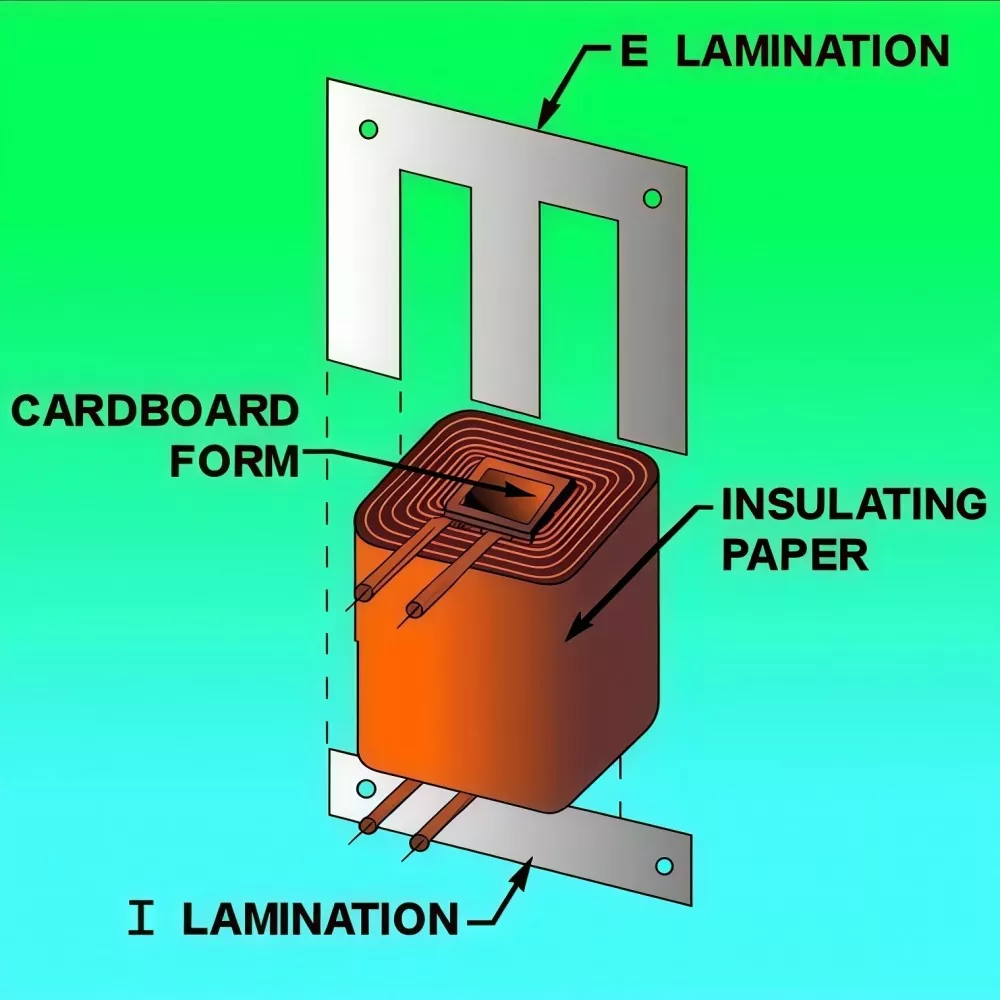

تصميم متعرج تم ضبطه لواجب SWER:

تم تحسين لف محول SWER المثبت على قطب واحد لظروف الجهد الخاصة بـ SWER بدلاً من استخدام هيكل عزل موحد.

تصميم عزل متدرج من الطرف A (الخط) إلى الطرف X (الأرض)

محطة معززة لإجهاد جهد الخط المستمر

عزل تدريجي مطابق لمستويات جهد اللف الفعلية

محطة X معززة للاتصال التأريض المباشر للقطب

مصمم لظروف جهد SWER غير المتماثل، على عكس المحولات القياسية

يعمل هذا التصميم على تحسين الموثوقية وسلامة العزل في أنظمة توزيع SWER الريفية.

تستخدم المحولات التقليدية أحادية الطور شبه عزل موحد عبر كلا المحطتين. في واجب SWER، يعني هذا أن إجهاد العزل يتضاعف بشكل أساسي - ويحدث الفشل عادةً في غضون 3 إلى 5 سنوات. يحافظ نهج GUANGBIAN المخصص على إجهاد العزل ضمن حدود التصميم طوال فترة الخدمة الكاملة للمحول.

كيف يحافظ إعداد التأريض على استقرار الجهد؟

● يقلل المقطع العرضي لطرف التأريض الكبير من مقاومة المسار الأرضي ويحسن استقرار عودة التيار

● تساعد المقاومة المنخفضة على منع مخاطر الاتصال غير المحكم وارتفاع درجة الحرارة المحلية

● يضمن مسار تيار SWER مغلق ومستقر مع تقلب جهد الخرج في حدود ±2%

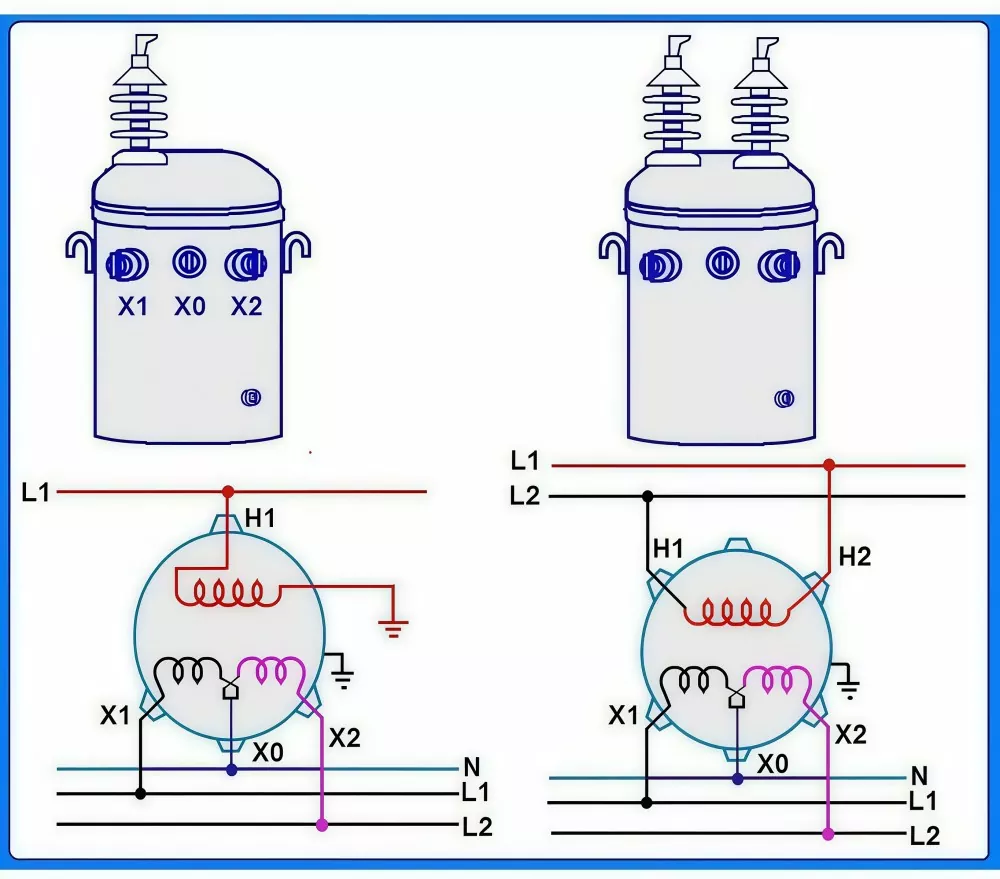

● تتبع اللفات معايير وضع العلامات الطرفية IEC A/X، مما يمنع أخطاء الأسلاك مثل القطبية المعكوسة ويضمن تركيب SWER الصحيح

تنظيم الجهد لمسافات طويلة:

● مجهزة بمبدل صنبور بدون تحميل ذو 5 مواضع (نطاق 18 كيلو فولت - 20 كيلو فولت)

● يعوض انخفاض الجهد عبر خطوط توزيع SWER الطويلة

● يحافظ على خرج ثابت 240 فولت من بداية الخط إلى نهايته

● تتم معايرة جميع إعدادات الصنبور في المصنع وفقًا لمعايير الدقة IEC

وهذا يضمن الأداء المتسق والحماية للمعدات النهائية في شبكات الطاقة الريفية لمسافات طويلة.

كيف تصمد في الظروف الصعبة؟

يحافظ الغلاف المغلق المغمور بالزيت على الماء والغبار، ويتعامل مع تقلبات درجات الحرارة، ويتجاهل التعرض للأشعة فوق البنفسجية. إنه يمتد من -40 درجة مئوية حتى +55 درجة مئوية - لذلك تقع الهضاب المرتفعة والمراعي المفتوحة والمناطق المشجرة والمسطحات الصحراوية ضمن نافذة التشغيل الخاصة به دون أي تعديلات خاصة.

تبريد ONAN - اختصار للهواء الطبيعي الزيتي - لا يعتمد على مراوح ولا مضخات ولا شيء يدور أو يبلى. بعد أن يتم تثبيته على العمود، فإنه يعتني بنفسه إلى حد كبير. بالنسبة لساعات عمل الطاقم بعيدًا عن أقرب شاحنة خدمة، فإن ذلك يترجم إلى تكاليف صيانة أقل بكثير على مدار عمر الوحدة.

تلبية المعايير الدولية

تم تصميم كل وحدة وتصنيعها واختبارها وفقًا للمعيار IEC 60076، وهو المعيار المعترف به عالميًا لمحولات الطاقة. يتم وضع الأعمال الورقية وإمكانية التتبع من أرضية المصنع.

تأتي تقارير اختبار المصنع الكاملة مع كل محول، وهي مفيدة عندما تقدم عطاءات على مشاريع أو تحتاج إلى اجتياز عملية فحص.

ترى أنظمة SWER الأعطال الأرضية أحادية الطور بشكل مختلف عن الشبكات القياسية. تم تصنيف هذا المحول ليأخذ 20 ضعف تياره المقدر لمدة ثانيتين كاملتين في ظل ظروف الأعطال تلك - عند إقرانه بحماية الخط القياسية، فإنه يزيل الأخطاء بسرعة ويحافظ على الضرر بعيدًا عن المعدات.

أين يتم استخدامه؟

يعد محول SWER المثبت على قطب واحد مثاليًا لإمدادات الطاقة الريفية والبعيدة منخفضة التكلفة والمسافات الطويلة:

● كهربة الريف: تزويد المنازل المعزولة بالطاقة بتكلفة أقل بنسبة تصل إلى 70% تقريبًا مقارنة بالأنظمة التقليدية

● المواقع البعيدة غير المأهولة: أبراج الاتصالات، ومحطات الأرصاد الجوية، ونقاط مراقبة الغابات/الحرائق، والمراكز الحدودية

● الزراعة: مضخات الري، وأنظمة الثروة الحيوانية، والدفيئات الزراعية، والمعدات الزراعية المتفرقة

● معسكرات البناء والتعدين: توفير الطاقة المؤقتة للطرق السريعة والسكك الحديدية وعمليات التعدين قبل تمديد الشبكة

● الجزر والمرافق خارج الشبكة: المنتجعات الصغيرة، ومحطات الحراسة، والبنية التحتية السياحية النائية

حل عملي للمناطق التي لا يكون فيها تمديد الشبكات التقليدية ثلاثية الطور فعالاً من حيث التكلفة.

لماذا تعمل وحدة GUANGBIAN SWER بشكل أفضل？

غالبًا ما تعاني المحولات القياسية في أنظمة SWER، مما يؤدي إلى إجهاد العزل وعدم استقرار الجهد واحتياجات الصيانة العالية.

تم تصميم المحول المثبت على عمود واحد GUANGBIAN SWER خصيصًا لتشغيل SWER:

● تصميم متعرج وعزل مصمم خصيصًا لظروف SWER

● هيكل التأريض الأمثل لتيار العودة المستقر

● تحسين استقرار الجهد وموثوقية النظام

● تقليل مشكلات الصيانة وإطالة عمر الخدمة

● سهولة الامتثال لمتطلبات التفتيش

● مصمم لتطبيقات SWER في العالم الحقيقي، وليس مقتبسًا من نماذج المحولات التقليدية.

المعايير العالمية وضمان الجودة

قامت شركة Zhejiang Guangbian Electric Power Technology Co., Ltd ببناء أساس تقني قوي منذ عام 2004، حيث تطورت من شركة تصنيع محولات محلية إلى مورد عالمي.

تشمل المزايا الرئيسية ما يلي:

● أكثر من 20 عامًا من الخبرة في هندسة المحولات

● فريق هندسي معتمد ذو خبرة بمعايير عالمية

● نظام إنتاج متعدد الورش يضمن إمكانية تتبع العملية بالكامل

● التحسين المستمر في التصميم والكفاءة والامتثال للسلامة

● عمليات التصدير المستقلة التي أنشئت في عام 2020

وهذا يضمن أن كل محول SWER المثبت على قطب واحد يلبي التوقعات العالمية من حيث الموثوقية والسلامة.
