كيف يمكن لمحول مثبت على عمود بقدرة 37.5 كيلو فولت أمبير تحسين التوزيع الموثوق للطاقة

جوانجبيانيزودمحول مثبت على عمود بقدرة 37.5 كيلو فولت أمبيرلأنظمة التوزيع العلوية التي تخدم الأحمال السكنية والزراعية والتجارية والصناعية الخفيفة. تم تصميم هذا المحول للنشر العملي في الهواء الطلق، ويجمع بين التركيب المدمج المثبت على عمود، واللفائف النحاسية، وعزل الزيت، والتصنيع الخاضع للرقابة، واختبار المصنع لدعم توزيع الطاقة المستقر من الجهد المتوسط ​​إلى الجهد المنخفض.

المحول المثبت على عمود بقدرة 37.5 كيلو فولت أمبير هو محول توزيع مصمم لتقليل كهرباء الجهد المتوسط ​​من الخطوط الهوائية إلى جهد أقل مناسب للمستخدمين النهائيين. إن قدرتها المقدرة 37.5 كيلو فولت أمبير تجعلها مناسبة للأحمال الكهربائية المعتدلة نسبيًا حيث يفضل تركيب محول مدمج ومرتفع. تشرح هذه المقالة كيفية عمل المحول، ومكان استخدامه، وما هي العوامل الفنية التي تؤثر على الأداء، وكيفية تصنيعه واختباره، ولماذا يمكن أن يكون التثبيت المثبت على عمود عمليًا لشبكات التوزيع العامة الحديثة.

جدول المحتويات

ما هو المحول المثبت على القطب 37.5KVA؟

كيف يعمل المحول المثبت على القطب بقدرة 37.5 كيلو فولت أمبير؟

أين يتم استخدام محول مثبت على عمود 37.5KVA؟

ما هي الميزات الرئيسية؟

كيف يتم تصنيع المحول؟

ما الاختبار الذي يجب على المشترين مراعاته؟

لماذا تختار محول التوزيع المثبت على عمود؟

كيف يجب على المشترين اختيار المحول المناسب؟

الأسئلة المتداولة

خاتمة

ما هو المحول المثبت على القطب 37.5KVA؟

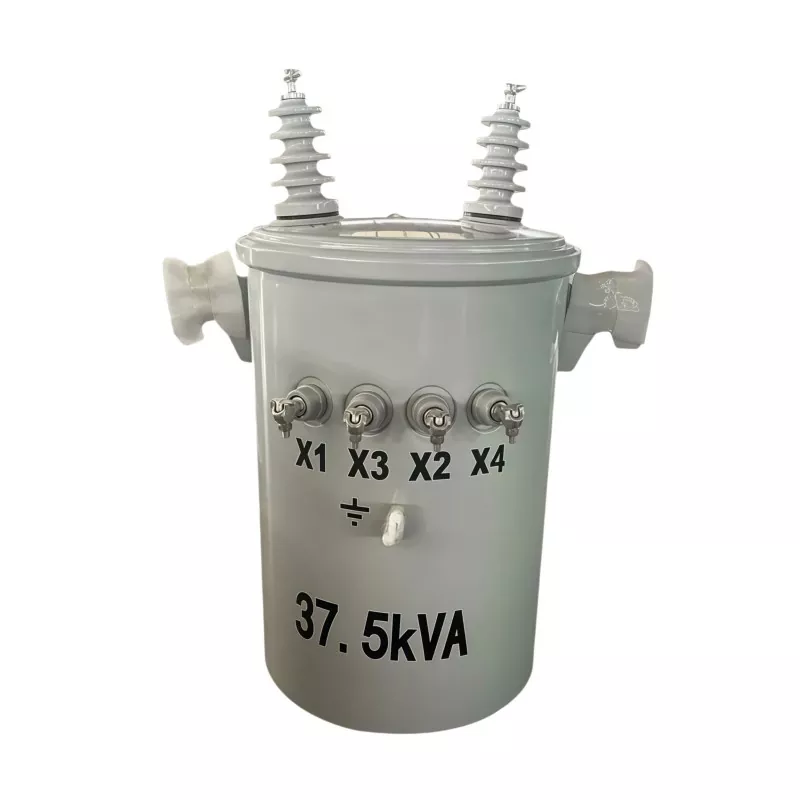

المحول المثبت على عمود بقدرة 37.5 كيلو فولت أمبير هو جهاز توزيع كهربائي مثبت على عمود المرافق أو هيكل دعم علوي مماثل. وتتمثل وظيفتها الأساسية في خفض الكهرباء ذات الجهد المتوسط ​​من خط التوزيع العلوي إلى جهد منخفض يمكن استخدامه من قبل المستهلكين السكنيين والزراعيين والتجاريين والصناعيين الخفيفين.

يمثل تصنيف 37.5KVA قدرة الطاقة الظاهرة للمحول. في تخطيط التوزيع العملي، يمكن أن تكون هذه السعة مناسبة للشبكات ذات الطلب المعتدل حيث قد يؤدي المحول الأكبر إلى توفير سعة غير ضرورية بينما قد تصبح الوحدة الأصغر محملة بشكل زائد.

يوفر التكوين المثبت على العمود أيضًا بديلاً عمليًا للمعدات المثبتة على الأرض. نظرًا لأن المحول مرتفع، يمكن أن تظل المساحة الأرضية القيمة متاحة للطرق أو المباني أو العمليات الزراعية أو البنية التحتية الأخرى.

بالنسبة للمشترين الذين يبحثون عن تكوينات مختلفة للمحولات، توفر حلول محولات الطاقة من Guangbian معلومات إضافية حول خيارات المحولات المغمورة بالزيت، والنوع الجاف، والمثبتة على عمود.

كيف يعمل المحول المثبت على القطب بقدرة 37.5 كيلو فولت أمبير؟

يعتمد مبدأ التشغيل على الحث الكهرومغناطيسي. على الرغم من أن المعدات مدمجة، إلا أن تشغيلها يعتمد على الأداء المنسق بين القلب المغناطيسي، والملف الأولي، والملف الثانوي، ونظام العزل، ووسط التبريد.

1. مدخلات الجهد المتوسط

تصل الطاقة الكهربائية من شبكة توزيع علوية وتدخل في الملف الأساسي للمحول. يعتمد التكوين الدقيق لجهد الإدخال والإخراج على متطلبات المشروع ومعايير المرافق المطبقة.

2. توليد المجال المغناطيسي

يخلق التيار المتردد الذي يتدفق عبر الملف الأولي مجالًا مغناطيسيًا متغيرًا في قلب المحول. يُستخدم الفولاذ الكهربائي الموجه نحو الحبوب بشكل شائع في قلوب محولات التوزيع لأن خصائصه المغناطيسية تساعد في التحكم في فقد النواة.

3. تحويل الجهد

يؤدي المجال المغناطيسي المتغير إلى إحداث جهد في الملف الثانوي. تحدد نسبة اللفات بين الملفين الأولي والثانوي علاقة تحويل الجهد، مما يسمح بتخفيض مصدر الجهد المتوسط ​​إلى جهد أقل قابل للاستخدام.

4. توصيل الطاقة ذات الجهد المنخفض

ويتم بعد ذلك توصيل الكهرباء المحولة إلى الأحمال المتصلة من خلال شبكة التوزيع ذات الجهد المنخفض. يساعد الحجم المناسب للمحولات في الحفاظ على ظروف تشغيل مقبولة مع تجنب فقدان السعة والطاقة غير الضرورية.

أين يتم استخدام محول مثبت على عمود 37.5KVA؟

تعتبر سعة 37.5 كيلو فولت أمبير ذات صلة بشكل خاص بأنظمة التوزيع ذات الطلب الكهربائي المنخفض إلى المتوسط. تشمل التطبيقات النموذجية ما يلي:

• التوزيع السكني:توريد المنازل والتجمعات السكنية الريفية والمجتمعات الصغيرة.
• كهربة الريف:دعم توسيع الشبكة في المناطق التي يتم فيها استخدام التوزيع العلوي على نطاق واسع.
• المنشآت الزراعية:توفير الطاقة لمضخات الري والمباني الزراعية ومرافق الثروة الحيوانية ومعدات الدفيئة.
• المباني التجارية الصغيرة:دعم المحلات التجارية والمكاتب وورش العمل ومرافق التخزين والمباني المماثلة.
• الأحمال الصناعية الخفيفة:توفير مرافق المعالجة الصغيرة وورش الصيانة ذات الطلب المعتدل.
• المشاريع المؤقتة:توفير التوزيع الكهربائي في الهواء الطلق لتطبيقات البناء أو الهندسة المختارة.

قبل تحديد المحول، يجب على المهندسين حساب الطلب الفعلي والمتوقع على الحمل بدلاً من اختيار المعدات فقط وفقًا للسعة الاسمية.

ما هي الميزات الرئيسية للمحول المثبت على القطب بقدرة 37.5 كيلو فولت أمبير؟

تؤثر العديد من خصائص البناء والأداء على مدى ملاءمة المحول المثبت على عمود لمشروع التوزيع الخارجي.

بالنسبة لفرق المشتريات، يجب تقييم هذه الخصائص جنبًا إلى جنب مع نسبة الجهد المطلوبة والتردد وتكوين الطور ومستوى العزل والظروف البيئية والمعايير المطبقة ومواصفات المرافق.

كيف يتم تصنيع المحول؟

جودة التصنيع لها علاقة مباشرة بموثوقية المحولات. بالنسبة للوحدة المثبتة على عمود بقدرة 37.5 كيلو فولت أمبير، تتضمن عملية الإنتاج مراحل متعددة يتم التحكم فيها بدلاً من مجرد تجميع الخزان والقلب والملفات.

التصنيع الأساسي

يتم تصنيع القلب من صفائح الفولاذ الكهربائية التي يتم قطعها إلى أبعاد يمكن التحكم فيها وتجميعها في دائرة مغناطيسية. يساعد التكديس المناسب، وترتيب المفاصل، وحالة السطح، وضغط التثبيت على التحكم في الخسائر المغناطيسية والاستقرار الميكانيكي.

لف الدقة

تحدد مرحلة اللف الخصائص الكهربائية والميكانيكية المهمة. تحدد معلومات منتج Guangbian اللفات النحاسية النقية لوحدتها بقدرة 37.5KVA. يجب التحكم بعناية في حجم الموصل، وعدد اللفات، وشد الملف، وترتيب الطبقات، ونظام العزل.

بعد اللف، يمكن للتشريب الفراغي أن يساعد المواد العازلة على اختراق المساحات داخل الملف وتحسين التثبيت الميكانيكي والأداء العازل ونقل الحرارة.

الجمعية الأساسية والملف

يتم تجميع الملفات النهائية مع قلب المحول ومكونات العزل والوصلات الكهربائية. تعتبر الخلوصات المناسبة بين المكونات النشطة ضرورية لأداء العزل والتشغيل الآمن.

تجميع الخزان

يتم تثبيت الجزء النشط داخل خزان المحولات ويتم غمره في الزيت العازل. يعمل الزيت كوسيلة عازلة للكهرباء وكوسيط تبريد. تنص معلومات التصنيع المنشورة لشركة Guangbian على أن الزيت العازل المعدني يتم تجفيفه وتفريغ الغاز منه قبل ملئه، بينما يتم فحص لحام الخزان للتأكد من سلامته.

ما الاختبار الذي يجب على المشترين مراعاته؟

يعد اختبار المصنع جزءًا مهمًا من شراء المحولات لأنه لا يمكن تقييم الأداء الكهربائي بشكل موثوق من المظهر وحده. وفقاً لمعلومات المنتج المنشورة لشركة Guangbian، فإن وحدتها 37.5KVA تخضع لعدة اختبارات قبل الشحن.

• اختبار عدم التحميل:يتحقق من التيار والخسائر ذات الصلة الأساسية في ظل ظروف عدم التحميل.
• اختبار الحمل:يقيم خسائر الحمل وأداء ارتفاع درجة الحرارة في ظل ظروف التشغيل المقدرة.
• تحمل اختبار الجهد:يتحقق من قدرة العزل ضد الفولتية المحددة لاختبار تردد الطاقة.
• اختبار الجهد الدافع:يساعد في تقييم قدرة نظام العزل على تحمل ظروف الجهد الزائد العابر.
• اختبار الزيت العازل:يقيم الخصائص مثل جهد الانهيار والخصائص المتعلقة بالرطوبة.
• قياس مقاومة التيار المستمر:يساعد على تحديد العيوب في مقاومة اللف والتوصيلات الكهربائية.

بالنسبة لمشتريات المشروع، يجب على المشترين طلب تقرير الاختبار المطبق والتأكد من أن متطلبات الاختبار تتوافق مع معايير بلد الوجهة والمواصفات الفنية للمرافق المحلية.

لماذا تختار محول التوزيع المثبت على عمود؟

تعتبر المحولات المثبتة على عمود عملية بشكل خاص حيث تعتمد شبكة التوزيع بالفعل على الموصلات العلوية. يمكن أن يوفر تكوينها المرتفع العديد من المزايا الهندسية والبنية التحتية.

• الاستخدام الفعال للمساحة:لا يتطلب المحول مساحة تركيب كبيرة على مستوى الأرض.
• التوافق مع الشبكات الهوائية:يتصل التكوين بشكل طبيعي بخطوط التوزيع العلوية.
• انخفاض المتطلبات المدنية:بالمقارنة مع بعض المنشآت الأرضية، قد تكون هناك حاجة إلى عدد أقل من الهياكل الأرضية المخصصة.
• الانتشار الريفي العملي:التكوين مناسب لتوسيع شبكات التوزيع عبر المجتمعات المتفرقة.
• ملاءمة في الهواء الطلق:هيكل مقاوم للطقس يدعم ظروف التشغيل المكشوفة.
• الصيانة التي يمكن الوصول إليها:يمكن لموظفي المرافق فحص المعدات وصيانتها باستخدام إجراءات السلامة المناسبة.

ومع ذلك، يجب أن يتوافق التثبيت دائمًا مع القوانين الكهربائية المحلية، ومتطلبات تحميل العمود، والتراخيص، وقواعد التأريض، ومتطلبات الحماية، وإجراءات المرافق. ولذلك ينبغي دمج اختيار المحولات في تصميم التوزيع الشامل بدلاً من التعامل معه كقرار شراء معزول.

كيف يجب على المشترين اختيار المحول المناسب؟

يتضمن اختيار محول 37.5KVA أكثر من مجرد تأكيد رقم KVA. يجب على مهندسي المشتريات مراجعة المتطلبات الكهربائية والبيئية الكاملة قبل تقديم الطلب.

1. تأكيد الحمل:حساب الطلب الحالي والنمو المستقبلي المعقول.
2. تأكيد متطلبات الجهد:تحديد الفولتية الأولية والثانوية حسب نظام التوزيع.
3. التحقق من تكوين المرحلة:تحديد ما إذا كان المشروع يتطلب معدات أحادية الطور أو ثلاثية الطور.
4. تكرار المراجعة:تأكيد التوافق مع تردد الشبكة الكهربائية المحلية.
5. تقييم شروط التثبيت:ضع في اعتبارك درجة الحرارة المحيطة والارتفاع والرطوبة والتلوث والرياح والتعرض.
6. التحقق من متطلبات الحماية:تنسيق الصمامات والحماية من زيادة التيار والتأريض ومعدات الحماية الأخرى.
7. طلب الوثائق الفنية:مراجعة الرسومات ومعلومات اللوحة وتقارير الاختبار والمعايير المعمول بها.
8. تقييم قدرة المورد:ضع في اعتبارك خبرة التصنيع وإجراءات الفحص وإمكانية التتبع والقدرة على التسليم ودعم ما بعد البيع.

يجب أن يكون مورد المحولات الموثوق به قادرًا على مناقشة هذه المعلمات قبل الإنتاج بحيث يتطابق التكوين النهائي مع المشروع الفعلي بدلاً من الاعتماد على مواصفات عامة.

الأسئلة المتداولة

ماذا يعني 37.5KVA على المحول؟

37.5KVA هي قدرة الطاقة الظاهرة المقدرة للمحول. فهو يشير إلى قدرة التحميل الكهربائي في ظل ظروف التشغيل المحددة ويجب أخذها في الاعتبار مع الجهد الكهربي وعامل الطاقة والظروف المحيطة ومتطلبات التصميم المعمول بها.

أين يمكن تركيب محول مثبت على عمود بقدرة 37.5 كيلو فولت أمبير؟

يمكن استخدامه في أنظمة التوزيع الهوائية المناسبة التي تخدم المجتمعات السكنية والمناطق الريفية والمزارع والمرافق التجارية الصغيرة والمواقع الصناعية الخفيفة ومشاريع الطاقة المؤقتة المختارة.

لماذا اللفات النحاسية مهمة؟

يوفر النحاس موصلية كهربائية عالية وخصائص ميكانيكية جيدة لملفات المحولات. يعد الحجم المناسب للموصل والتحكم في شد الملف أمرًا ضروريًا أيضًا، لذلك لا ينبغي تقييم مادة الملف بشكل مستقل عن تصميم الملف الكامل.

هل المحول المثبت على عمود مناسب لكل مشروع؟

لا. تعتمد الملاءمة على متطلبات الحمل، ومستويات الجهد، وتكوين الشبكة، وبيئة التثبيت، ومعايير المرافق، وقدرة تحميل القطب، وتصاريح السلامة، واللوائح الكهربائية المحلية. يجب أن يقوم مهندس كهربائي مؤهل بتأكيد المواصفات النهائية.

ما الذي يجب أن أطلبه من الشركة المصنعة للمحولات؟

يجب على المشترين التفكير في طلب الرسومات الفنية وبيانات اللوحة ووثائق الاختبار الروتيني والمعايير المعمول بها ومعلومات التثبيت وشروط الضمان وتفاصيل التغليف ومواصفات التسليم. بالنسبة لمشتريات المشروع، يمكن أيضًا أن تكون إمكانية التتبع واختبار المصنع الموثق ذات قيمة كبيرة.

خاتمة

يوفر المحول المثبت على عمود بقدرة 37.5 كيلو فولت أمبير طريقة عملية لخفض الكهرباء ذات الجهد المتوسط ​​لتطبيقات التوزيع ذات الأحمال المتوسطة مع الاستخدام الفعال للبنية التحتية العامة. يعتمد أدائه على النظام الهندسي الكامل، بما في ذلك البناء الأساسي، جودة لف النحاس، العزل، التبريد، سلامة الخزان، اختبار المصنع، والتركيب الصحيح. تقوم شركة Guangbian بتصنيع المحولات المثبتة على الأعمدة في الصين وتدعم المشترين العالميين من خلال الشراء المباشر من المصنع وحلول المحولات. إذا كنت تخطط لمشروع كهربة الريف، أو نظام توزيع المرافق، أو شبكة الطاقة الزراعية، أو التطبيق التجاري،اتصل بنالمناقشة الجهد المطلوب والسعة وظروف التثبيت ومتطلبات الاختبار وحل المحولات المخصصة لمشروعك.
