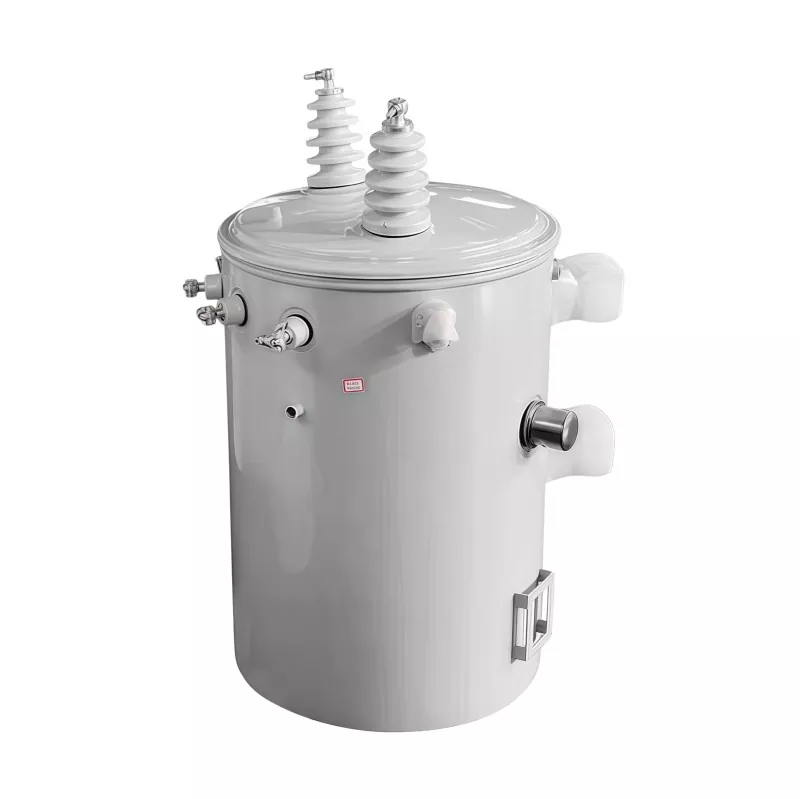

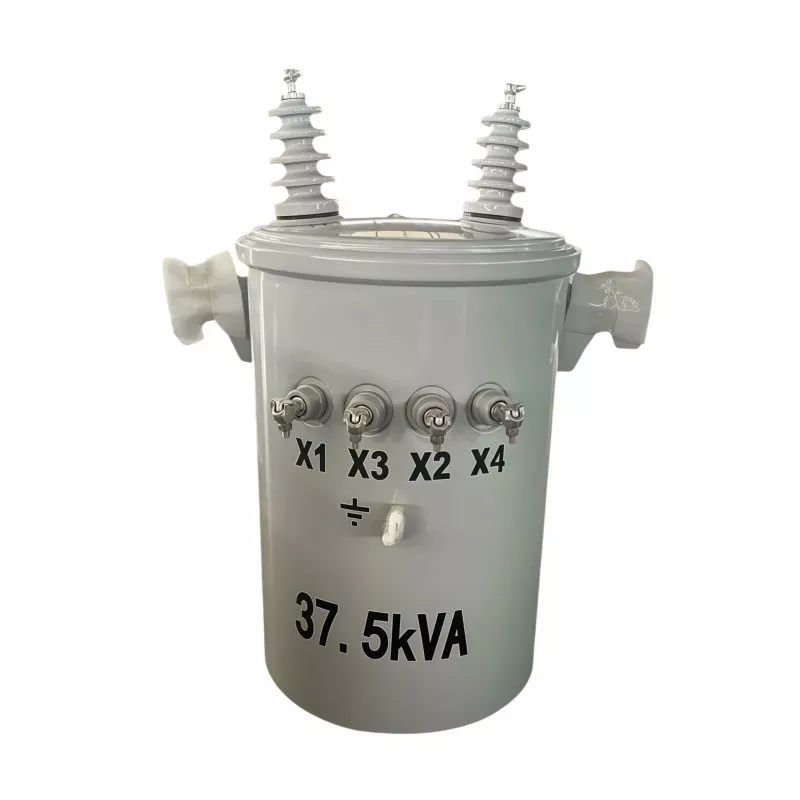

محول مثبت على عمود بقدرة 37.5 كيلو فولت أمبير

المحول المثبت على عمود بقدرة 37.5 كيلو فولت أمبير هو محول توزيع كهربائي مثبت على أعمدة الكهرباء لتقليل الكهرباء ذات الجهد المتوسط ​​من خطوط الكهرباء إلى جهد أقل قابل للاستخدام لتطبيقات الطاقة السكنية والتجارية والزراعية والصناعية الخفيفة. مع قدرة مقدرة تبلغ 37.5 كيلو فولت أمبير (KVA)، يتم استخدامه بشكل شائع في أنظمة توزيع الطاقة العلوية لتوفير إمدادات كهرباء مستقرة وفعالة وموثوقة في المناطق الحضرية والريفية. يساعد تصميمه المدمج المثبت على عمود على توفير المساحة الأرضية، وتبسيط عملية التثبيت، ودعم شبكات توزيع الطاقة الفعالة من حيث التكلفة.

مبدأ العمل

يعمل المحول المثبت على عمود على مبدأ الحث الكهرومغناطيسي.

مدخلات الجهد العالي

يتم توفير الكهرباء ذات الجهد المتوسط ​​أو العالي للملف الأولي من خلال خطوط التوزيع العلوية.

توليد المجال المغناطيسي

عندما يتدفق التيار المتردد عبر الملف الأولي، فإنه يخلق مجالًا مغناطيسيًا متغيرًا داخل قلب المحول.

تحويل الجهد

هذا المجال المغناطيسي يحفز الجهد في الملف الثانوي. بناءً على نسبة اللفات بين اللفات، يتم تخفيض الجهد إلى مستوى أقل قابل للاستخدام.

إمدادات الإخراج مستقرة

يتم بعد ذلك تسليم الكهرباء ذات الجهد المنخفض المحولة إلى المستخدمين السكنيين أو التجاريين أو الصناعيين بأداء مستقر.

التطبيقات

تم تصميم محول مثبت على عمود بقدرة 37.5 كيلو فولت أمبير لأنظمة توزيع الأحمال المنخفضة إلى المتوسطة، مما يؤدي بكفاءة إلى خفض كهرباء الجهد المتوسط ​​إلى جهد منخفض قابل للاستخدام للمستخدمين النهائيين. يتم استخدامه على نطاق واسع في السيناريوهات التالية:

توزيع الطاقة السكنية

مثالية للأحياء السكنية والمنازل الريفية والمجتمعات الصغيرة، حيث توفر كهرباء مستقرة للإضاءة والأجهزة المنزلية والاستهلاك اليومي للطاقة.

مشاريع كهربة الريف

يشيع استخدامها في توسيع الشبكة الريفية وأنظمة إمدادات الطاقة في المناطق النائية بسبب تركيبها البسيط ومتطلبات الصيانة المنخفضة.

أنظمة الطاقة الزراعية

مناسب للمزارع وأنظمة الري ومنشآت الثروة الحيوانية والدفيئات الزراعية، ويعمل على تشغيل مضخات المياه والمحركات والآلات الزراعية.

المرافق التجارية الصغيرة

يتم تطبيقه على نطاق واسع في المكاتب الصغيرة ومحلات البيع بالتجزئة ومحطات الوقود وورش العمل ومرافق التخزين لتوفير إمدادات كهربائية تجارية مستقرة.

التطبيقات الصناعية الخفيفة

يستخدم في المصانع الصغيرة وورش المعالجة ومرافق الصيانة ذات الطلب المعتدل على الطاقة.

مشاريع إمدادات الطاقة المؤقتة

شائع في مواقع البناء والمشاريع الهندسية الخارجية المؤقتة التي تتطلب توزيعًا مرنًا وموثوقًا للطاقة.

دعونا نتعرف على كيفية قيام GUANGBIAN ببناء واحد بالفعل.

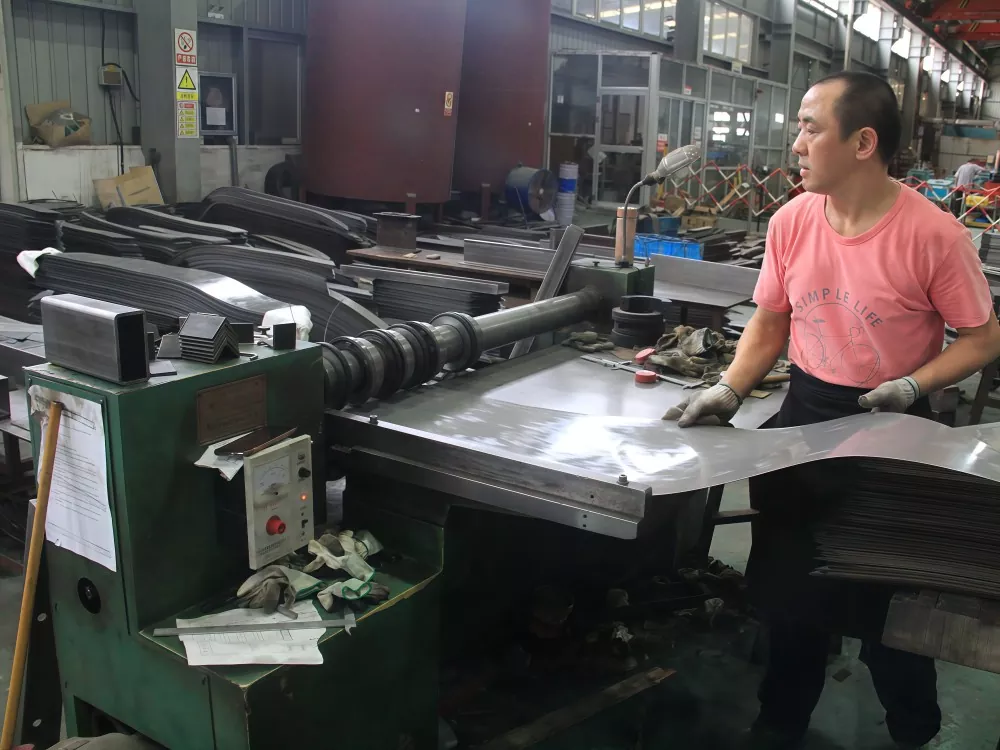

الخطوة 1: التصنيع الأساسي

يبدأ القلب بصلب السيليكون الموجه نحو الحبوب. خصائص مغناطيسية رائعة، لكنها هشة، ولا يمكنك ختمها مثل الفولاذ العادي.

نقوم بتقطيع الصفائح إلى أبعاد محددة، ثم نجمعها طبقة بعد طبقة على معدات متخصصة. يتم إزاحة مفاصل كل طبقة عن تلك التي تحتها، مما يحافظ على فجوات الهواء في المسار المغناطيسي إلى الحد الأدنى. بمجرد أن نصل إلى السُمك المستهدف، يتم تثبيت الكومة بأكملها بإحكام وتشريبها بالفراغ لتثبيت كل شيء في مكانه.

تتوقف عملية تصنيع المحولات على هذه الخطوة. عامل التكديس، واستواء السطح، وضغط التثبيت - افتقد أيًا من هذه العناصر، وسوف تتجاوز خسائر عدم التحميل المواصفات.

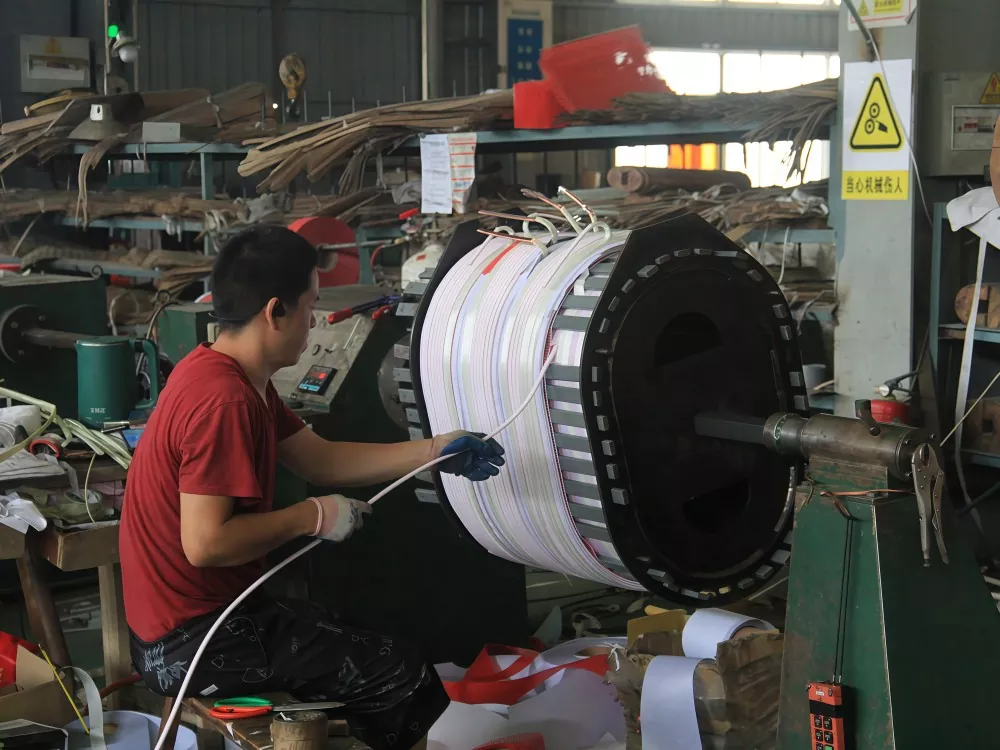

الخطوة 2: لف

هذا هو المكان الذي يصبح فيه الأمر بالغ الأهمية. يعمل متجر اللف في درجة حرارة ورطوبة يمكن التحكم فيها. يجلس المشغلون أمام آلات اللف، ويقومون بتغذية الأسلاك النحاسية إلى جهاز تشكيل الملف، ويدورون تلو الآخر، ويحافظون عليها بشكل متساوٍ ومشدود.

يستخدم المحول المثبت على عمود 37.5 كيلو فولت أمبير من GUANGBIAN لف النحاس النقي - وليس الألومنيوم. نقوم بتصنيعها في منشأتنا في الصين، وكل التفاصيل مهمة: مقياس السلك، وعدد اللفات، ونمط الطبقات. الرياح فضفاضة للغاية، والملف يفتقر إلى القوة الميكانيكية. الرياح شديدة الشدة، ستسحق العزل.

بمجرد الجرح، يمر الملف عبر التشريب الفراغي. يتسرب الورنيش العازل إلى كل فجوة، ويثبت اللفات في مكانها ويمنح الملف قوة عازلة وتبديدًا أفضل للحرارة.

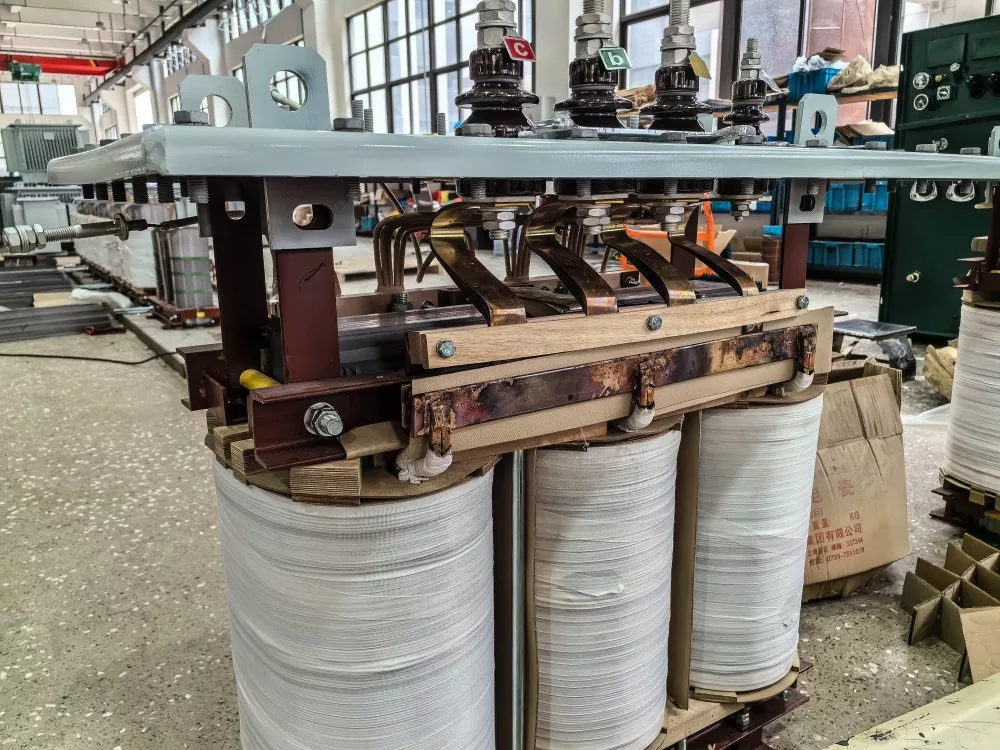

الخطوة 3: تجميع النواة والملف

تنزلق ملفات الجرح على الأرجل الأساسية. تدخل الفواصل العازلة، وتتصل الخيوط، ويتشكل الجزء النشط بالكامل. يجب أن تتوافق الخلوصات بين اللفات مع المعايير - لا توجد اختصارات هنا.

بمجرد تجميعه، يمر الجزء النشط باختبار مصنع المحولات على الفور: اختبار تحمل الجهد وقياس مقاومة التيار المستمر. أي شيء خاطئ، ولو بشكل طفيف، يتم اكتشافه في هذه المرحلة.

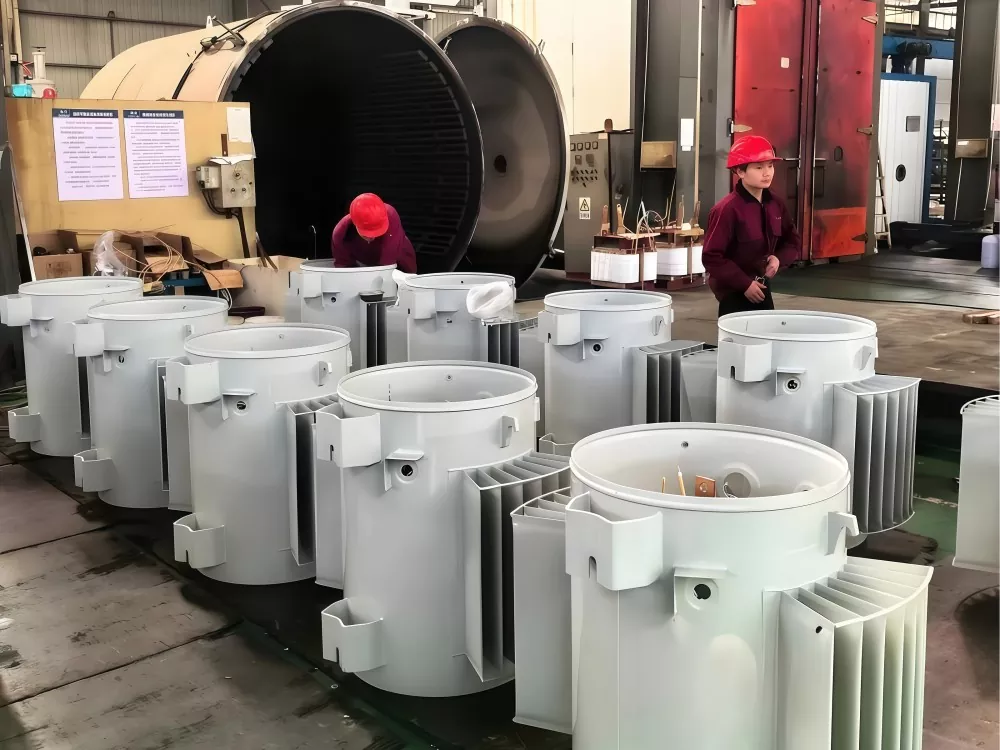

الخطوة 4: تجميع الخزان

الجزء النشط يمر التفتيش؟ يتم إنزاله في الخزان. الخزان هو غلاف المحول، مملوء بالزيت العازل الذي يقوم بمهمة مزدوجة: حاجز عازل ومبرد.

نحن نستخدم زيت عازل معدني عالي الجودة في GUANGBIAN. يتم تجفيفه وتفريغه من الغاز قبل دخوله. الخزان نفسه عبارة عن هيكل ملحوم، ويتم فحص كل وصلة لحام بالأشعة السينية. لا يسمح بالتسربات.

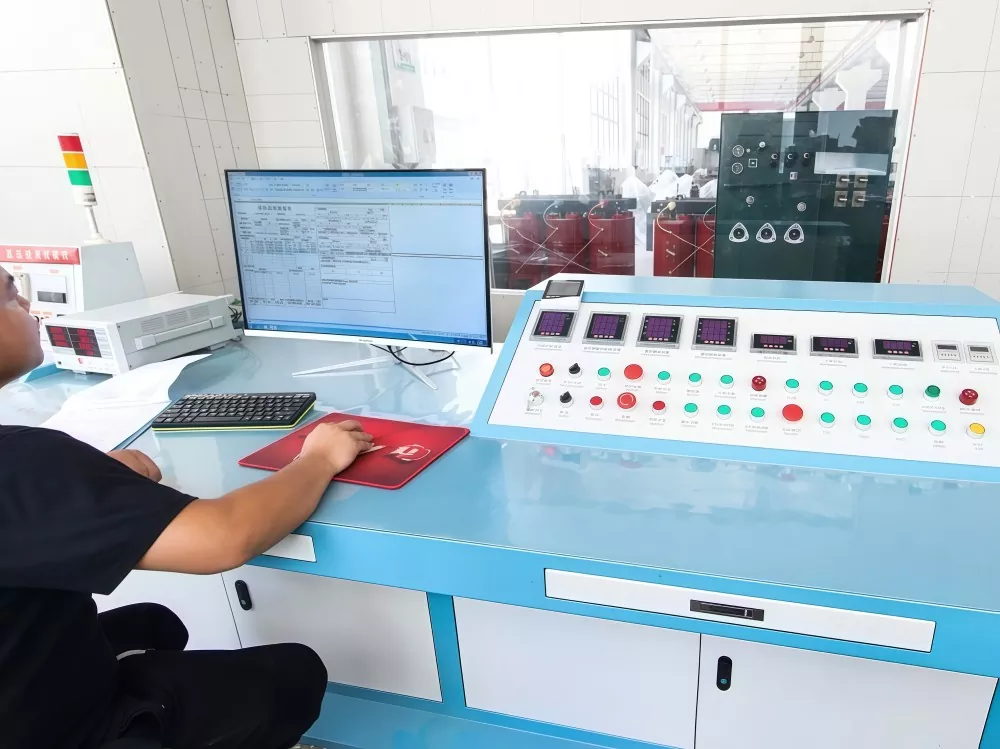

الخطوة 5: الاختبار النهائي

قبل أن تغادر أي وحدة المصنع، فإنها تمر عبر روتين اختبار كامل:

اختبار عدم التحميل: نقوم بتشغيله دون توصيل أي شيء على الجانب الثانوي. تخبرنا قراءات التيار والخسارة ما إذا كان القلب يتصرف أم لا. في المحولات المثبتة على عمود بقدرة 37.5 كيلو فولت أمبير، يجب أن تصل خسارة عدم التحميل إلى 113 واط أو أقل.

اختبار الحمل: ضع الحمل المقدر الكامل عليه وشاهد الأرقام. يظل فقدان الحمل عند ≥413 واط، ولا يتجاوز ارتفاع درجة الحرارة 65 درجة مئوية.

اختبار تحمل الجهد: 21 كيلو فولت عند تردد الطاقة على الملف عالي الجهد لمدة دقيقة كاملة. 10 كيلو فولت على الجانب المنخفض. إذا صمد العزل، فإننا نمضي قدمًا.

اختبار الجهد النبضي: يصل ارتفاع جهد 60 كيلو فولت إلى المرحلة الابتدائية، و 30 كيلو فولت إلى المرحلة الثانوية. يخبرك هذا ما إذا كان محول الملف النحاسي يمكنه التعامل مع حدث البرق الحقيقي.

اختبار الزيت العازل: جهد الانهيار، محتوى الرطوبة، عامل التبديد - كل واحد يجب أن يجتازه.

كل اختبار واضح؟ وبعد ذلك – وعندها فقط – تحصل على علامة المصنع.

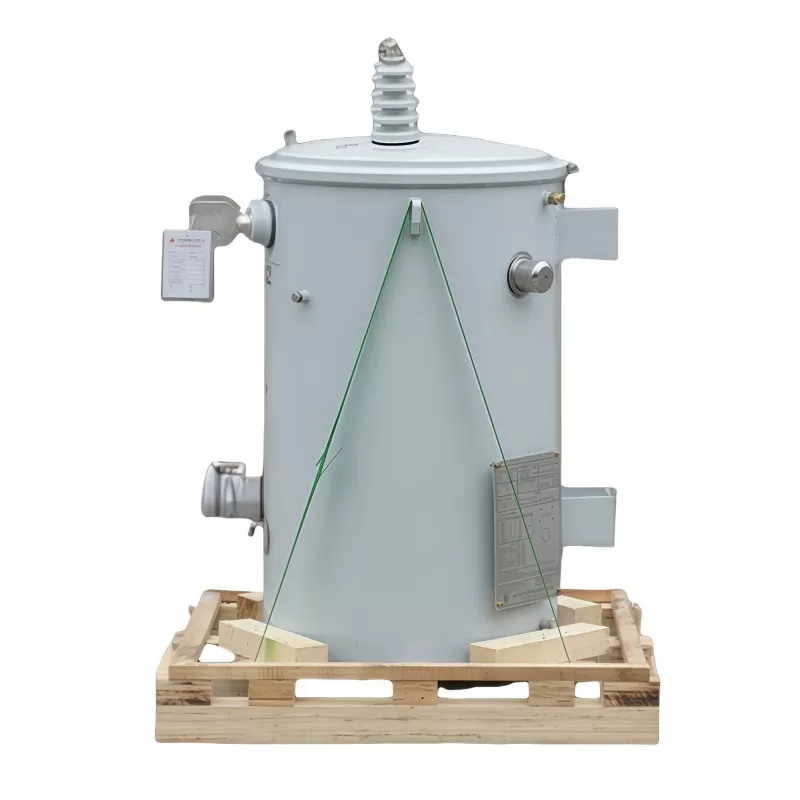

الخطوة 6: التعبئة والشحن

نجحت في جميع الاختبارات؟ يحصل المحول على غطاء مقاوم للرطوبة، مربوط على لوح خشبي، وجاهز للشحن. تحمل كل وحدة GUANGBIAN رقمًا تسلسليًا فريدًا - مرئيًا على لوحة الاسم والقاعدة. تتبع هذا الرقم، وستجد تاريخ الإنتاج، وسجلات الاختبار، وحتى أي دفعة من المواد الخام دخلت فيه.

الآن حصلت على الصورة. المحول المثبت على عمود بقدرة 37.5 كيلو فولت أمبير ليس مجرد معدن وأسلاك يتم جمعهما معًا. تتضمن عملية تصنيع المحولات حرفة حقيقية وأشخاصًا حقيقيين ينتبهون في كل خطوة. السعر مهم، ولكن القدرة على الإنتاج ومراقبة الجودة أكثر أهمية.

لماذا نستخدم محول مثبت على القطب؟

بالمقارنة مع المحولات المثبتة على الأرض، توفر المحولات المثبتة على القطب العديد من المزايا الهامة:

تركيب موفر للمساحة

يتم تركيبها على أعمدة الكهرباء، مما يلغي الحاجة إلى مساحة أرضية أو غرف محولات مخصصة.

انخفاض تكلفة البنية التحتية

يقلل من تكاليف البناء عن طريق تجنب الحاجة إلى الأساسات أو العبوات أو الأعمال المدنية الإضافية.

كفاءة للتوزيع في المناطق الريفية

مناسب جدًا للمناطق الريفية والنائية حيث تُستخدم شبكات التوزيع العامة بشكل شائع.

سهولة الوصول إلى الصيانة

يتم تركيبه على ارتفاع مناسب للفحص والصيانة والاستبدال، مما يقلل من وقت التوقف عن العمل.

تعزيز السلامة

يقلل التثبيت المرتفع من مخاطر الاتصال العرضي والتخريب والأضرار البيئية.

عملية موثوقة في الهواء الطلق

مصممة بميزات مقاومة للطقس ومقاومة للتآكل لأداء خارجي طويل الأمد.

مثالية لشبكات الطاقة العلوية

يستخدم على نطاق واسع في أنظمة التوزيع العلوية كحل طاقة فعال من حيث التكلفة وفعال.

هل تريد رؤيتها بنفسك؟ تقوم شركة GUANGBIAN بالتصنيع في مصنعنا في الصين، ونحن نرحب بزيارات المصنع. تواصل لتحديد موعد لجولة.
