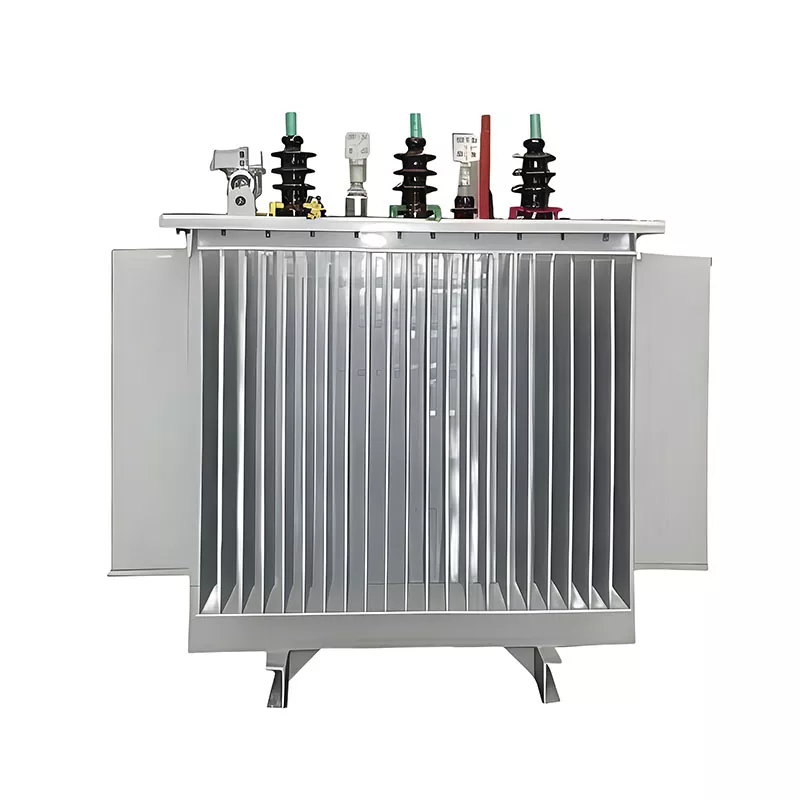

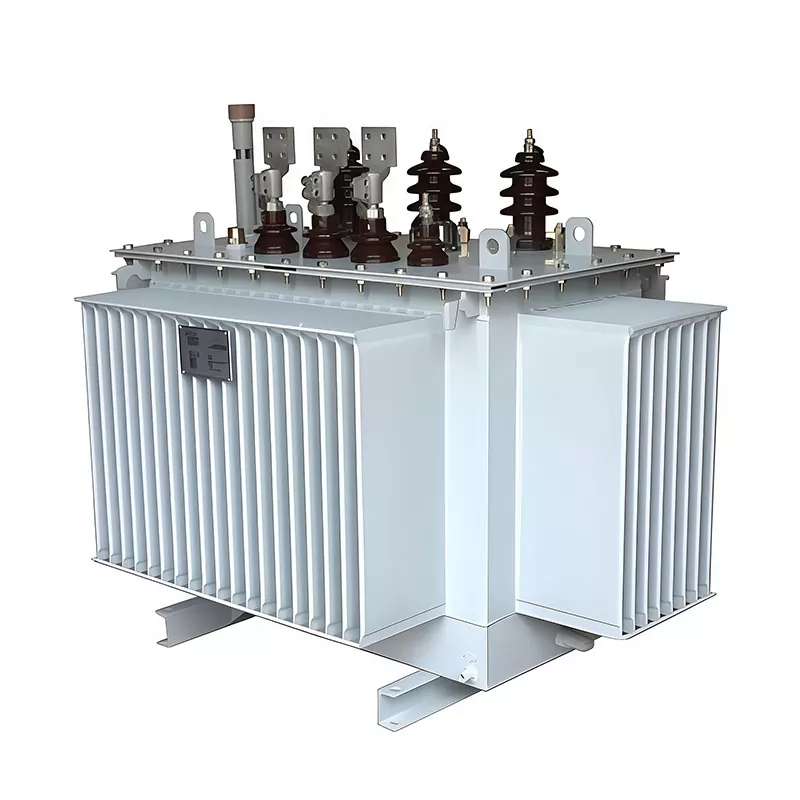

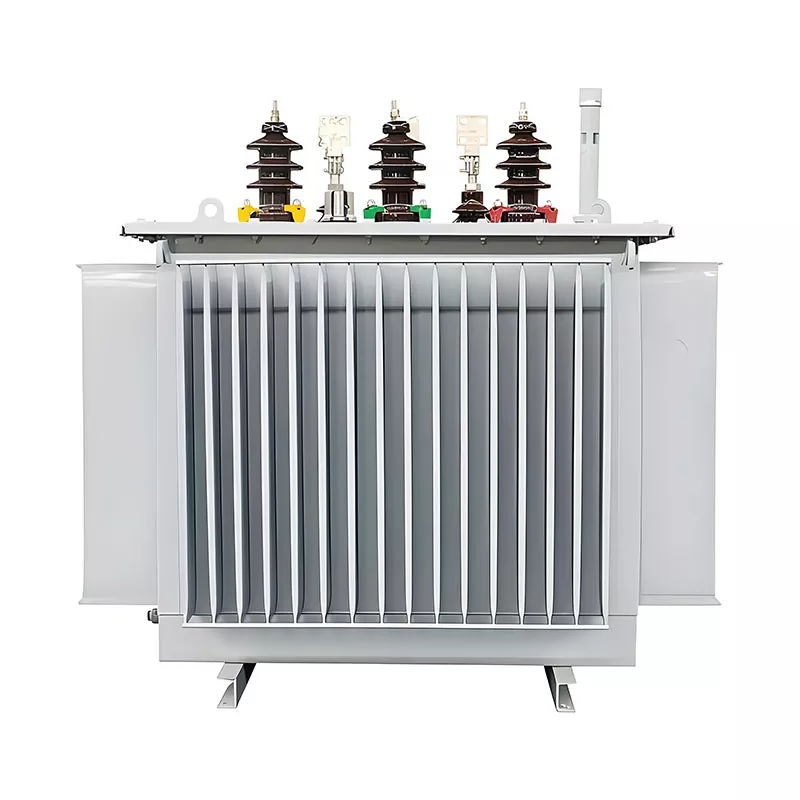

محول مغمور بالزيت 75 كيلو فولت أمبير

المحول المغمور بالزيت 75kVA هو حل مرن للتنحيف مع الفولتية الأولية من 6kV إلى 35kV والمخرجات الثانوية مثل 400V أو 480V، المخصصة لتتناسب مع متطلبات الشبكة المختلفة. وهو يدعم كلا من أنظمة 50 هرتز و60 هرتز، مما يجعله مناسبًا للمشاريع متعددة الأسواق.

في مصنع Guangbian، يتم تصميم الوحدات بشكل شائع باستخدام مجموعات المتجهات Dyn11 أو Yyn0 اعتمادًا على ظروف الحمل، مع تفضيل Dyn11 للأحمال المختلطة أو أحادية الطور. تتراوح المعاوقة عادةً بين 4.5% و6%، مما يوازن بين الحماية من الأخطاء وكفاءة التشغيل لتوزيع الطاقة بشكل مستقر في التطبيقات الصناعية وتطبيقات المرافق.

تفاصيل البناء التي تؤثر على الأداء

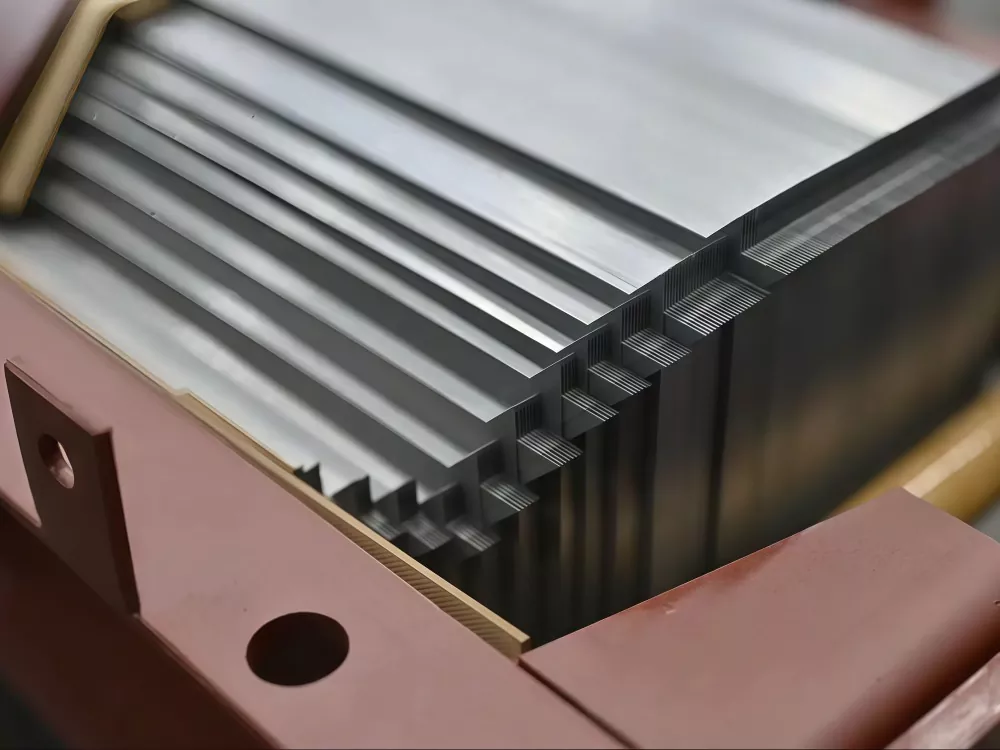

يعتمد أداء المحول المغمور بالزيت 75 كيلو فولت أمبير بشكل أساسي على تفاصيل البناء الرئيسية. إنها تستخدم نواة فولاذية من السيليكون المدلفنة على البارد لتحقيق أداء مغناطيسي مستقر، في حين أن اللفات يمكن أن تكون من النحاس أو الألومنيوم حسب متطلبات التكلفة والكفاءة.

توفر اللفات النحاسية موصلية فائقة وتصمد بشكل أفضل ضد التعب الحراري على مدى آلاف دورات التحميل. من ناحية أخرى، لا تزال اللفات المصنوعة من الألومنيوم تجد طريقها إلى المشاريع الحساسة من حيث التكلفة. في منشأة الإنتاج GUANGBIAN في الصين، قمنا بتوفير كلا التكوينين، وعندما يكون الحجم مناسبًا للتطبيق، يمكن لأي من المادتين بسهولة أن تتجاوز فترة الخدمة البالغة 20 عامًا.

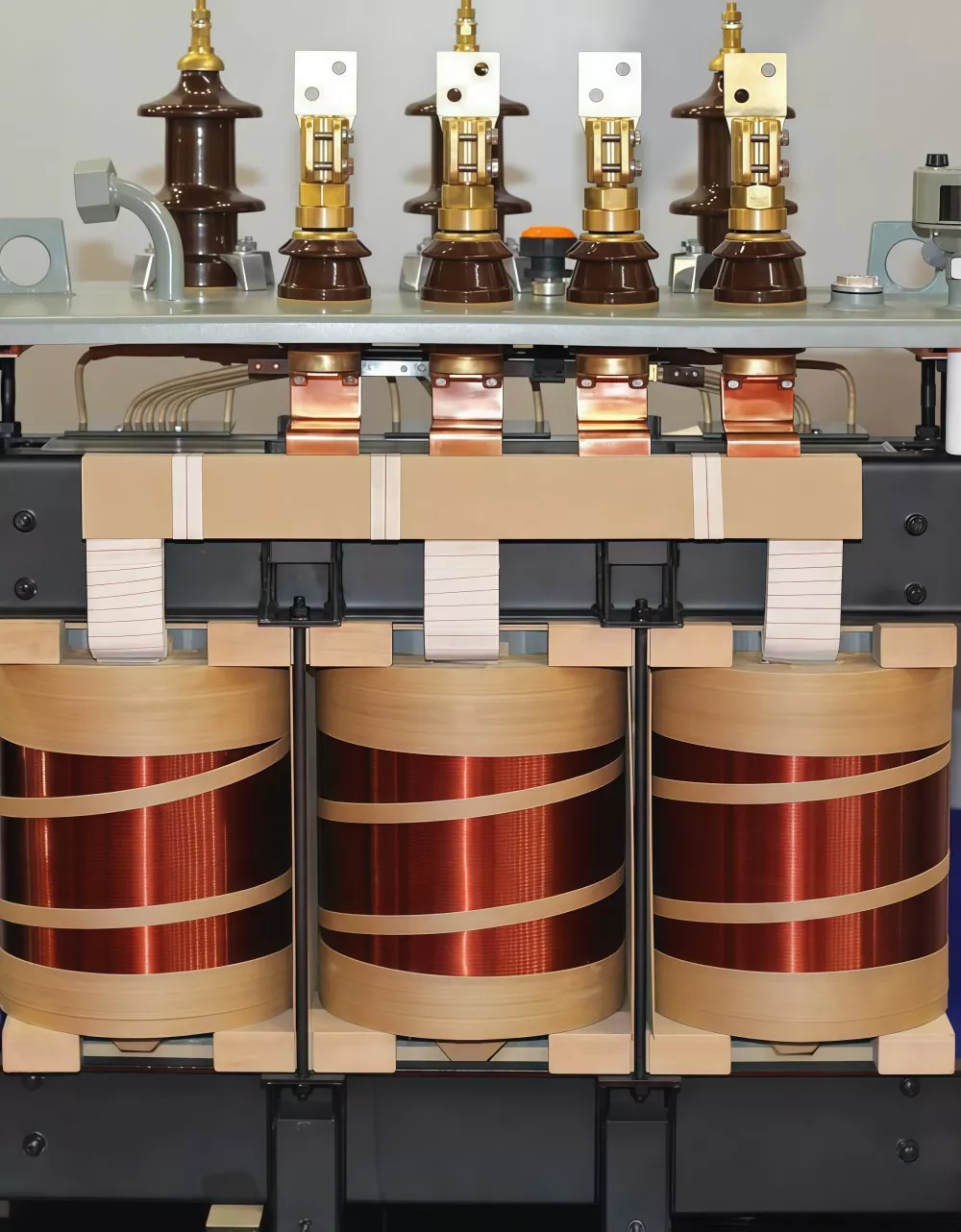

في مصنع Guangbian، يتم استخدام اللفات النحاسية بشكل شائع من أجل توصيل أعلى ومتانة حرارية أفضل، مع توفر الألومنيوم أيضًا لمشاريع الميزانية. يتم تطبيق هياكل لف أسطوانية متعددة الطبقات لتحسين قوة الدائرة القصيرة والاستقرار الميكانيكي.

يتم استخدام التشريب بالزيت الفراغي لإزالة فجوات الهواء في نظام العزل، مما يساعد على تقليل التفريغ الجزئي وإطالة عمر الخدمة. تضمن خيارات التصميم هذه الموثوقية على المدى الطويل والتشغيل المستقر في ظل ظروف الحمل الصناعي.

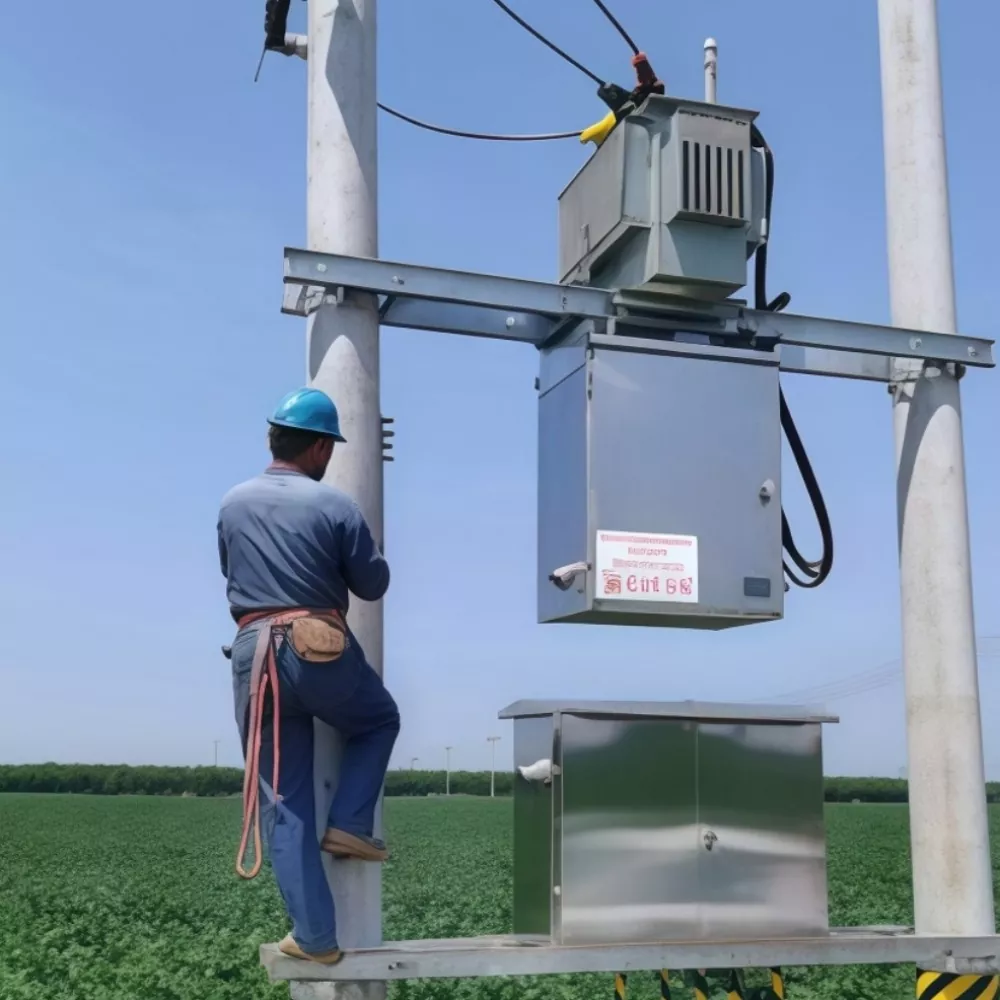

ملاحظات التثبيت للمحول المغمور بالزيت 75 كيلو فولت أمبير

يؤثر التثبيت الصحيح بشكل مباشر على الأداء والموثوقية على المدى الطويل. تشمل النقاط الرئيسية ما يلي:

تسوية الأساس:حافظ على قاعدة التثبيت ضمن مسافة 2 مم لتجنب الاهتزاز والضوضاء غير الطبيعية وضغط الحشية الذي قد يؤدي إلى تسرب الزيت بمرور الوقت.

فحص مستوى الزيت:تحقق من مستوى الزيت في ظل ظروف درجة الحرارة المحيطة الفعلية، وليس فقط قراءات التفريغ الأولية، لتجنب التشغيل منخفض الزيت ومخاطر السخونة الزائدة.

وضع مستقر:تأكد من تثبيت الوحدة بقوة لتقليل الضغط الميكانيكي أثناء التشغيل وظروف الدائرة القصيرة.

فحص ما قبل التنشيط:تأكد من جميع المحطات الطرفية والأختام وظروف العزل قبل التشغيل لضمان بدء التشغيل الآمن.

في الممارسة القياسية لمصنع Guangbian، يتم التأكيد على فحوصات التثبيت هذه لضمان عمل كل محول بقدرة 75 كيلو فولت أمبير بأمان وثبات في التطبيقات الميدانية.

النقاط العملية

لا يوجد وصف للكتالوج يجسد كل ما يستحق المعرفة. بعض النقاط العملية التي تميل إلى الظهور بعد الأمر يتم وضعها:

الجداول الزمنية للشحن  يتم شحن معظم الوحدات من شنغهاي. بالنسبة للوجهات في جنوب شرق آسيا، حدد 2-3 أسابيع من الميناء إلى الميناء. الشرق الأوسط وتستمر أفريقيا لفترة أطول - من 4 إلى 5 أسابيع بمجرد مراعاة معالجة الوثائق. بناء هذا في مشروعك يتجنب الجدول الزمني التدافع في اللحظة الأخيرة.

تغليف الصادرات. نحن نستخدم الصناديق الخشبية المتوافقة مع ISPM 15 كممارسة قياسية في منشأتنا في GUANGBIAN في الصين. الذي يغطي غالبية متطلبات الوجهة. ولكن إذا كان مشروعك يقع في بلد يتمتع بأنظمة صحة نباتية أكثر صرامة البروتوكولات - التي تتبادر إلى ذهني أستراليا ونيوزيلندا - أعلمنا بذلك مسبقًا حتى تتطابق الوثائق مع الفحص المعايير التي ستواجهها في الجمارك.

طلبات الخدمة المشتركة. استفسارات ما بعد البيع التي نرسلها في أغلب الأحيان؟ مشاكل الاتصال الخارجي واختلاف مستوى الزيت. لا تميل إلى أن تكون كارثية - فعمليات التفتيش الروتينية عادة ما تكتشفهم في وقت مبكر. ومع ذلك، لا يزال هناك روتين صيانة في مكانه منذ اليوم الأول، يمنع تحول الملاحظات الصغيرة إلى فترات توقف غير مخطط لها.

عندما تقوم بشراء محول بقوة 75 كيلو فولت أمبير من شركة مصنعة في الخارج، فإن هذه التفاصيل التشغيلية مهمة أيضًا بقدر المواصفات الفنية. شريك المصنع المناسب يتوقعها بدلاً من أن يتركك لتكتشفها لهم بنفسك.

أسئلة تستحق السؤال قبل الالتزام

قبل أن تصبح ورقة المواصفات أمر شراء، هناك بعض الاعتبارات التي تميل إلى فصل المشاريع السلسة عن المشاريع الإشكالية تلك:

مستوى الخطأ عند نقطة التثبيت. يمكن أن توفر المرافق المحلية الخاصة بك هذا الرقم. إنه أمر مهم لأن تصنيف ماس كهربائى للمحول يتحمل التصنيف يحتاج إلى مطابقة أو تجاوز ما يمكن أن تلقيه الشبكة عليه أثناء حدث الخطأ.

نمو الحمل المتوقع وأهداف الكفاءة. ما هي خسائر الحمل المتوقعة وخسائر عدم التحميل؟ البناء بهامش معقول مقدمًا غالبًا ما يكون مكلفًا أقل من استبدال وحدة صغيرة الحجم بعد عامين.

حقائق الوقت الرصاص. بالنسبة للمحول القياسي المغمور بالزيت بقدرة 75 كيلو فولت أمبير، عادةً ما يتم الإنتاج في مصنع GUANGBIAN في الصين 2-3 أسابيع من تأكيد الطلب. وهذا يفترض مواصفات واضحة. بمجرد البدء في طبقات في العرف قيم المعاوقة، أو مجموعات المتجهات غير القياسية، أو معدات المراقبة الإضافية، يمتد الخط الزمني. عامل ذلك في جدول المشتريات الخاص بك.

لا تقوم الشركة المصنعة المناسبة بتسليمك عرض أسعار فحسب، بل إنها تساعدك على طرح الأسئلة التي تمنع المفاجآت بعد هبوط المعدات في الموقع.

مصنعنا

ورشة الصفائح المعدنية

ورشة لف الفويل

ورشة لف

ورشة فرن اللف

ورشة تجميع المحولات

ورشة تشغيل المحولات

التعليمات

س1: ما هو استخدام محول 75 كيلو فولت أمبير؟

يتم استخدامه لتخفيض الكهرباء ذات الجهد المتوسط ​​إلى مستويات الجهد المنخفض القابلة للاستخدام في التطبيقات الصناعية والتجارية.

Q2: هل يمكنه دعم أنظمة 50 هرتز و60 هرتز؟

نعم، يمكن تصميمه لأي من الترددين حسب متطلبات المشروع.

س3: ما هو العمر الافتراضي للمحول المغمور بالزيت؟

عادةً أكثر من 20 عامًا مع التركيب والصيانة المناسبة.

س4: ما الفرق بين اللفات النحاسية والألومنيوم؟

يوفر النحاس موصلية ومتانة أفضل، في حين أن الألومنيوم أكثر فعالية من حيث التكلفة.

لماذا تختار مصنع Guangbian؟

يعد اختيار الشركة المصنعة الموثوقة أمرًا بالغ الأهمية لتحقيق الأداء على المدى الطويل.

● توريد المصنع مباشرة من الصين

● التخصيص الكامل للجهد والهيكل

● نظام صارم لمراقبة الجودة

● تصدير الخبرة للمشاريع العالمية

● الدعم الفني للتثبيت والاختيار

توفر Guangbian حلول محولات مستقرة وفعالة من حيث التكلفة للمشترين الدوليين.
