محول التشغيل الموازي

يشير محول التشغيل المتوازي إلى وضع التشغيل الذي يتم فيه توصيل محولين أو أكثر بنفس الناقل الكهربائي وتوفير حمل مشترك في وقت واحد بعد استيفاء شروط كهربائية محددة.

الأهداف الرئيسية هي:

زيادة قدرة إمدادات الطاقة

تحسين موثوقية النظام

تعزيز المرونة التشغيلية

تقليل خطر التحميل الزائد على محول واحد

يستخدم هذا التكوين على نطاق واسع في المحطات الفرعية وأنظمة الطاقة الصناعية ومراكز البيانات ومرافق التصنيع واسعة النطاق.

المزايا

(1) تحسين موثوقية الطاقة

إذا فشل أحد المحولات، يمكن للآخرين الاستمرار في إمداد الطاقة.

(2) توسيع القدرة المرنة

يمكن إضافة محولات إضافية مع زيادة الطلب على الحمل.

(3) كفاءة تشغيلية أعلى

يمكن تشغيل/إيقاف المحولات بناءً على ظروف الحمل، مما يقلل من خسائر عدم التحميل.

(4) صيانة أسهل

يمكن صيانة المحولات الفردية دون إيقاف تشغيل النظام بالكامل.

(5) تحسين التكلفة

يتجنب الحاجة إلى استثمار محول واحد ذو سعة كبيرة.

مطابقة مجموعة المتجهات

ما هي القاعدة الأكثر أهمية لتشغيل المحولات المتوازية؟ تطابق مجموعات المتجهات الخاصة بك.

تصف مجموعات المتجهات الاتصالات المتعرجة باستخدام الحروف والأرقام - Dyn11، Yyn0، على سبيل المثال. الحرف الأول: إعداد لف الجهد العالي. الحرف الثاني: جانب الجهد المنخفض. يُظهر الرقم إزاحة الطور بخطوات قدرها 30 درجة.

لماذا يهم？

ضع محولين بمجموعات متجهات مختلفة على التوازي، ولن تتم محاذاة جهودهما الثانوية بشكل صحيح. حتى يؤدي إزاحة الطور بمقدار 30 درجة إلى إنشاء تيارات متداولة بين الوحدات. تتدفق هذه التيارات عبر اللفات ولكنها تحمل صفر حمل مفيد. النتيجة: ارتفاع درجة الحرارة، وإهدار الطاقة.

نواجه هذه المشكلة بانتظام في مصنعنا في GUANGBIAN في الصين. يتحمل العملاء أي محولين يمكن أن تعمل معًا - وهذا غير صحيح. تبدأ مزامنة المحولات هنا. تخطي هذا الاختيار، و إن اتصالك الموازي للمحولات يخلق مشاكل أكثر مما يحلها.

مثال: لن تعمل وحدة Dyn11 بالتوازي مع محول Yyn0. اختلاف الطور يسبب الدورة الدموية الشديدة التيارات - لا توجد وسيلة للتغلب عليها.

نصيحة عملية

قبل شراء محول ثانٍ لمحول التشغيل الموازي، تحقق من مجموعة المتجهات الخاصة بوحدتك الحالية. اكتبه في مواصفات الشراء الخاصة بك. عند اختيار معدات جديدة، حدد مجموعة المتجهات المطابقة بشكل صريح. التوافق ليس اختياريًا.

في مصنعنا في GUANGBIAN، رأينا عملاء في الصين يطلبون المحولات دون التحقق من ذلك التفاصيل. ثم يتصلون ويتساءلون عن سبب فشل مشاركة تحميل المحولات. لا تخطي الأساسيات.

مطابقة المعاوقة

تحتاج المحولات إلى قيم ممانعة مماثلة - عادةً ما تكون ضمن 10% من بعضها البعض - لتوزيع الحمل بشكل صحيح. تحدد المعاوقة، الموضحة كنسبة مئوية، انخفاض الجهد عند الحمل الكامل.

إذا كانت إحدى الوحدات تتمتع بممانعة أعلى بكثير، فإنها تحمل حملًا أقل. والآخر يعمل بجهد أكبر، ويعمل بشكل أكثر سخونة، يلبس بشكل أسرع. يتحقق مصنعو المحولات مثلنا دائمًا من توافق المعاوقة عند تقديم المشورة على إعدادات تشغيل المحولات المتعددة.

كيف تؤثر المعاوقة على مشاركة التحميل？

خذ محولين بقيم مقاومة مختلفة:

محول	مقاومة	تحميل نتيجة المشاركة
الوحدة أ	6%	يأخذ أكثر من حصته
الوحدة ب	8%	يعمل بأقل من طاقته

المحول ذو المعاوقة المنخفضة يسحب بشكل طبيعي تيارًا أكبر. إنها الفيزياء الأساسية. النتيجة؟ تعمل وحدة واحدة العمل الإضافي في حين أن الآخر لا يساهم إلا بالكاد - ولا يعمل أي من الوضعين بشكل جيد على المدى الطويل.

الحصول على المباراة الصحيحة

عندما يكون ذلك ممكنًا، قم بشراء المحولات من نفس الشركة المصنعة، والمصممة لمحولات التشغيل المتوازي. عادةً ما تحمل الوحدات من نفس دفعة الإنتاج تفاوتات مقاومة أكثر صرامة. شركات مصنعة مختلفة؟ تحديد مطابقة قيم المعاوقة بشكل واضح في مستندات الشراء الخاصة بك.

أساسيات مشاركة التحميل

تقوم المحولات المتطابقة بتوزيع الحمل بما يتناسب مع تقييماتها. يجب أن تكون وحدة 1000 كيلو فولت أمبير مقترنة بوحدة 500 كيلو فولت أمبير قم بتقسيم الحمل تقريبًا بنسبة 2:1 — هذه هي الطريقة التي تعمل بها مشاركة حمل المحولات عندما تتم محاذاة المواصفات.

بالنسبة للعملاء الذين يقومون ببناء أنظمة تشغيل محولات متعددة، لدينا GUANGBIAN يُجري المصنع في الصين هذه الفحوصات كممارسة قياسية. التحقق من المواصفات قبل التثبيت دقائق. هل تريد إصلاح بنك المحولات الموازي الذي لا يتوازن؟ وهذا يستغرق وقتًا أطول بكثير.

العوامل المؤثرة على تقاسم التحميل

قيم المعاوقة: الوحدات ذات المعاوقة المنخفضة تلتقط بشكل طبيعي المزيد من الحمل الكهربائي. وهذا أمر أساسي لكيفية المحول يعمل تقاسم التحميل.
موضع مبدل الصنبور: تعمل إعدادات الصنبور المختلفة على تغيير نسبة الجهد، مما يؤثر بدوره على كيفية تقسيم التيار بين الوحدات.
جودة الاتصال: تؤدي الاتصالات السيئة - سواء كانت فضفاضة أو مقاومة - إلى تشويه توزيع التيار وإحداث توازن في الإعداد الموازي.
تأثيرات درجة الحرارة: تغير درجة حرارة التشغيل المعاوقة قليلاً. ولهذا السبب فإن المراقبة المستمرة تؤتي ثمارها.

مراقبة توزيع الأحمال

ضع أجهزة الاستشعار الحالية على الجانب الثانوي لكل محول لترى بالضبط مقدار الحمل الذي يتعامل معه كل محول. تحقق من القراءات بانتظام - تحتاج كلتا الوحدتين إلى البقاء ضمن حدودهما المقدرة. إليك ما يجب الانتباه إليه: إذا صعدت وحدة واحدة تجاوزت السعة 85% بينما بقي الآخر أقل من 60%، هناك شيء خاطئ ويستحق التحقيق. تكوين الكثير من النباتات الإنذارات عند هذه العتبات. في GUANGBIAN، ننصح العملاء باتباع هذا النهج عند النشر المتوازي تكوينات المحولات - اكتشاف المخالفات مقدمًا يتغلب على مطاردة المشكلات لاحقًا.

تنسيق نظام الحماية

إن تشغيل المحولات بالتوازي يعني أن نظام الحماية الخاص بك يحتاج إلى العمل على مستويين: أخطاء الوحدة الفردية و مشاكل النظام على نطاق أوسع. إن اختيار الشركة المصنعة التي تحصل على هذا أمر مهم أكثر مما تعتقد. فريقنا الهندسي تعمل شركة GUANGBIAN مباشرة مع العملاء لبناء إعدادات الحماية التي تحافظ على موثوقية بنوك المحولات الخاصة بهم - سواء كان ذلك تثبيتًا جديدًا أو تحديثًا للمعدات القديمة.

أجهزة الحماية الأساسية

الحماية التفاضلية: تلتقط الأخطاء الداخلية التي تتطور داخل ملفات المحولات أو قلبها.

الحماية من التيار الزائد: خطك الأول ضد الدوائر القصيرة والأحمال التي تعمل بشكل مرتفع جدًا لفترة طويلة جدًا.

الحماية من الصدع الأرضي: في اللحظة التي يترك فيها التيار مساره المقصود ويتجه إلى الأرض، يتم تفعيل هذه الحماية.
الحماية من فشل الكسارة: خيار احتياطي مهم - في حالة تفويت الحماية الرئيسية للمكالمة، تلتقط هذه الطبقة الثانوية فترة الركود و يعزل الخطأ.

تحديات التنسيق

إن تشغيل المحولات المتوازية يعني أن خطأً واحدًا لا ينبغي أن يؤدي إلى تعطيل الإعداد بأكمله. منطق الحماية يجب أن قم بتمييز الممثل السيئ مع السماح لجندي الوحدة الجيد بالمشاركة. وهذا يتطلب التنسيق: الكسارة الأقرب إلى تحتاج المشكلة إلى التصرف قبل أن يتورط أي شيء في المنبع.

ضبط الإعدادات

يجب أن تأخذ إعدادات الحماية في الاعتبار التيار المتداول الطبيعي أثناء التشغيل. تعيينها حساسة للغاية، و سوف تواجه رحلات مزعجة. قم بوضعها على مستوى عالٍ للغاية، وقد تتسلل الأخطاء الحقيقية دون تفعيل الحماية. يتطلب تحقيق التوازن الصحيح الخبرة - وهو ما يعمل عليه فريقنا الهندسي في مصنع GUANGBIAN في الصين يوميا مع العملاء.

القضايا والحلول المشتركة

تعميم التيار

المشكلة: تقوم المحولات بتبادل التيار فيما بينها حتى مع عدم وجود حمل خارجي متصل.
الحل: تأكد من أن تكوينات مجموعة المتجهات متناغمة وأن قيم المعاوقة متوافقة. احسب على أساس التصنيفات الفعلية للمحولات الخاصة بك - التيار المتداول الذي يتجاوز 5-10٪ من الرقم المقنن يعني شيء ما في الإعداد ليس صحيحا.

خلل في التحميل

المشكلة: يتحمل أحد المحولات حملاً أكبر مما ينبغي بشكل منتظم.
الحل: انظر إلى اقتران المعاوقة، وانقر فوق الإعدادات، ومدى قوة الاتصالات. يمكن تركيب مفاعلات متسلسلة دفع الانقسام مرة أخرى نحو حتى.

التعثر المزعج

المشكلة: تحدث الرحلات أثناء التشغيل اليومي، خاصة عند تغيير الأحمال.
الحل: تحقق مرة أخرى من إعداد نظام الحماية للتنسيق المناسب. لا تنسى التنشيط الاندفاع - هذا الارتفاع القصير يمكن أن يصل إلى 8-12 مرة من التيار الطبيعي.

أفضل ممارسات التثبيت

التزم بهذه الخطوات عند تجميع النظام:
قم بمطابقة طول الكابل ومواصفاته عبر جميع المسارات المتوازية
قم بضبط كل اتصال حسب المواصفات - لا تخمن
اختبار تكوين مجموعة المتجهات قبل تطبيق الطاقة
قم بإجراء اختبار مشاركة التحميل الخاضع للمراقبة قبل التسليم الكامل
احتفظ بسجل مكتوب للإعدادات وبيانات الاختبار للرجوع إليها لاحقًا

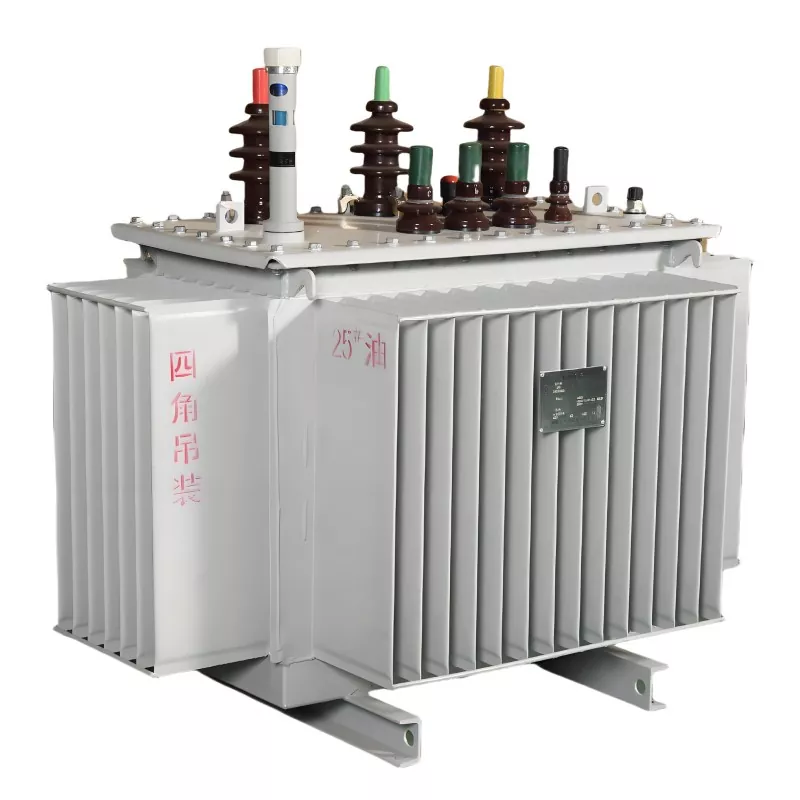

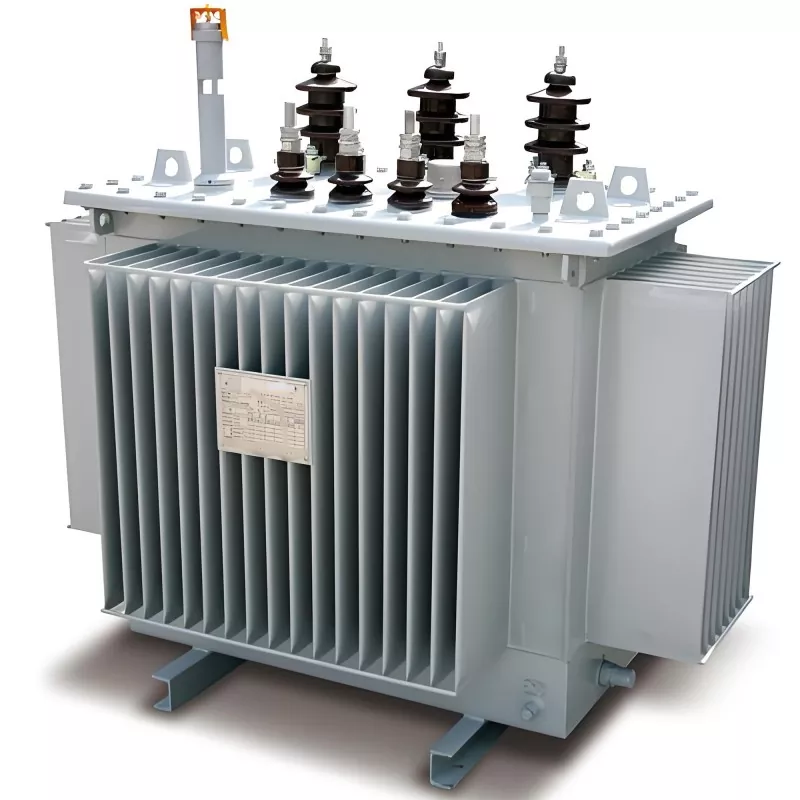

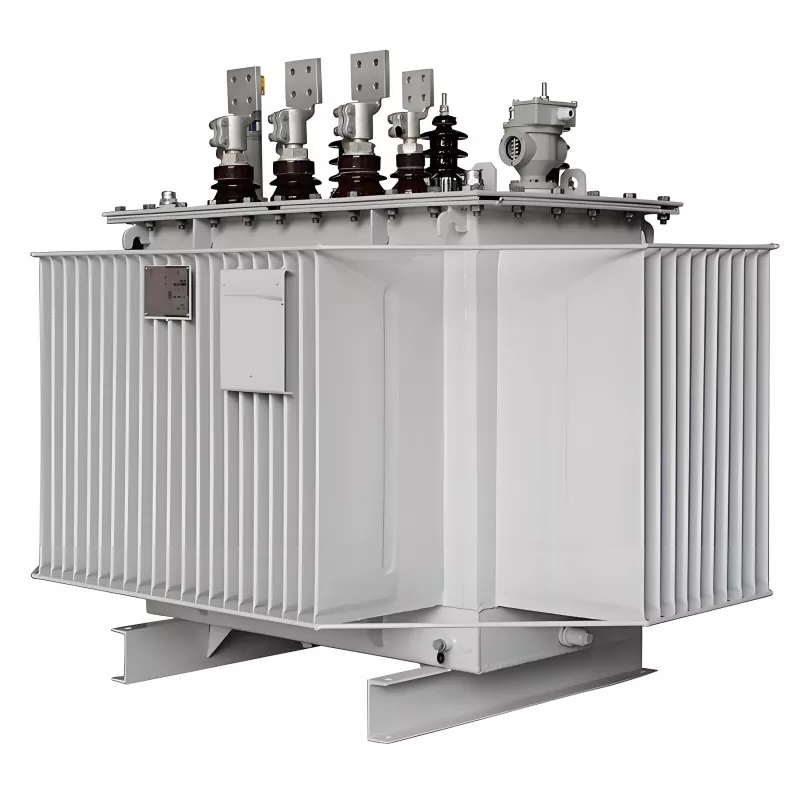

مصنعنا

التعليمات

س1: هل يجب أن تكون المحولات المتوازية من نفس الطراز؟

ليس بالضرورة، لكن يجب أن يتطابقوا في نسبة الجهد والممانعة ومجموعة المتجهات.

س2: هل يمكن للمحولات ذات السعات المختلفة أن تعمل على التوازي؟

نعم، ولكن يجب ألا تتجاوز نسبة السعة بشكل عام 3:1 لضمان تقاسم الحمل بشكل متوازن.

س3: هل العمل الموازي يزيد من الخسائر؟

وقد يؤدي ذلك إلى زيادة خسائر عدم التحميل في ظل ظروف الحمل الخفيف، ولكن تتحسن الكفاءة الإجمالية بسبب التشغيل المرن.

س4: ما هي المشكلة الأكثر شيوعًا في التشغيل المتوازي؟

التيارات المتداولة، والتوزيع غير المتساوي للحمل، وعدم تطابق الطور.

تعمل Parallel Operation Transformer بشكل جيد كاستراتيجية لتوسيع القدرة - عندما تحظى المتطلبات الفنية بالاهتمام الذي تستحقه. الحصول على محاذاة مجموعات المتجهات، ومطابقة قيم المعاوقة، وتخطيط توزيع الحمل، وتنسيق مخططات الحماية - تعمل هذه القطع معًا على تثبيت قوي. يمكن للمهندسين الذين يفهمون هذه المتطلبات تحديد بنوك المحولات المتوازية وتركيبها وتشغيلها بثقة لسنوات من الخدمة الموثوقة. إن شركة GUANGBIAN، الشركة المصنعة التي تتمتع بالمعرفة العملية من منشأة الإنتاج الصينية الخاصة بنا، تقف على أهبة الاستعداد كشريك يفهم ما يتطلبه الأمر لبناء أنظمة تقطع المسافة.
