استبدال المحولات المغمورة بالزيت

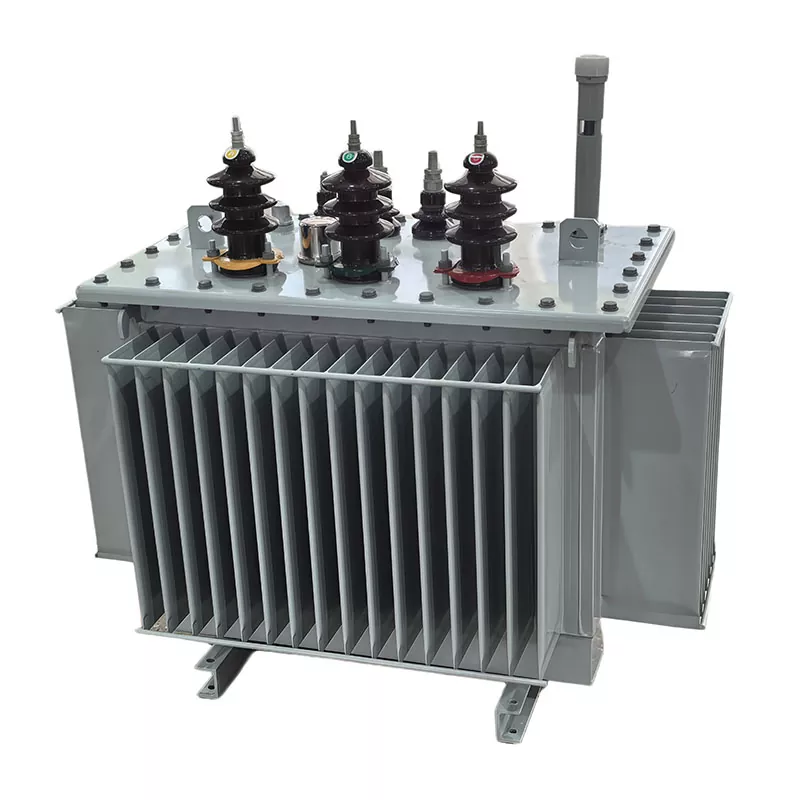

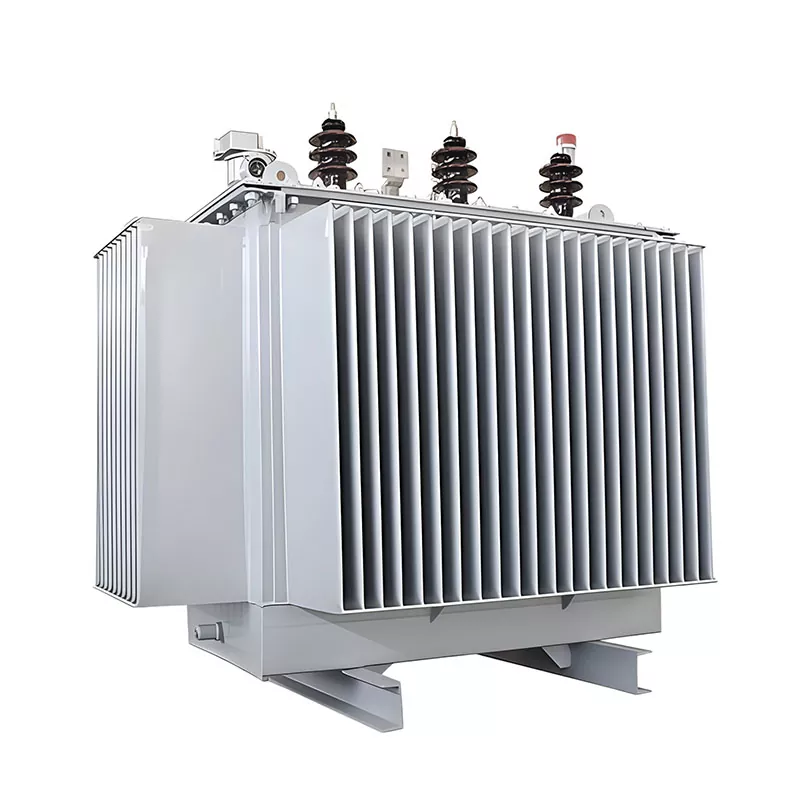

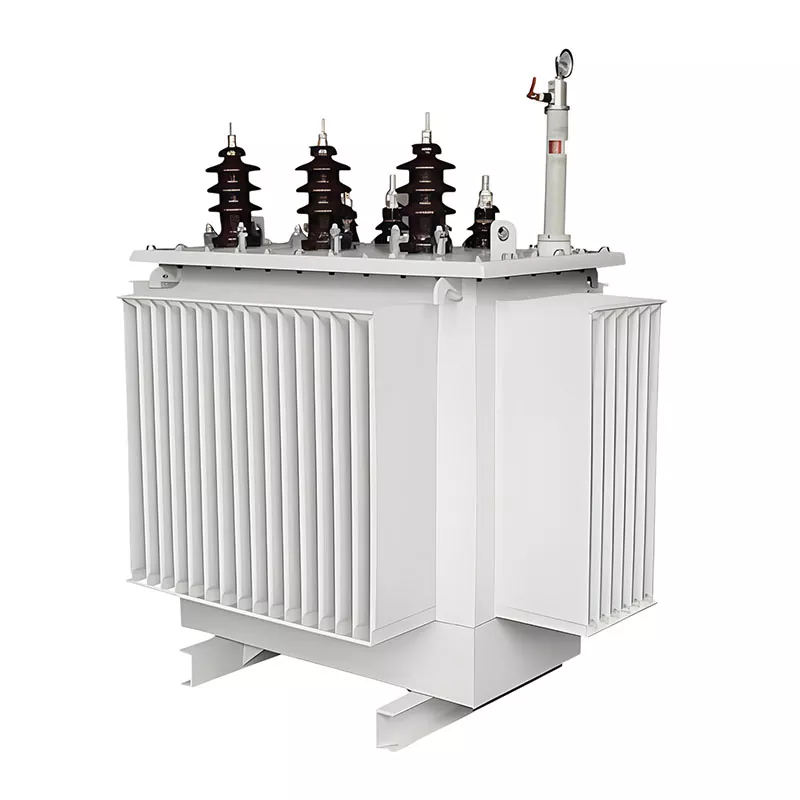

المحول المغمور بالزيت البديل هو نوع من محولات الطاقة المملوءة بالزيت والمصمم خصيصًا لاستبدال محول موجود في نظام توزيع الطاقة التشغيلي، عادةً بسبب تقادم المعدات أو الفشل أو قيود السعة أو متطلبات ترقية الكفاءة.

على عكس المحولات المستخدمة في التركيبات الجديدة، يتم تصميم المحول البديل مع التركيز القوي على توافق النظام، وقابلية التبادل المادي، والتكامل السلس مع البنية التحتية الكهربائية الحالية.

التعريف الهندسي

من منظور الهندسة الكهربائية، يمكن تعريف المحول المغمور بالزيت البديل على النحو التالي:

محول طاقة تم تصميمه أو تحسينه وفقًا لظروف الشبكة الحالية - مثل مستوى الجهد ومجموعة المتجهات وأبعاد التثبيت وملف تعريف الحمل - بحيث يمكنه استبدال المحول المغمور بالزيت أثناء الخدمة مباشرة دون إجراء تعديلات كبيرة على النظام الأصلي.

الخصائص التقنية الرئيسية

يتم تعريف المحول المغمور بالزيت البديل النموذجي بالمتطلبات الفنية التالية:

توافق الجهد:يطابق مستويات النظام الحالية مثل 6 كيلو فولت/0.4 كيلو فولت، 10 كيلو فولت/0.4 كيلو فولت، إلخ.

قابلية التثبيت للتبادل:مصممة لتناسب الأساسات الموجودة ونقاط دخول الكابلات وتخطيط المحطات الفرعية

مطابقة مجموعة المتجهات:عادة Dyn11 أو مطابق لتكوين المحول الأصلي

تنسيق مقاومة ماس كهربائى:تم تصميمه عادةً ضمن نطاق 5% - 8% لضمان استقرار النظام

تحسين الأداء:قد يؤدي إلى تحسين الكفاءة أو تقليل الخسائر أو تحسين الأداء الحراري مقارنة بالوحدة المستبدلة

معرفة الحجم الصحيح أولا

إليك مثال: حملك الحالي هو 800 كيلو فولت أمبير، وأنت تضيف 400 كيلو فولت أمبير للطلب الجديد. عامل في بعض هامش النمو، و1250-1600 كيلو فولت أمبير أمر منطقي. لا تنظر فقط إلى أرقام اليوم، فترك بعض المساحة هو دائمًا رهان آمن.

عند إجراء حساب قدرة المحول، ضع هذه المعلمات في الاعتبار: يجب أن يتطابق مستوى الجهد مع نظامك الحالي (مثل 10 كيلو فولت/0.4 كيلو فولت)، وتعمل مجموعة المتجهات Dyn11 مع معظم التطبيقات التجارية، وتكون المعاوقة 5-8% قياسية. إذا لم تكن متأكدًا، فيمكن لفريق مصنع GUANGBIAN الصيني مراجعة الإعداد الخاص بك وتأكيد المواصفات قبل التصنيع.

ما الذي يجب تحضيره قبل المبادلة؟

ثلاثة أشياء يجب التحقق منها:

1.التقييم الكهربائي - هل تستطيع قضبان التوصيل والكابلات الخاصة بك التعامل مع التيار العالي؟ هل يحتاج نظام الحماية إلى تعديلات؟

2. الفحص الهيكلي - حجم الأساس، وطريق الوصول لنقل الوحدة، وظروف التهوية.

3. تنسيق المرافق — قد تتطلب ترقية السعة إجراء تغييرات على العرض الوارد لديك. احصل على تصريح إيقاف تشغيل الطاقة الذي تم فرزه مبكرًا.

إذا كنت تخطط لمشروع استبدال المحولات، فيمكن لفريق GUANGBIAN الفني من مصنعنا الصيني مساعدتك في مراجعة هذه العناصر. لقد تعاملنا مع حالات مماثلة في منشأة التصنيع الخاصة بنا ونعرف التفاصيل التي غالبًا ما يتم التغاضي عنها.

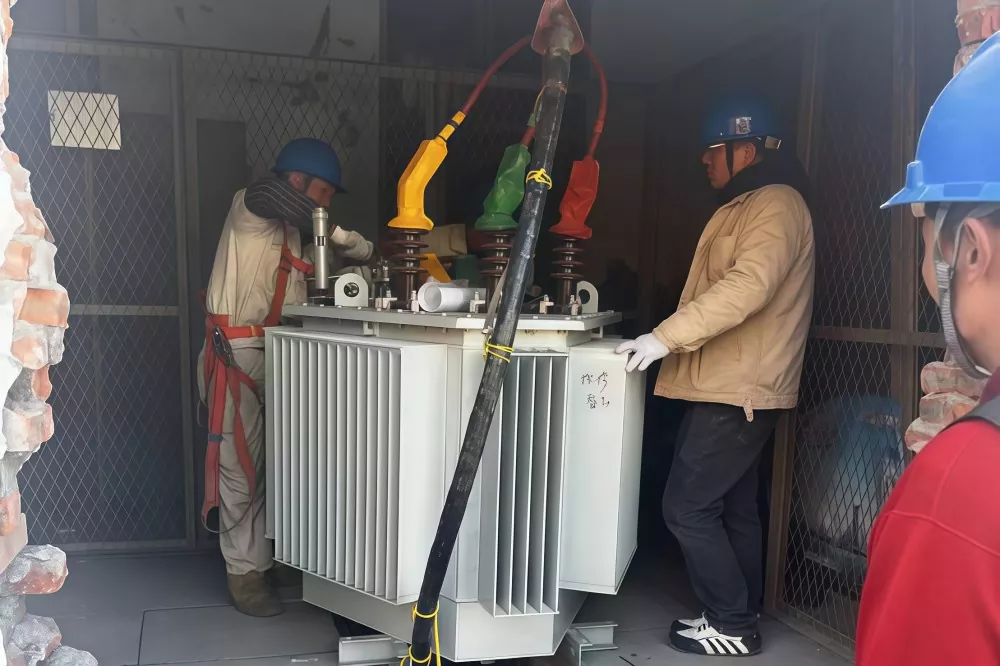

التثبيت والتشغيل

إيقاف التشغيل ← قطع الاتصال ← إزالة الوحدة القديمة ← وضع المحول الجديد ← الأسلاك ← الاختبار ← تنشيط

لا تتخطى خطوة الاختبار: اختبار نسبة الدوران، مقاومة العزل، التحقق من مجموعة المتجهات، قياس المقاومة. كل شيء يجب أن يمر قبل أن تقلب المفتاح. خلال الأسابيع القليلة الأولى، راقب درجة الحرارة، واستمع إلى الضوضاء غير العادية، وتحقق من الاهتزاز.

كم يكلف؟

بالنسبة لوحدة بقدرة 1250 كيلو فولت أمبير، يكلف المحول نفسه ما بين 25000 إلى 45000 دولار. مع التركيب والتعديلات، تبلغ التكلفة الإجمالية للمشروع حوالي 35000-75000 دولار. إذا كانت وحدتك الحالية تعمل منذ ما يقرب من 20 عامًا، فإن استبدالها بوحدة جديدة سيكون أكثر منطقية من إضافة وحدة موازية - مما يعني متاعب صيانة أقل وكفاءة أفضل.

بعد التثبيت، احتفظ بتقارير الاختبار والرسومات المضمنة في الملف. فحص درجات الحرارة بشكل ربع سنوي، وإجراء تحليل الزيت سنوياً (للأنواع المليئة بالزيت). مع الرعاية المناسبة، يجب أن تعمل هذه المعدات بسلاسة لمدة 20-30 عامًا.

في مصنع GUANGBIAN بالصين، نقوم بتصنيع المحولات التي يتم تصنيعها على المدى الطويل. سواء كنت في مرحلة اختيار المحولات أو تحتاج إلى مراجعة المواصفات، يمكن لفريقنا مساعدتك.

الفرق من محولات التثبيت القياسية الجديدة

التعليمات

1. ما هو المحول المغمور بالزيت البديل؟

إنه محول مغمور بالزيت مصمم ليحل محل محول موجود في نظام طاقة التشغيل. لقد تم تصميمه ليتوافق مع الظروف الكهربائية الأصلية حتى يتمكن النظام من الاستمرار في العمل بأقل قدر من التعديل.

2. متى يجب استبدال المحول؟

يلزم الاستبدال عندما يكون المحول قديمًا (عادةً ما بين 15 إلى 25 عامًا فما فوق)، أو يفشل بشكل متكرر، أو لا يمكنه تلبية الطلب الحالي على الحمل، أو لديه تكاليف صيانة عالية

3. كيف أختار القدرة الصحيحة للاستبدال؟

يتم تحديد السعة بناءً على الحمل الحالي والتوسع المستقبلي (عادة هامش 15-25%) وظروف النظام مثل مستوى الجهد وقيود التثبيت.

4. هل يمكن للمحول البديل زيادة السعة؟

نعم. يمكن ترقية الوحدة البديلة إلى سعة أعلى، ولكن يجب التحقق من توافق الكابلات والمفاتيح الكهربائية ونظام الحماية الموجود.

5. ما الذي يجب أن يتطابق عند استبدال المحول؟

تتضمن المعلمات الرئيسية نسبة الجهد، ومجموعة المتجهات (عادةً Dyn11)، والمقاومة (حوالي 5-8%)، وأبعاد التثبيت المادي.

6. كم من الوقت تستغرق عملية الاستبدال؟

يستغرق التثبيت والاستبدال عادةً من يوم إلى ثلاثة أيام، اعتمادًا على ظروف الموقع، بالإضافة إلى وقت إضافي للاختبار والتشغيل.
